R49AN32205001K

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 220nF ±10% 聚丙烯 22.5mm 800V 310V 通孔安装 26.5mm*7mm*16.1mm
供应商型号: 2446289
供应商: 海外现货
标准整包数: 10

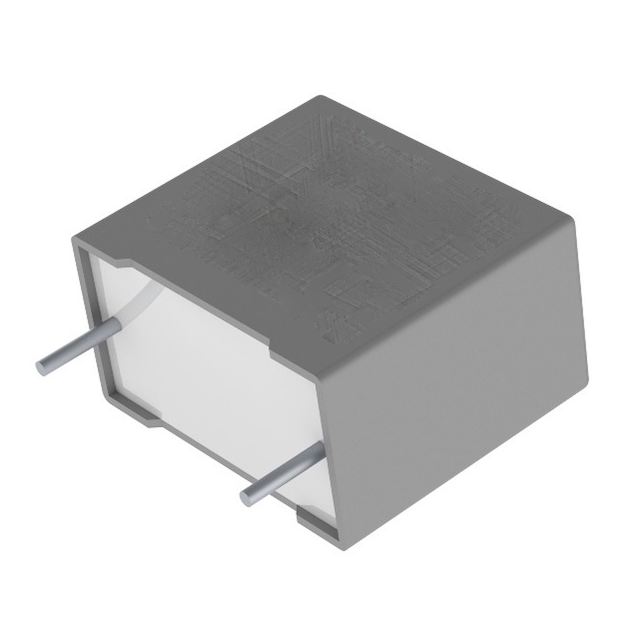

KEMET 薄膜电容 R49AN32205001K

R49AN32205001K概述


    产品简介


    产品名称: R49系列 X1级310VAC自灭树脂封装聚丙烯薄膜EMI抑制电容器
    制造商: KEMET Electronics Corporation
    应用领域: 本产品主要用于电磁干扰(EMI)抑制滤波,在各种电源线路和信号线路上的应用中起到重要作用。特别适合用于要求X1安全分类的应用场景,例如永久连接到电网且不能通过手动操作断开的设备。

    技术参数


    - 认证: ENEC, UL, cUL
    - 分类: X1 (IEC 60384-14)
    - 额定电压: 310 VAC (50/60 Hz)
    - 电容范围: 0.01 μF – 2.2 μF
    - 引脚间距: 10.0 mm – 27.5 mm
    - 电容容差: ±20%, ±10%
    - 气候类别: 40/110/56 (IEC 60068-1)
    - 包装: 符合IEC 60286-2标准的带卷式
    - 环保特性: RoHS合规,无铅端子
    - 工作温度范围: -40°C 至 +110°C
    - 测试电压: 工厂100%筛选测试,直流2200V/交流1500V
    - 其他特性: 自愈性,内部热塑性树脂填充的塑料外壳,符合UL 94 V-0标准

    产品特点和优势


    - 自愈性:具有独特的自愈性,能够有效提高可靠性,延长使用寿命。
    - 高可靠性:通过严格的耐久性、振动和冲击测试,确保在恶劣环境下的稳定性。
    - 宽工作温度范围:能够在极端温度条件下正常工作,适用于工业和消费电子产品。
    - 高安全性:为X1安全分类,适用于永久连接到电网的装置,保证在电容器失效时不会对使用者造成伤害。
    - 兼容多种应用:适合在电源线路上用作EMI抑制滤波器,广泛应用于各类电器设备。

    应用案例和使用建议


    应用案例
    - 电源滤波:本产品通常用于电源线路上,作为EMI抑制滤波器,有效减少电力线上的电磁干扰。
    - 工业设备:可用于工业控制设备,如电机驱动器、变频器等,确保设备运行的稳定性和可靠性。
    - 医疗设备:适用于医疗设备,确保设备安全可靠,不受外部电磁干扰的影响。
    使用建议
    - 安装位置选择:由于具备较高的电压耐受能力和宽广的工作温度范围,建议将电容器安装在靠近电源入口的位置,以获得最佳的EMI抑制效果。
    - 保护电路设计:考虑到单个电容器可能存在失效的风险,建议设计冗余保护电路,增加系统的可靠性。
    - 热管理:尽管该产品具有良好的散热性能,但在高功耗环境下仍需注意散热设计,避免过热导致性能下降。

    兼容性和支持


    - 兼容性:本产品可与多种标准接口和电气设备配合使用,适用于广泛的电子系统。
    - 支持服务:KEMET提供详细的技术文档和支持,包括焊接工艺指南和常见问题解答,帮助客户顺利完成安装和调试过程。
    - 维修保养:如果需要维修或更换,KEMET官方渠道可以提供技术支持和备件供应。

    常见问题与解决方案


    - Q: 电容器出现故障时应该怎么办?
    - A: 检查电路板是否存在短路或其他故障。如果是自愈性电容器,可以尝试重新上电,看是否有自动恢复的功能。若无法恢复,则需要进行更换。
    - Q: 焊接过程中需要注意哪些问题?
    - A: 确保焊接温度不超过制造商推荐值,遵循KEMET提供的焊接曲线。避免长时间高温焊接,以免损坏电容器。
    - Q: 如何检查电容器的绝缘电阻?
    - A: 在常温下测量绝缘电阻,参考制造商提供的标准值,确保达到规定的要求。如果发现异常,可能需要更换电容器。

    总结和推荐


    综合评价:
    - 主要优点:
    - 高额定电压,适应广泛的电力线和信号线环境。
    - 宽工作温度范围,适合恶劣的工业环境。
    - 高安全等级,特别适用于长期连接电网的设备。
    - 独特的自愈性,提高了电容器的可靠性。
    推荐:
    综上所述,R49系列X1级310VAC聚丙烯薄膜电容器是一款高性能的产品,不仅适用于常规的电源线路EMI抑制滤波,也适用于要求高的工业控制和医疗设备。强烈推荐给需要在严苛环境中保持高性能的工程师和技术人员。
    建议在设计新系统或替换现有组件时考虑此产品。

R49AN32205001K参数

参数
电容值 220nF
容差 ±10%
介电材料 聚丙烯
引线间距 22.5mm
ESR-等效串联电阻 -
额定电压-AC 310V
额定电压-DC 800V
长*宽*高 26.5mm*7mm*16.1mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装

R49AN32205001K厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

R49AN32205001K数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET R49AN32205001K R49AN32205001K数据手册

R49AN32205001K封装设计

查看详情并下载
Symbol
Footprint
3D Model
