T520X337M010ATE025

产品分类: 钽电容
厂牌: KEMET
产品描述: 330μF 2000h@ 105°C ±20% 10V 25mΩ@ 100kHz 2917 贴片安装 7.3mm*4.3mm*4.3mm
供应商型号: 12A-T520X337M010ATE025
供应商: 国内现货
标准整包数: 500

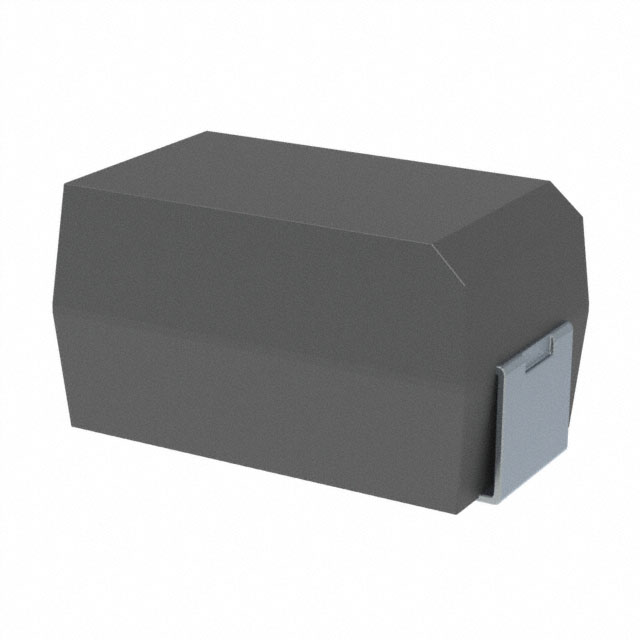

KEMET 钽电容 T520X337M010ATE025

T520X337M010ATE025概述

    T520 系列聚合物钽电容产品概述

    1. 产品简介


    T520系列聚合物钽电容是一款表面贴装(SMD)型电子元件,属于商业级产品。这款电容器以其低等效串联电阻(Low ESR)、非易燃性和良好的热稳定性而著称。它适用于广泛的应用领域,如消费电子产品、通信设备、计算机硬件以及汽车电子系统等。

    2. 技术参数


    | 参数 | 规格 |

    | 尺寸(LxWxH) | 7.3mm x 4.3mm x 4mm |
    | 容量 | 330uF |
    | 容差 | ±20% |
    | 工作电压 | 10VDC |
    | 温度范围 | -55°C 至 +105°C |
    | 额定温度 | 105°C |
    | 寿命 | 2000小时(105°C) |
    | 漏电流 | 330uA(5分钟,25°C) |
    | 等效串联电阻(ESR) | 25mΩ(100kHz,25°C) |
    | 电压纹波电流(rms) | 3100mA(100kHz,45°C) |
    | 界面温度 | 60°C,90%RH,500小时,无负载 |

    3. 产品特点和优势


    - 低等效串联电阻:T520系列电容具有极低的ESR值,有助于降低功耗和提高效率。
    - 非易燃性材料:采用聚合物材料制成,不易燃且安全性高。
    - 高耐温性:可在极端温度环境下稳定工作,适用于高温或低温环境。
    - 长寿命:在标准条件下可达2000小时的工作寿命,保证长期可靠运行。
    - 符合RoHS标准:环保无铅,满足欧盟RoHS要求,绿色环保。

    4. 应用案例和使用建议


    应用案例
    T520系列电容广泛应用于多种场合,例如:
    - 便携式电子设备:智能手机和平板电脑。
    - 计算机硬件:服务器电源供应器、主板上的稳压模块。
    - 汽车电子:车载音响系统、汽车引擎控制单元。
    使用建议
    在使用T520电容时,应注意以下几点以确保最佳性能:
    - 在焊接过程中保持适当的温度曲线,避免过度加热导致损坏。
    - 尽量减少电路中的EMI干扰,可以使用屏蔽套管或者增加去耦电容来减小噪声干扰。
    - 为延长使用寿命,在长时间运行期间注意散热管理,特别是在高温环境中使用时需注意。

    5. 兼容性和支持


    T520系列电容支持自动化生产设备和表面贴装技术(SMT),可与各种主流PCB设计兼容。此外,KEMET公司还提供了全面的技术支持服务,包括工程咨询、故障诊断和维修服务等。

    6. 常见问题与解决方案


    - 问题1:安装后电容器没有正常工作。
    - 解决办法:检查焊点是否良好,确保没有虚焊或短路现象;确认电容器正负极是否接反。
    - 问题2:工作过程中电容器温度过高。
    - 解决办法:考虑增加散热措施,例如使用散热片或加大空气流通;适当降低纹波电流,减小电容器发热。
    - 问题3:电容器在高频环境下工作不稳定。
    - 解决办法:选用更适合高频工作的型号;改进电路设计,确保电容器周围有足够的去耦电容支持。

    7. 总结和推荐


    综上所述,T520系列聚合物钽电容器凭借其优异的性能指标和广泛的应用范围,非常适合于需要高效能、高可靠性及良好温度稳定性的应用场景。无论是消费电子产品还是工业级设备,T520都是一个值得信赖的选择。因此,我强烈推荐使用T520系列电容器以提升整体系统的性能和可靠性。

T520X337M010ATE025参数

参数
电容值 330μF
ESR-等效串联电阻 25mΩ@ 100kHz
容差 ±20%
额定电压 10V
工作寿命 2000h@ 105°C
长*宽*高 7.3mm*4.3mm*4.3mm
通用封装 2917
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

T520X337M010ATE025厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

T520X337M010ATE025数据手册

厂牌 PDF简要描述 下载
KEMET 钽电容 KEMET T520X337M010ATE025 T520X337M010ATE025数据手册

T520X337M010ATE025封装设计

查看详情并下载
Symbol
Footprint
3D Model
