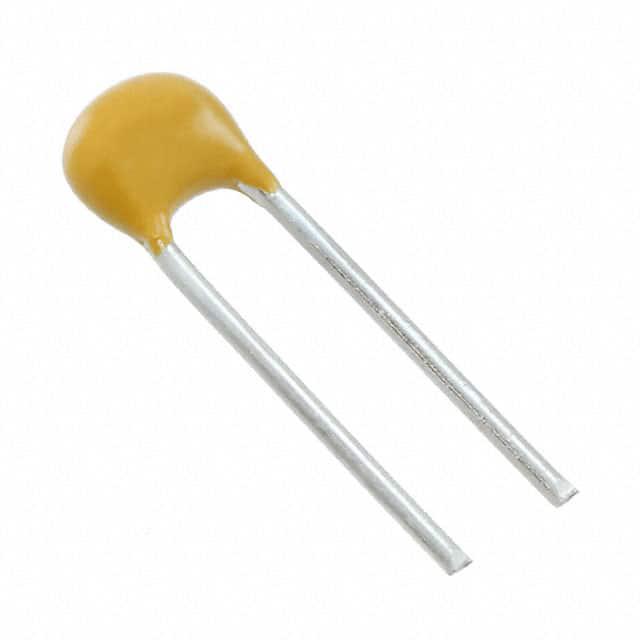

C315C102K1R5TA7301

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 1nF ±10% X7R 100V 通孔安装 3.81mm*2.54mm*4.66mm
供应商型号: ET-4552011
供应商: 海外现货
标准整包数: 10
KEMET 陶瓷电容 C315C102K1R5TA7301

C315C102K1R5TA7301概述

    金玛克斯陶瓷电容器技术手册解析

    产品简介


    KEMET的Goldmax金玛克斯系列陶瓷电容器是具有径向引脚和封装涂层的产品。这一系列产品采用了X7R介电材料,该材料在温度稳定性方面表现优异。Goldmax系列电容器在商业级应用中具备高达250V的直流电压额定值,适用于多种电子设备的去耦、旁路、滤波和瞬态电压抑制等多种用途。

    技术参数


    - 电气参数:
    - 操作温度范围:−55°C 到 +125°C
    - 温度相关的电容变化:±15%
    - 老化率(最大电容损失/十年):3.0%
    - 绝缘电阻:参见绝缘电阻限值表
    - 介质耐压:额定电压的250%,即在25°C时充电/放电不超过50mA

    - 机械参数:
    - 引脚间距:0.100", 0.200", 0.250" 和 0.400"
    - 铅(Pb)- free,符合RoHS和REACH标准
    - 物理尺寸:
    - 高度(H):最高可达0.400英寸
    - 长度(L):最长可达0.400英寸
    - 厚度(T):最大厚度为0.160英寸(针对4.7μF及以上的电容)

    - 包装选项:
    - 提供散装袋、12英寸带状盘和16.0±0.5毫米铅长度的弹药包等包装形式

    产品特点和优势


    1. 耐温性能:X7R介电材料具有稳定的温度特性,在−55°C至+125°C范围内表现出色。
    2. 多样的额定电压:提供从25V到250V的多种额定电压选项。
    3. 宽泛的电容选择:电容值从100pF到10μF不等,可满足不同需求。
    4. 无极性设计:安装方便,降低了安装错误的风险。
    5. 环保合规性:无铅、RoHS和REACH认证,满足全球环保要求。
    6. 高可靠性:通过UL 94V–0标准的火焰测试,确保高可靠性。

    应用案例和使用建议


    - 典型应用:去耦、旁路、滤波和瞬态电压抑制等
    - 安装注意事项:不宜用于模塑工艺中

    兼容性和支持


    - 兼容性:与市面上多数常见的电路板设计兼容
    - 支持服务:KEMET提供详细的技术文档和客户支持

    常见问题与解决方案


    - Q1:产品在高温下表现如何?
    - A1:Goldmax系列产品可以在−55°C至+125°C的工作温度范围内稳定工作,温度变化对电容值的影响控制在±15%以内。
    - Q2:如何测量其电容值?
    - A2:建议使用频率为1kHz且电压在1.0±0.2 Vrms范围内的仪器进行测量,并确保电压恒定以提高测量精度。
    - Q3:如果出现电容值降低怎么办?
    - A3:如果发现电容值下降超过正常老化范围,可能需要检查是否安装不当或环境条件恶劣。如有必要,请联系技术支持。

    总结和推荐


    Goldmax系列陶瓷电容器以其出色的温度稳定性、宽广的电压范围和环保设计成为市场的热门选择。它的多应用性和高可靠性使其非常适合工业控制、消费电子和其他领域的使用。强烈推荐考虑这款产品作为去耦和旁路应用的理想选择。
    此篇综述旨在帮助用户深入了解Goldmax金玛克斯系列陶瓷电容器的关键技术和使用细节,以便做出明智的选择。

C315C102K1R5TA7301参数

参数
电容值 1nF
容差 ±10%
温度系数 X7R
额定电压 100V
长*宽*高 3.81mm*2.54mm*4.66mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

C315C102K1R5TA7301厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C315C102K1R5TA7301数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C315C102K1R5TA7301 C315C102K1R5TA7301数据手册
