首页  >  产品百科  >  R60PF2470506AK

R60PF2470506AK

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 47nF ±10% 涤纶,聚对苯二甲酸乙二醇酯 630V 220V 通孔安装 13mm*5mm*11.1mm
供应商型号: 80-R60PF2470506AK
供应商: Mouser
标准整包数: 1

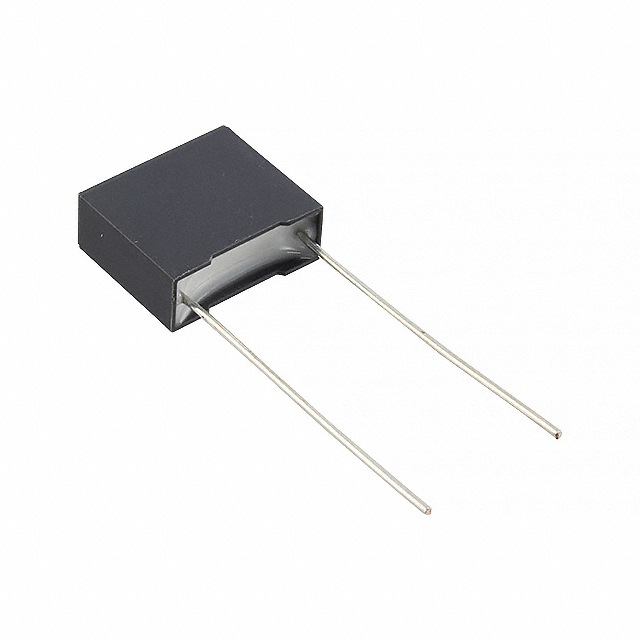

KEMET 薄膜电容 R60PF2470506AK

R60PF2470506AK概述

    电子元器件产品技术手册

    产品简介


    本文介绍的是KEMET公司的R60系列通用聚酯薄膜径向引脚电容器。该系列产品广泛应用于汽车及其他低电压领域,如耦合、旁路和抑制干扰等功能。电容器采用镀金属聚酯薄膜(卷绕或堆叠技术)制成,引脚为镀锡线,具有良好的电气性能和可靠性。

    技术参数


    - 额定电压范围: 50 - 1,000 VDC
    - 电容范围: 0.001 - 150.0 µF
    - 引脚间距: 10.0 - 37.5 mm
    - 电容公差: ±5%, ±10%, ±20%
    - 气候分类: 55/105/56 IEC 60068-1
    - 工作温度范围: -55°C 至 +105°C
    - RoHS合规 和无铅端子
    - 自修复功能
    - 符合AEC-Q200标准,适用于最高22.5 mm的引脚间距

    产品特点和优势


    - 宽电压范围: 从50 VDC到1,000 VDC,满足不同应用需求。
    - 高精度: 电容公差范围为±5%、±10%和±20%,确保稳定的性能。
    - 高温适应性: 能够在-55°C至+105°C范围内正常工作,部分型号在125°C环境下可短时工作。
    - 自修复功能: 在过电压情况下能自我修复,提高可靠性和使用寿命。
    - AEC-Q200认证: 满足严格的汽车电子标准,适合汽车领域的广泛应用。

    应用案例和使用建议


    R60系列电容器主要用于汽车、工业和消费电子领域,典型应用包括滤波、耦合、旁路、阻隔和干扰抑制。例如,在汽车电路中用于阻隔噪声信号、耦合信号和稳定电源电压。对于使用这些电容器的设计工程师,建议注意以下几点:
    - 在高温环境中使用时,需考虑降额使用以延长寿命。
    - 在连接电容器时,确保良好的接触和散热,以避免因过热导致损坏。
    - 在设计电路板布局时,保持合理的走线长度,以减少寄生电感的影响。

    兼容性和支持


    - 兼容性: 与市面上常见的通过孔电容器兼容。
    - 支持: 厂商提供详尽的技术文档和支持服务,包括性能测试报告、环境测试数据和故障处理指南。

    常见问题与解决方案


    1. 问题: 电容器发热
    - 解决方案: 检查工作电压是否超过额定值,适当降额使用或改善散热条件。

    2. 问题: 电容值漂移
    - 解决方案: 确保存储条件符合要求,定期进行性能检测。

    3. 问题: 电路中出现开路或短路
    - 解决方案: 检查连接是否良好,必要时更换电容器。

    总结和推荐


    R60系列电容器凭借其宽广的工作电压范围、出色的温度适应性和高可靠性,使其成为汽车及其他低电压应用的理想选择。推荐使用R60系列电容器,特别是在需要长期稳定性和高可靠性的场合。其自修复功能和AEC-Q200认证进一步提升了其市场竞争力。因此,该产品不仅能满足当前市场需求,还具有较高的性价比。

R60PF2470506AK参数

参数
电容值 47nF
容差 ±10%
介电材料 涤纶,聚对苯二甲酸乙二醇酯
ESR-等效串联电阻 -
额定电压-AC 220V
额定电压-DC 630V
长*宽*高 13mm*5mm*11.1mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

R60PF2470506AK厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

R60PF2470506AK数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET R60PF2470506AK R60PF2470506AK数据手册

R60PF2470506AK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.1155 ¥ 9.426
10+ $ 0.6866 ¥ 5.8013
50+ $ 0.5129 ¥ 4.334
100+ $ 0.4389 ¥ 3.7087
500+ $ 0.3521 ¥ 2.9751
1500+ $ 0.3002 ¥ 2.537
库存: 1337
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 9.42
