首页  >  产品百科  >  R413I2100DQ00M

R413I2100DQ00M

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 10nF ±20% 聚丙烯 1KV 300V 通孔安装 18mm*5mm*11.1mm
供应商型号: UA-R413I2100DQ00M
供应商: 海外现货
标准整包数: 800

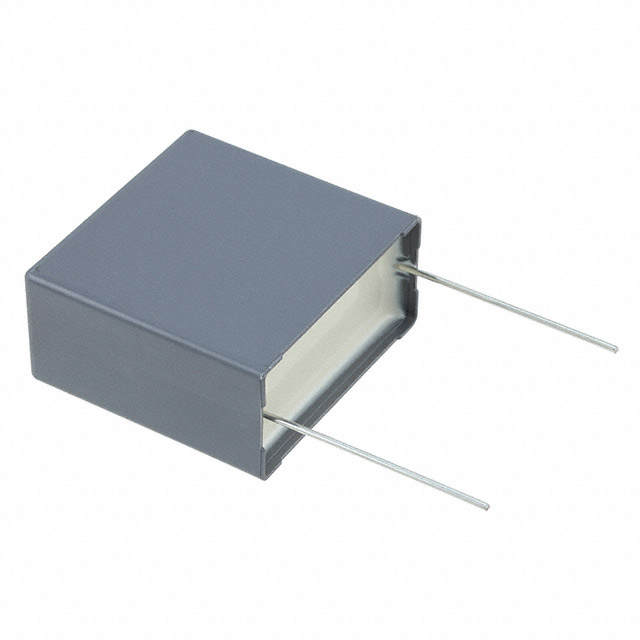

KEMET 薄膜电容 R413I2100DQ00M

R413I2100DQ00M概述


    产品简介


    Metallized Polypropylene Film EMI Suppression Capacitors R41系列是一款用于电磁干扰(EMI)抑制的薄膜电容器,符合X1/Y2安全分类标准。该系列产品主要用于线对地及跨线的应用中,适用于可能因电容器故障导致电击危险的场合。R41系列不仅满足汽车电子行业的要求,还广泛应用于需要高可靠性和稳定性的工业和消费电子产品中。

    技术参数


    - 额定电压: 300 VAC(50/60 Hz)
    - 电容范围: 0.001 µF 至 1 µF
    - 引脚间距: 10 mm 至 37.5 mm
    - 电容公差: ±10%,±20%
    - 工作温度范围: -40°C 至 +110°C
    - 气候类别: 40/110/56,符合IEC 60068-1标准
    - 防潮能力: 年平均湿度 ≤ 70%,最大相对湿度 ≤ 85%,无冷凝现象
    - 保护措施: 自愈式设计,100%出厂测试(5000 VDC/2500 VAC)

    产品特点和优势


    - 安全性: 满足ENEC, UL, cUL, CQC认证标准,并且通过AEC-Q200认证,适用于严苛的汽车应用。
    - 耐热性: 宽泛的工作温度范围和良好的自愈性,确保长时间使用中的稳定性能。
    - 环保性: 符合RoHS标准,采用无铅端子,符合绿色生产标准。
    - 可靠性: 100%工厂测试,采用高品质材料和先进的制造工艺,保证产品的可靠性和一致性。

    应用案例和使用建议


    - 应用案例: 主要应用于工业控制设备、家用电器、电动汽车的电机控制器、LED照明系统中的EMI抑制。
    - 使用建议: 在安装过程中应注意焊接温度,推荐使用波峰焊接工艺。为避免高温损坏,需确保焊接时间不超过3秒,焊铁温度设定在350°C以内。此外,在多层电路板中,尽量减少直接接触高热区域的次数。

    兼容性和支持


    - 兼容性: R41系列电容器支持多种封装形式,如袋装、卷带包装,易于集成到不同类型的PCB设计中。
    - 技术支持: KEMET公司提供详细的技术文档和客户支持服务,包括安装指导、焊接工艺建议和产品选型指南。

    常见问题与解决方案


    - 问题: 焊接过程中电容器过热损坏。
    - 解决方案: 使用推荐的焊接曲线进行波峰焊接,确保焊铁温度和焊接时间不超过极限值。对于手动焊接,可参考推荐的温度设置和焊接时间。

    总结和推荐


    Metallized Polypropylene Film EMI Suppression Capacitors R41系列是一款高性能的EMI抑制电容器,以其宽泛的工作温度范围、高可靠性、良好的自愈能力和环保特性而著称。它不仅适用于汽车电子领域,也适合于其他需要高EMI抑制能力的应用场景。强烈推荐使用这款产品,特别是对于那些追求高性能和高可靠性的制造商。如果您有任何疑问或需要进一步的技术支持,请联系KEMET公司的客户服务团队。

R413I2100DQ00M参数

参数
电容值 10nF
容差 ±20%
介电材料 聚丙烯
额定电压-AC 300V
额定电压-DC 1KV
ESR-等效串联电阻 -
长*宽*高 18mm*5mm*11.1mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 盒装

R413I2100DQ00M厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

R413I2100DQ00M数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET R413I2100DQ00M R413I2100DQ00M数据手册

R413I2100DQ00M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
800+ $ 0.1302 ¥ 1.0914
库存: 13600
起订量: 1600 增量: 800
交货地:
最小起订量为:800
合计: ¥ 873.12
