PME295RB3470MR30

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 470pF ±20% 纸 480V 通孔安装 18mm*5.5mm*12.5mm
供应商型号: 12A-PME295RB3470MR30
供应商: 国内现货
标准整包数: 500

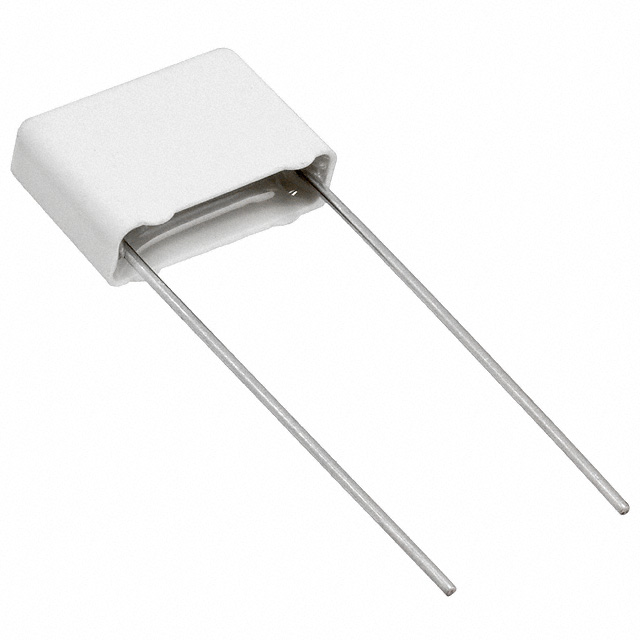

KEMET 薄膜电容 PME295RB3470MR30

PME295RB3470MR30概述

    PME295 Y1 系列金属化纸介电容器:技术手册解析

    1. 产品简介


    PME295 是一种金属化纸介电容器,专为交流线路电磁干扰(EMI)抑制和RC网络设计。它适用于需要跨越双重或加强绝缘的应用,如电压测试高达4,000 VAC。该电容器符合UL 94 V–0标准,并通过了多个安全认证,确保了其在各种工业应用中的可靠性和安全性。

    2. 技术参数


    | 参数 | 描述 |

    | 额定电压 | 440 VAC/480 VAC(50/60 Hz) |
    | 容量范围 | 470 pF至4,700 pF |
    | 引脚间距 | 15.0 mm |
    | 容量公差 | ±20% |
    | 气候类别 | 40/115/56/B(符合IEC 60068–1) |
    | 包装 | 符合IEC 60286–2的带状包装 |
    | 罗氏合规性 | 符合RoHS,无铅端子 |
    | 工作温度范围 | -40°C至+115°C |
    | 100%工厂筛选测试 | 在4,000 VAC,50 Hz,2秒下进行 |

    3. 产品特点和优势


    - 高安全性:PME295具有最高的安全性能,包括主动和被动可燃性。
    - 自愈特性:即使面对频繁过电压,也能保持长期寿命。
    - 离子化抗性:由于浸渍介质材料,具有良好的抗离子化能力。
    - 高dV/dt能力:能在高变化率下保持稳定。
    - 稳定性与可靠性:浸渍纸提供了出色的稳定性和可靠性,特别是在持续运行的应用中。

    4. 应用案例和使用建议


    PME295广泛应用于需要跨双或强化绝缘的应用场合,例如家用电器和工业设备中的EMI抑制。建议在设计应用时考虑其容量公差(±20%),并根据具体应用场景选择合适的容量值。对于焊接过程,建议采用符合KEMET推荐曲线的波峰焊或选择性焊接工艺,避免超过推荐温度限制导致损坏。

    5. 兼容性和支持


    PME295与多种电子设备和元器件兼容。KEMET提供详细的技术文档和培训,以帮助客户正确安装和使用该电容器。此外,KEMET还提供售后服务和支持,包括技术咨询和故障排查。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接过程中出现损坏 | 严格按照KEMET推荐的焊接曲线进行操作 |
    | 温度波动导致失效 | 选择适用的工作温度范围内使用,并采取适当的散热措施 |
    | 过电压损坏 | 使用保护电路来防止电压过高 |

    7. 总结和推荐


    PME295是一款高性能的金属化纸介电容器,具备优异的安全性、稳定性和可靠性。无论是用于EMI抑制还是RC网络应用,PME295都是一个理想的选择。其广泛的应用领域和全面的技术支持使其在市场上具有很强的竞争力。总体而言,我们强烈推荐使用PME295,特别是在对性能要求较高的应用场景中。

PME295RB3470MR30参数

参数
电容值 470pF
容差 ±20%
介电材料
ESR-等效串联电阻 -
额定电压-AC 480V
额定电压-DC -
长*宽*高 18mm*5.5mm*12.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

PME295RB3470MR30厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

PME295RB3470MR30数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET PME295RB3470MR30 PME295RB3470MR30数据手册

PME295RB3470MR30封装设计

查看详情并下载
Symbol
Footprint
3D Model
