C1206V223KDRAC7800

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 22nF ±10% X7R 1KV 1206 贴片安装 3.2mm*1.6mm*1.7mm
供应商型号: TS-C1206V223KDRAC7800
供应商: 海外现货
标准整包数: 2000

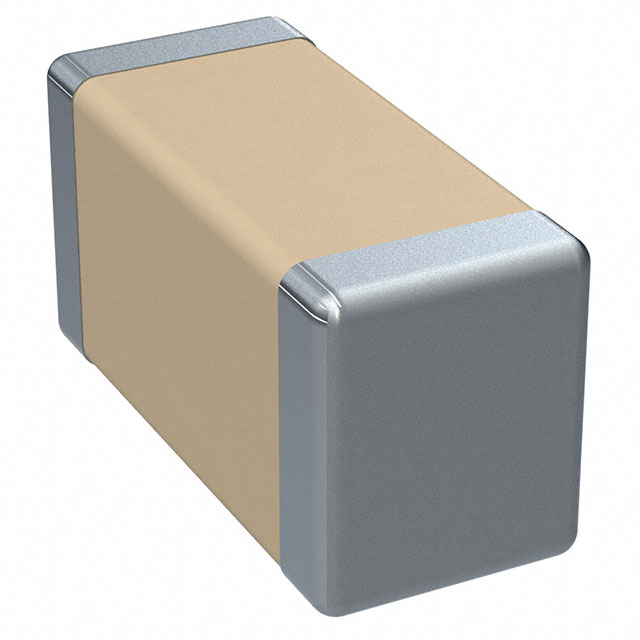

KEMET 陶瓷电容 C1206V223KDRAC7800

C1206V223KDRAC7800概述

    高压表面贴装陶瓷电容器(SMD MLCCs)——ArcShield™ 技术

    产品简介


    KEMET 的 ArcShield 高压表面贴装陶瓷电容器专为在高电压应用中防止表面击穿而设计。此类电容器适用于需要防止表面弧光放电的应用场景,特别是在高湿度环境下或在电压超过 300 V 时,能够有效保护周围组件免受损害。该产品采用 X7R 介质,具备高可靠性,广泛应用于电源供应、照明设备、工业及医疗设备、电信设备等领域。

    技术参数


    - 额定电压:500 VDC 至 1000 VDC
    - 电容范围:1000 pF 至 560 nF
    - 温度范围:−55°C 至 +125°C
    - 耐压特性:具有内部弧光防护专利技术
    - 容差:±5%,±10%,±20%
    - 封装尺寸:EIA 0402, 0603, 0805, 1206, 1210, 1808, 1812, 1825, 2220, 2225
    - 工作环境:适应宽广的工作温度范围和多种电容值选择

    产品特点和优势


    - 专利技术:采用内部弧光防护结构,无需外部涂层即可提供永久性保护。
    - 优越性能:具备行业领先的 CV 值,能够在高频条件下保持出色表现。
    - 环保合规:符合无铅(Lead-free)、RoHS 和 REACH 标准,同时支持商业级和汽车级(AEC-Q200)标准。
    - 灵活性:柔性端子选项提供更好的应力耐受性,可减少板翘曲和热循环带来的失效风险。

    应用案例和使用建议


    典型应用场景包括开关电源、高压耦合、直流阻挡、照明镇流器、电压倍增电路等。建议在使用这类电容器时,确保正确安装并遵循制造商推荐的焊接工艺,以充分利用其优越的性能。

    兼容性和支持


    - 兼容性:支持多种 EIA 封装尺寸,可以轻松集成到现有系统中。
    - 厂商支持:KEMET 提供详尽的技术文档和用户指南,并可根据需求提供特定的售后服务和技术支持。

    常见问题与解决方案


    1. 问:电容器在高温下如何保证性能?
    - 答:电容器的额定温度范围为 -55°C 至 +125°C,适合广泛的工业和汽车应用环境。
    2. 问:对于焊接工艺有什么要求?
    - 答:推荐使用回流焊工艺进行焊接,对于柔性端子也可以采用波峰焊工艺。

    总结和推荐


    KEMET 的 ArcShield 高压表面贴装陶瓷电容器凭借其独特的内部弧光防护技术和高可靠性,成为高电压应用领域的理想选择。特别是对于在严苛环境下的安全关键应用,该产品无疑是首选。综上所述,强烈推荐这款高性能、高可靠性的电容器用于各类高电压应用场景。

C1206V223KDRAC7800参数

参数
电容值 22nF
容差 ±10%
温度系数 X7R
额定电压 1KV
长*宽*高 3.2mm*1.6mm*1.7mm
通用封装 1206
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

C1206V223KDRAC7800厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C1206V223KDRAC7800数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C1206V223KDRAC7800 C1206V223KDRAC7800数据手册

C1206V223KDRAC7800封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.5087 ¥ 4.3243
4000+ $ 0.4785 ¥ 4.0675
6000+ $ 0.4571 ¥ 3.8857
10000+ $ 0.448 ¥ 3.8082
20000+ $ 0.4389 ¥ 3.7307
库存: 0
起订量: 2000 增量: 1
交货地:
最小起订量为:2000
合计: ¥ 0
