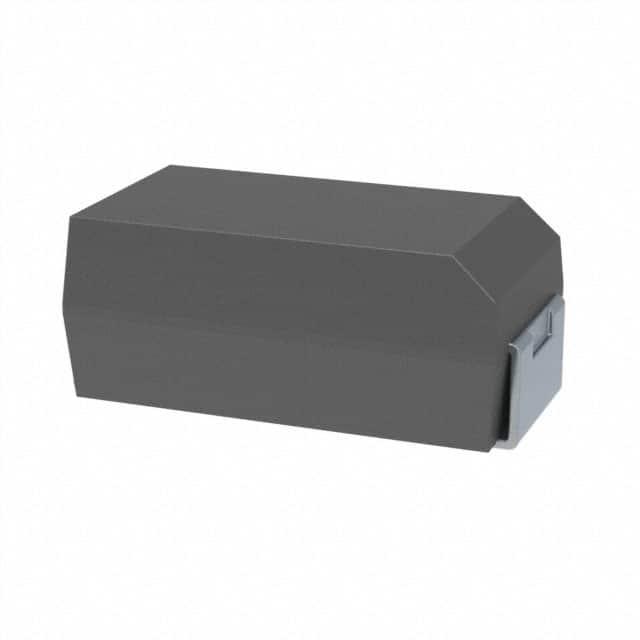

T520C157M010ATE055

产品分类: 钽电容
厂牌: KEMET
产品描述: 150μF 2000h@ 105°C ±20% 10V 55mΩ@ 100kHz 2312 贴片安装 6mm*3.2mm*2.8mm
供应商型号: T520C157M010ATE055
供应商: 国内现货
标准整包数: 5
KEMET 钽电容 T520C157M010ATE055

T520C157M010ATE055概述

    KEMET Organic Capacitor (KO-CAP®) T52X/T530 Polymer Electrolytic Capacitors

    1. 产品简介


    KEMET Organic Capacitor(简称 KO-CAP)是一款采用导电聚合物阴极的固体电解质电容器,具备非常低的等效串联电阻(ESR)和优异的高频率容值保持能力。KO-CAP 将多层陶瓷电容器的低 ESR、铝电解电容器的高容值以及钽电容器的体积效率融为一体,形成一个表面贴装封装。与液体电解质基电容器不同的是,KO-CAP 具有非常长的操作寿命和高纹波电流处理能力。
    T52X/T530 系列在 KO-CAP 家族中提供了最广泛的电压范围、电容值及封装尺寸选择,并适用于高达 48V 直流电压轨的一般直流应用。

    2. 技术参数


    - 电压范围: 2V 至 75V
    - 电容范围: 4.7µF 至 1,500µF(在 120Hz/25°C 下)
    - 工作温度范围: -55°C 至 85°C/105°C/125°C
    - 等效串联电阻(ESR): 最低可达 5mΩ
    - 耐久性测试: 85°C/105°C/125°C 温度下,1.0 倍额定电压或 2/3 额定电压(仅限 125°C),持续 2000 小时
    - 湿度测试: 60°C,无负载,90%RH,持续 500/1000 小时
    - 存储寿命: 105°C/125°C 温度下,0V 电压,持续 2000 小时
    - 浪涌电压: 在 105°C/85°C 测试条件下,1.32 倍额定电压,1000 次循环

    3. 产品特点和优势


    - 超低 ESR: 最低可达 5mΩ
    - 稳定容值: 跨温度和电压的变化非常小
    - 无老化效应: 不会因长时间使用而衰减
    - 高纹波处理能力: 可以承受高纹波电流
    - 体积效率: 具有出色的体积利用率
    - 高频容值保持: 高频环境下仍能保持稳定的电容值
    - 全面加速老化测试: 100% 加速稳态老化
    - 全面浪涌电流测试: 100% 波动电流测试
    - 环保合规: 符合 RoHS 标准,无卤素

    4. 应用案例和使用建议


    - 典型应用: DC/DC 转换器、音频/音响电路(手机、基站、智能手机、MP3 播放器)、电源输入、便携式电子设备(笔记本电脑、显示器、固态硬盘、机械硬盘、USB 设备)、消费类电子产品(测试设备、高速服务器)、电信设备、高电压应用(12V 至 48V 电源输入轨)、空间受限的密集电路板、微处理器去耦、高纹波电流应用。

    使用建议:
    - 确保安装环境符合规定的温度和湿度要求,以避免因外部因素影响电容性能。
    - 选择合适的封装尺寸以满足设计空间的要求。
    - 遵循制造商提供的接线指南,确保正确的焊接工艺以减少 ESR 和提高可靠性。

    5. 兼容性和支持


    - 兼容性: KO-CAP 与其他电子元器件和设备具有良好的兼容性,可应用于各种工业和消费电子领域。
    - 支持和服务: KEMET 提供详尽的技术支持和维护服务,包括在线仿真工具 K-SIM,以帮助客户更精确地模拟组件的行为。

    6. 常见问题与解决方案


    - 问题: 电容值不稳定
    - 解决方案: 检查工作温度和电压是否在允许范围内;检查是否有外部干扰导致电容值变化。
    - 问题: 产品损坏
    - 解决方案: 确认安装过程是否正确,遵循正确的焊接步骤;如果出现短路现象,检查电路设计是否存在缺陷。
    - 问题: 电容器失效
    - 解决方案: 更换失效的电容器,检查负载情况是否超出额定值,调整负载电流使其不超过电容器的设计值。

    7. 总结和推荐


    综上所述,KEMET Organic Capacitor (KO-CAP) T52X/T530 是一款高性能、高可靠性的电容器。其具有超低 ESR、稳定容值、无老化效应和出色的高频容值保持能力,非常适合应用于多种复杂和苛刻的电子环境中。强烈推荐给需要高性能电容器的应用项目。

T520C157M010ATE055参数

参数
电容值 150μF
工作寿命 2000h@ 105°C
ESR-等效串联电阻 55mΩ@ 100kHz
容差 ±20%
额定电压 10V
长*宽*高 6mm*3.2mm*2.8mm
通用封装 2312
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

T520C157M010ATE055厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

T520C157M010ATE055数据手册

厂牌 PDF简要描述 下载
KEMET 钽电容 KEMET T520C157M010ATE055 T520C157M010ATE055数据手册

T520C157M010ATE055封装设计

查看详情并下载
Symbol
Footprint
3D Model
