首页  >  产品百科  >  P271HE102M250A

P271HE102M250A

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 1nF ±20% 纸 1KV 250V 通孔安装
供应商型号: N-P271HE102M250A
供应商: 云汉优选
标准整包数: 1

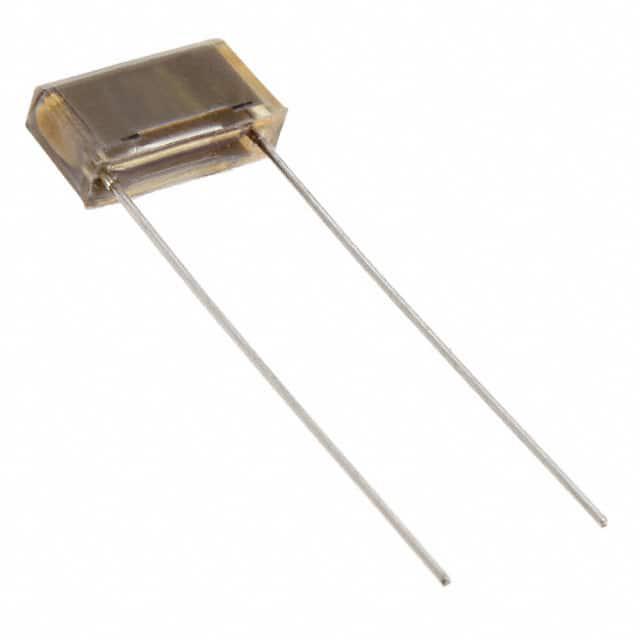

KEMET 薄膜电容 P271HE102M250A

P271HE102M250A概述


    产品简介


    PME271Y 系列是 KEMET 公司生产的多层金属化纸电容器,具有优异的电磁干扰(EMI)抑制能力。这些电容器专为交流线路的噪声滤波设计,适用于需要高可靠性和安全性的应用场合。它们通常用于全球范围内的 Y2 类别的电磁干扰抑制,特别是在线路到地之间。PME271Y 系列具有卓越的稳定性和可靠性,适合需要长期连续运行的应用场景。

    技术参数


    | 参数 | 规格 |

    | 额定电压 | 250 VAC(50/60 Hz) |
    | 容量范围 | 0.001 µF 至 0.1 µF |
    | 引脚间距 | 10.2 mm 至 25.4 mm |
    | 容量公差 | ±20% |
    | 气候类别 | 40/100/56/B(IEC 60068–1) |
    | 工作温度范围 | -40°C 至 +100°C |
    | 绝缘电阻 | ≥ 12,000 MΩ |
    | 测试电压 | 工厂测试 3,000 VDC |
    | 自熄材料符合标准 | UL 94 V–0 |

    产品特点和优势


    1. 安全性高:具备主动和被动阻燃性能,符合 IEC 60384-14 标准。
    2. 优秀的自愈性能:即使在频繁过压情况下也能确保长期使用寿命。
    3. 出色的抗离子化能力:由于浸渍介质具有良好的稳定性。
    4. 高 dv/dt 能力:能够在高频和快速变化的电压下正常工作。
    5. RoHS 合规:无铅端子,环保友好。

    应用案例和使用建议


    PME271Y 系列广泛应用于以下领域:
    - 全球范围内的电磁干扰抑制(EMI)。
    - 交流线路的噪声滤波。
    - 家用电器、工业设备及通信设备的保护电路。
    使用建议:
    - 在焊接过程中,应严格按照推荐的焊接温度曲线进行操作,避免因高温导致电容器损坏。
    - 对于大批量生产,优先选择卷带包装以提高效率。
    - 在设计电路时,注意引脚间距和尺寸匹配,以确保安装的准确性和可靠性。

    兼容性和支持


    PME271Y 系列支持多种封装形式,包括卷带包装和弹药包装。该系列产品已获得多项国际认证,如 ENEC、UL 和 CSA。KEMET 提供详尽的技术支持,包括焊接工艺指导和产品定制服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后电容器失效 | 检查焊接温度是否超过推荐值 |
    | 工作期间出现异常发热 | 确认实际工作电压不超过额定值 |
    | 防火性能不佳 | 使用符合 UL 94 V–0 的自熄材料 |

    总结和推荐


    PME271Y 系列电容器以其卓越的安全性、稳定性和广泛的适用性成为市场上的佼佼者。对于需要高可靠性、长寿命且满足严格安全标准的电路设计,PME271Y 是理想的选择。我们强烈推荐该产品用于各种复杂的电磁环境,特别是那些对电磁兼容性要求较高的应用场合。无论是从性能还是成本角度考虑,PME271Y 都是一款值得信赖的产品。
    联系 KEMET 获取更多详细信息和支持服务。
    电话:864-963-6300
    官方网站:[www.kemet.com](http://www.kemet.com)

P271HE102M250A参数

参数
电容值 1nF
容差 ±20%
介电材料
ESR-等效串联电阻 -
额定电压-AC 250V
额定电压-DC 1KV
13.5mm(Max)
13.5*3.9*7.5
7.5mm(Max)
安装方式 通孔安装
包装方式 散装

P271HE102M250A厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

P271HE102M250A数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET P271HE102M250A P271HE102M250A数据手册

P271HE102M250A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
450+ $ 0.2798 ¥ 2.3786
1100+ $ 0.2678 ¥ 2.2763
2100+ $ 0.2591 ¥ 2.2022
3000+ $ 0.2499 ¥ 2.1242
库存: 16781
起订量: 450 增量: 1
交货地:
最小起订量为:450
合计: ¥ 1070.37
