F161ST105K050V

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 1μF ±10% 涤纶,聚对苯二甲酸乙二醇酯 50V 30V 2824 焊接安装,贴片安装 7.3mm*6mm*4.7mm
供应商型号: 4559273
供应商: 海外现货
标准整包数: 1

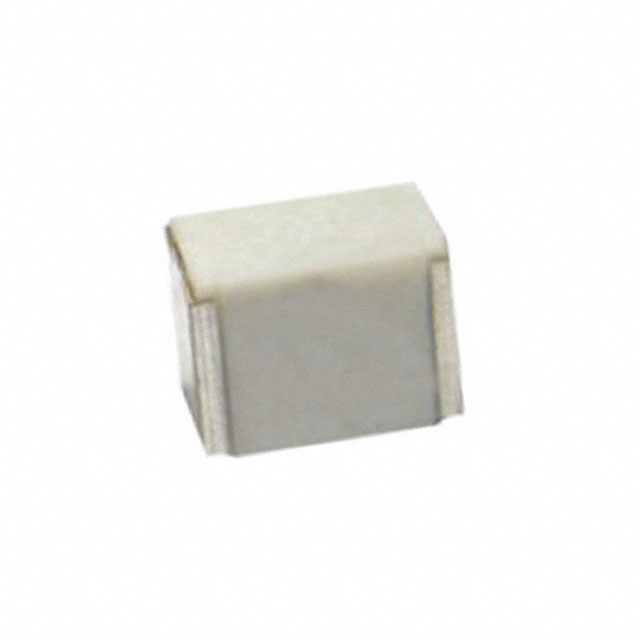

KEMET 薄膜电容 F161ST105K050V

F161ST105K050V概述

    电子元器件产品技术手册:KEMET F161 聚酯薄膜贴片电容器

    1. 产品简介


    KEMET Electronics Corporation 推出的 F161 聚酯薄膜(PET)贴片电容器是一款专为最高可靠性设计的通用型和高稳定性电容器。它采用自熄材料封装,符合 UL 94 V-0 的标准要求,并满足 IEC 60384-19 标准及严格的汽车电子委员会(AEC-Q200)认证。该产品广泛应用于旁路和信号耦合领域,适用于汽车和其他对稳定性和可靠性要求较高的场合。

    2. 技术参数


    | 参数 | 值范围 |

    | 额定电压(直流) | 50 – 630 VDC |
    | 额定电压(交流) | 30 – 250 VAC |
    | 电容范围 | 0.01 – 12 µF |
    | EIA 尺寸 | 2220 – 6560 |
    | 电容公差 | ±5%, ±10%, ±20%,其他公差可按需求提供 |
    | 气候类别 | 55/125/56 |
    | 环境合规性 | 符合 RoHS 规范 |
    | 工作温度范围 | -55°C 至 +125°C |

    3. 产品特点和优势


    - 高可靠性:经过 AEC-Q200 认证,确保了其在恶劣条件下的稳定性能。
    - 宽泛的额定电压范围:从直流 50V 到 630V,交流 30V 到 250V,适应多种应用场景。
    - 大电容范围:电容值涵盖 0.01 µF 到 12 µF,满足不同电路需求。
    - 优良的电气特性:具有较低的容差和稳定的电容温度系数。
    - 环境友好:符合 RoHS 规范,采用无铅端子。

    4. 应用案例和使用建议


    典型应用
    - 旁路电容器:用于电源管理中消除纹波。
    - 信号耦合:应用于通信和音频系统中传输信号。
    使用建议
    - 在选择电容值时,需考虑应用的实际需求,例如滤波电路中可能需要较大的电容值以提高滤波效果。
    - 使用时应避免温度超过额定工作温度范围,以确保电容器长期稳定运行。
    - 需要高频应用时,建议选择电容值较小的产品,以减少频率响应的影响。

    5. 兼容性和支持


    - 兼容性:KEMET F161 电容器与大多数贴片式电路板具有良好的兼容性,可用于各种 SMT 生产线。
    - 技术支持:KEMET 提供全面的技术支持和客户服务,包括技术文档、样品和现场支持,以帮助客户解决使用过程中的问题。

    6. 常见问题与解决方案


    问题 1:电容器过热
    - 解决方案:确保工作电压不超过额定电压,且散热条件良好,避免电容器长时间处于高温环境下。
    问题 2:电容器漏电流过大
    - 解决方案:检查电容器是否受潮或接触不良。在湿度高的环境中使用时,应采取适当的防潮措施。
    问题 3:电容值不稳定
    - 解决方案:确认安装环境温度在正常范围内,必要时更换符合要求的电容器。

    7. 总结和推荐


    KEMET F161 聚酯薄膜贴片电容器凭借其高可靠性、宽泛的额定电压和电容范围、以及优良的电气特性,在多个应用领域表现出色。其环保的设计和全面的技术支持使其成为市场上的理想选择。推荐在需要高可靠性和稳定性的情况下选用此款电容器。

F161ST105K050V参数

参数
电容值 1μF
容差 ±10%
介电材料 涤纶,聚对苯二甲酸乙二醇酯
ESR-等效串联电阻 -
额定电压-AC 30V
额定电压-DC 50V
长*宽*高 7.3mm*6mm*4.7mm
通用封装 2824
安装方式 焊接安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

F161ST105K050V厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

F161ST105K050V数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET F161ST105K050V F161ST105K050V数据手册

F161ST105K050V封装设计

查看详情并下载
Symbol
Footprint
3D Model
