F863FL225K310ALW0L

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 2.2μF ±10% 聚丙烯,金属化 310V 通孔安装 32mm*13mm*25.1mm
供应商型号: 2763518
供应商: element14
标准整包数: 1

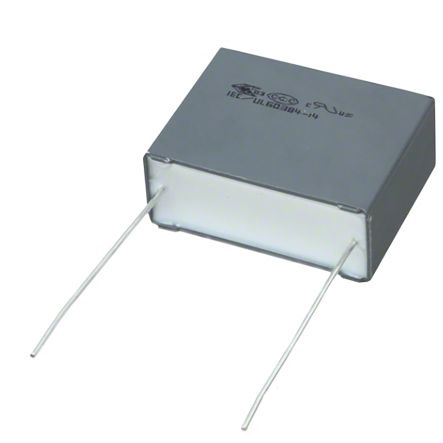

KEMET 薄膜电容 F863FL225K310ALW0L

F863FL225K310ALW0L概述


    产品简介


    产品类型: KEMET F863 是一款电容器,属于X2类,额定电压为310 VAC(50/60 Hz)。这类电容器主要用作交流线路上的电磁干扰抑制(EMI)电容器,特别适用于严苛的环境条件。
    主要功能: F863 能够有效地抑制交流线路上的电磁干扰,从而提高设备的整体性能和可靠性。它采用了金属化聚丙烯薄膜,并封装在符合UL 94 V-0等级的自熄树脂材料中。
    应用领域: 这种电容器广泛应用于需要严苛环境适应性的电子产品中,如汽车、室内电器等场合。它可用于并联连接和串联连接,特别是在汽车应用中,可以应对恶劣的工作环境。

    技术参数


    - 额定电压: 310 VAC (50/60 Hz)
    - 电容范围: 0.1 µF 至 10.0 µF
    - 电容公差: ±20%,±10%
    - 工作温度范围: -40°C 至 +110°C
    - 引脚间距: 15.0 mm 至 37.5 mm
    - 存储条件: 存储时间 ≤ 24个月;平均年相对湿度 ≤ 70%;RH ≤ 85%的时间随机分布在一年内;无冷凝现象
    - 测试标准: 符合AEC-Q200认证要求,具备ENEC、UL、cUL、CQC等多项认证
    - 测试条件: 在最高环境温度条件下,最大电流值可达25A,最大电压峰值为1000VAC

    产品特点和优势


    - 认证和批准: 通过了多个国际认证,如ENEC、UL、cUL、CQC等,确保其质量和安全性。
    - 环境适应性强: 可以承受极端的温度和湿度条件,适用于各种严苛的应用环境。
    - 高耐久性: 符合AEC-Q200的要求,适用于汽车行业。
    - 高质量材料: 采用金属化聚丙烯薄膜和自熄树脂封装,具有优异的机械和电气性能。

    应用案例和使用建议


    典型应用:
    - 汽车电子: 用于车载设备,能够在恶劣环境下提供稳定可靠的性能。
    - 室内电器: 适用于需要对交流线路进行EMI抑制的场合,如空调、冰箱等家电。
    使用建议:
    - 确保在焊接过程中遵守推荐的焊接温度和时间,避免电容器过热损坏。
    - 推荐使用SnAgCu或SnCu焊料,避免使用SnPb合金,因为后者的熔点较低。
    - 在高温环境中使用时,注意散热和通风,以确保电容器的正常工作。

    兼容性和支持


    兼容性: F863 具有多种封装选项,可根据不同的需求选择合适的引脚间距和尺寸代码。此外,其独特的设计使其能够与不同类型的电子元件和设备兼容。
    厂商支持: KEMET 提供全面的技术支持和售后服务,确保客户在使用过程中遇到任何问题都能得到及时有效的解决。如果有特殊需求或疑问,建议直接联系厂商咨询。

    常见问题与解决方案


    问题1: 焊接过程中如何避免电容器过热?
    - 解决方案: 遵循KEMET推荐的焊接温度和时间,避免超过推荐的温度和时间限制。在焊接过程中要注意控制温度,尤其是在波峰焊接和选择性焊接过程中。
    问题2: 如何处理高温环境下的散热问题?
    - 解决方案: 在设计电路板时,要充分考虑散热问题,合理布置电容器和其他发热元件,确保良好的空气流通。如果可能,可采用散热片或风扇辅助散热。

    总结和推荐


    综上所述,KEMET F863 电容器凭借其出色的环境适应性、高可靠性以及多方面的技术优势,成为各种严苛环境下的理想选择。无论是汽车电子还是家用电器,它都能提供稳定的性能和长期的使用寿命。因此,我们强烈推荐在相关应用中选用这款电容器。不过,使用时仍需严格遵守焊接规范和使用条件,以确保最佳效果。

F863FL225K310ALW0L参数

参数
电容值 2.2μF
容差 ±10%
介电材料 聚丙烯,金属化
ESR-等效串联电阻 -
额定电压-AC 310V
额定电压-DC -
长*宽*高 32mm*13mm*25.1mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售

F863FL225K310ALW0L厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

F863FL225K310ALW0L数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET F863FL225K310ALW0L F863FL225K310ALW0L数据手册

F863FL225K310ALW0L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 17.1258
10+ ¥ 13.2294
50+ ¥ 12.25
288+ ¥ 8.94
576+ ¥ 8.15
1152+ ¥ 7.07
库存: 237
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 17.12
直接购买
加入购物车
