首页  >  产品百科  >  LDEDD3680KA5N00

LDEDD3680KA5N00

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 680nF ±10% 涤纶,聚乙烯萘酸酯 63V 40V 2220 焊接安装,贴片安装 6mm*5mm*3.3mm
供应商型号: N-LDEDD3680KA5N00
供应商: 云汉优选
标准整包数: 2250

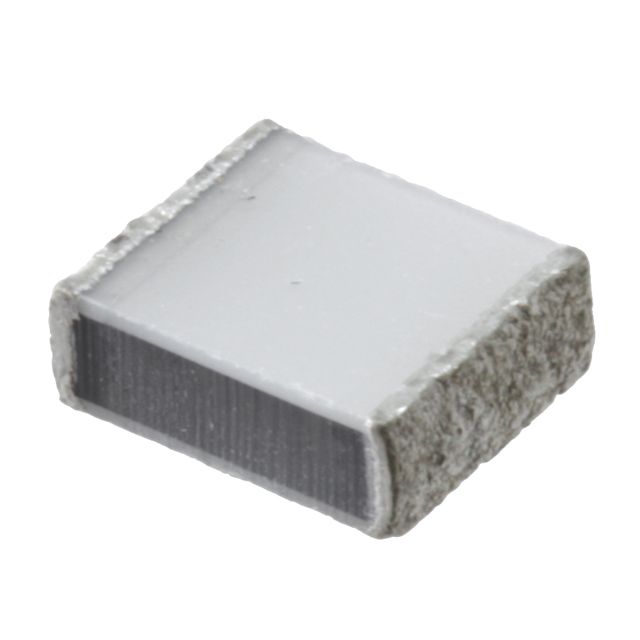

KEMET 薄膜电容 LDEDD3680KA5N00

LDEDD3680KA5N00概述

    # 高质量文章:表面贴装聚萘二甲酸乙二醇酯(PEN)薄膜电容器LDE

    产品简介


    KEMET公司生产的LDE系列表面贴装聚萘二甲酸乙二醇酯(PEN)薄膜电容器是一种专为汽车应用设计的高可靠性和高温工作的电容器。其独特的聚萘二甲酸乙二醇酯(PEN)材料使得该电容器能够在恶劣的环境中保持稳定的性能,特别适用于过滤、定时、旁路和耦合等多种场合。此系列产品不仅满足了AEC-Q200标准,而且具有出色的耐热性和可靠性。

    技术参数


    - 额定电压:直流50-1000V,交流40-250V
    - 电容范围:0.001µF - 4.7µF
    - 尺寸代码:1206 - 6054
    - 电容精度:±10%,±20%,±5%(根据请求)
    - 气候类别:55/125/56
    - 工作温度范围:-55°C 至 +125°C
    - 额定温度:+105°C
    - 额定电流 (Irms) 和 最大电压 (Vrms) 见附图
    - 阻抗与频率关系图 见附图
    - 耐久性测试数据:湿热、温度循环、回流焊接、弯曲测试等,均符合高标准要求

    产品特点和优势


    LDE系列电容器具备以下显著特点和优势:
    - 高耐热性:最高可承受125°C的工作温度。
    - 高可靠性:参考IEC 61709,失效率≤1 FIT。
    - 高精度电容值:电容公差可以达到±5%。
    - 环保:RoHS合规且无铅封装。
    - 广泛的应用领域:适用于汽车电子、工业自动化、电源管理等多个领域。

    应用案例和使用建议


    LDE系列电容器常用于汽车电子系统中,如发动机控制单元(ECU)、车身控制系统、电池管理系统等。对于这些应用场景,我们建议在安装时采用Sn/Ag/Cu焊膏,并确保焊接峰值温度达到210°C以保证焊点牢固。此外,在极端温度条件下使用时,需关注温度对电容值的影响。

    兼容性和支持


    LDE系列电容器兼容各种焊锡工艺,同时KEMET提供全面的技术支持和售后服务。如果用户在使用过程中遇到任何问题,可以通过官方网站获取相关资料和技术支持。

    常见问题与解决方案


    以下是一些常见的用户问题及解决方案:
    - 问题:电容值不准确
    - 解决方法:检查电容的额定精度等级,确认是否符合所需的电容精度。
    - 问题:焊接不良
    - 解决方法:使用正确的焊膏并调整焊接参数,确保焊接质量。
    - 问题:温度影响性能
    - 解决方法:选择适合当前环境温度的电容器型号,注意查阅数据表中的温度曲线。

    总结和推荐


    总体来看,LDE系列电容器是一款高性能的表面贴装电容器,具有广泛的适用性和卓越的稳定性。其在恶劣环境下的表现尤其出色,非常适合用于需要高可靠性和耐温性的应用场合。对于寻找高质量电容器的工程师和设计师而言,LDE系列电容器是一个值得信赖的选择。

LDEDD3680KA5N00参数

参数
电容值 680nF
容差 ±10%
介电材料 涤纶,聚乙烯萘酸酯
ESR-等效串联电阻 -
额定电压-AC 40V
额定电压-DC 63V
长*宽*高 6mm*5mm*3.3mm
通用封装 2220
安装方式 焊接安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

LDEDD3680KA5N00厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

LDEDD3680KA5N00数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET LDEDD3680KA5N00 LDEDD3680KA5N00数据手册

LDEDD3680KA5N00封装设计

查看详情并下载
Symbol
Footprint
3D Model
