F161WP223K250V

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 22nF ±10% 涤纶,聚对苯二甲酸乙二醇酯 250V 160V 4036 标准安装,焊接安装,贴片安装 10.2mm*9.1mm*5.7mm
供应商型号: F161WP223K250V
供应商: TME
标准整包数: 1

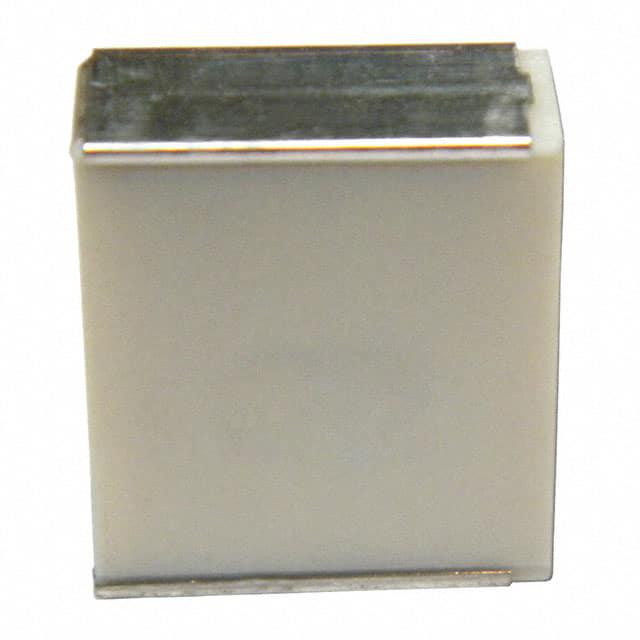

KEMET 薄膜电容 F161WP223K250V

F161WP223K250V概述


    产品简介


    KEMET F161系列聚酯薄膜表面贴装电容器是一种用于多种电子设备的高性能电容器。该系列电容器具有出色的可靠性,适用于旁路和信号耦合等典型应用场景。产品广泛应用于通信、工业控制、汽车电子等领域。

    技术参数


    - 额定电压(直流):50 – 630 VDC
    - 额定电压(交流):30 – 250 VAC
    - 电容范围:0.01 – 12 μF
    - 尺寸代码:2220 – 6560
    - 电容精度:±5%,±10%,±20%;其他精度可按需定制
    - 气候类别:55/125/56
    - 工作温度范围:-55°C至+125°C
    - 包装选项:带盘和袋装
    - 认证标准:符合IEC 60384-19标准,通过AEC-Q200认证

    产品特点和优势


    - 高可靠性:F161系列采用自熄材料封装,满足UL 94 V–0标准要求,确保在恶劣环境下的可靠性能。
    - 宽泛的应用范围:电容器的工作温度范围广,适用于各种严苛条件下的应用。
    - 广泛的兼容性:不同型号覆盖不同的电压和电容值,满足多样化需求。
    - 环保设计:产品符合RoHS标准,且无铅端子。

    应用案例和使用建议


    典型应用案例
    - 旁路应用:在电源电路中作为旁路电容,稳定电源电压。
    - 信号耦合:在信号传输路径中使用,保证信号质量。
    使用建议
    - 选择合适的型号:根据具体应用中的电压和电流需求,选择合适的电压等级和电容值。
    - 注意温度影响:由于电容值随温度变化而有所波动,需要在高温环境中进行补偿计算。
    - 确保良好的散热:尤其是在高电压和大电流情况下,应确保良好的散热以避免过热。

    兼容性和支持


    - 兼容性:F161系列电容器适用于多种电子设备和电路板,能够与其他主流品牌的产品兼容。
    - 支持服务:KEMET公司提供全面的技术支持和售后服务,包括样品测试、技术支持和售后咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度影响电容值不稳定 | 确保电路中有温度补偿措施,选择更稳定的电容器 |
    | 环境湿度大导致漏电增加 | 在高湿度环境下,可以使用防潮包装或选择具有更高耐湿性的电容器 |

    总结和推荐


    KEMET F161系列聚酯薄膜电容器以其优异的可靠性、广泛的适用性和高度的兼容性,成为市场上备受信赖的产品之一。无论是旁路应用还是信号耦合,该系列产品都能提供可靠的解决方案。建议在关键电路设计中优先考虑使用该产品,特别是在高可靠性要求的场合。
    推荐指数:★★★★☆

F161WP223K250V参数

参数
电容值 22nF
容差 ±10%
介电材料 涤纶,聚对苯二甲酸乙二醇酯
额定电压-DC 250V
ESR-等效串联电阻 -
额定电压-AC 160V
长*宽*高 10.2mm*9.1mm*5.7mm
通用封装 4036
安装方式 标准安装,焊接安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

F161WP223K250V厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

F161WP223K250V数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET F161WP223K250V F161WP223K250V数据手册

F161WP223K250V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 3.8875 ¥ 31.5354
100+ $ 2.808 ¥ 22.739
500+ $ 1.944 ¥ 15.7424
800+ $ 1.884 ¥ 15.2565
库存: 10
起订量: 14 增量: 0
交货地:
最小起订量为:10
合计: ¥ 315.35
直接购买
加入购物车
