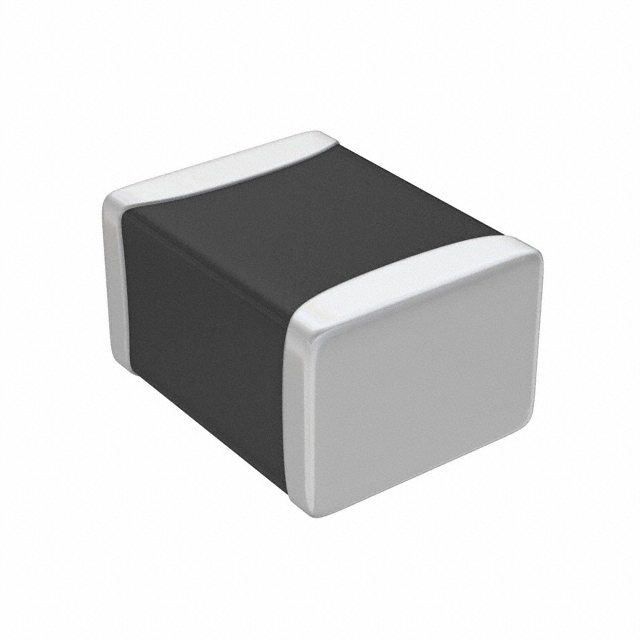

C1210X473KCRAC7800

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 47nF ±10% X7R 500V 1210 贴片安装 3.3mm*2.6mm*2.6mm
供应商型号:
供应商:
标准整包数: 0
KEMET 陶瓷电容 C1210X473KCRAC7800

C1210X473KCRAC7800概述


    产品简介


    KEMET的高电压柔性终端(HV FT-CAP)表面贴装多层陶瓷电容器(MLCC)采用X7R介电材料,解决了MLCC的主要失效模式——弯曲裂纹。这些裂纹通常是由板子弯曲和热循环期间产生的过大的拉伸和剪切应力导致的。HV FT-CAP系列通过在基金属和镍屏障层之间添加一种可塑性和导电性的银环氧树脂层,显著提升了产品的柔韧性,有效抑制了板应力传递到刚性陶瓷体上,从而减少了因弯曲而引发的低阻抗或短路故障。尽管这种技术并不能完全消除极端环境和处理条件下的机械损伤风险,但它确实提供了比标准终端系统更优越的弯曲性能。
    HV FT-CAP电容器广泛应用于多种行业,包括电源供应、LCD荧光灯照明电路板、电信设备、工业及医疗设备控制、局域网/广域网接口、模拟和数字调制解调器以及汽车(电动和混合动力车辆、充电站和照明应用)等领域。此外,还适用于开关电源、照明镇流器、高压耦合和直流阻断、电压倍增电路、直流/直流转换器和Ćuk变换器中的耦合电容器。

    技术参数


    - 工作温度范围:-55°C至+125°C
    - 容值变化:+25°C和0Vdc时,容值变化±15%
    - 老化率:最大±3.0%每十小时
    - 击穿电压(DWV):对于电压额定值低于1000V的产品为150%;对于电压额定值大于等于1000V的产品为120%(5±1秒,且电流不超过50mA)
    - 损耗角正切(DF):25°C下最大值为2.5%
    - 绝缘电阻(IR):最低限值见绝缘电阻限值表(120±5秒,500VDC)

    产品特点和优势


    1. 超宽的工作温度范围:-55°C至+125°C
    2. 领先的CV值:行业内最高值之一
    3. 卓越的弯曲性能:可达5毫米
    4. 优异的高频性能
    5. 无铅,RoHS和REACH合规
    6. 多种尺寸选项:包括EIA 0603, 0805, 1206, 1210, 1808, 1812, 1825, 2220和2225
    7. 电压等级:500V, 630V, 1KV, 1.5KV, 2KV, 2.5KV和3KV
    8. 宽泛的容值范围:从10pF到560nF
    9. 低ESR和ESL
    10. 非极化设计
    11. 提供AEC-Q200汽车认证级产品

    应用案例和使用建议


    HV FT-CAP电容器适用于多种应用,如开关电源输入滤波器、谐振器、储能电路、钳位电路、输出滤波器、高压耦合与直流阻断、照明镇流器、电压倍增电路、直流/直流转换器、Ćuk变换器中的耦合电容器。在这些应用中,推荐使用保护涂层以防止外部表面放电,尤其是在交流线路过滤或脉冲应用中。
    例如,在一个开关电源应用中,这些电容器可以作为输入滤波器或输出滤波器,减少电磁干扰。用户应确保电路设计符合HV FT-CAP的电压和容值要求,同时注意焊接时的热应力问题。若需要激光标记的包装,则需提前联系KEMET公司进行定制。

    兼容性和支持


    HV FT-CAP电容器具有广泛的兼容性,可以与各种表面贴装技术(SMT)工艺兼容。KEMET公司提供了全面的技术支持和质量保证,确保产品的稳定性和可靠性。对于任何安装或使用上的疑问,用户可以访问KEMET官网获得详细的指导文档和支持资源。

    常见问题与解决方案


    1. 问:电容器在哪些情况下可能需要加保护涂层?
    - 答:电容器在交流线路过滤或脉冲应用中可能需要加保护涂层以防止外部表面放电。具体的应用情况需要根据设计要求进行评估。
    2. 问:如何确保焊接过程中的热应力不会对电容器造成损害?
    - 答:用户应在焊接过程中严格控制温度,遵循制造商推荐的焊接曲线。对于复杂的焊接工艺,建议使用回流焊机并严格控制温度分布。
    3. 问:如果需要激光标记,应该怎样申请?
    - 答:用户需要联系KEMET公司,说明具体需求,KEMET会提供相应的服务和报价。

    总结和推荐


    综上所述,KEMET的HV FT-CAP电容器是一款高性能、高可靠性的电容器,特别适合在高要求环境中使用。它不仅具备出色的弯曲性能和高温稳定性,还拥有良好的高频性能和宽泛的容值范围。其独特的柔性终端设计显著提高了耐久性和应用灵活性,尤其适合工业、汽车和其他高可靠性应用。因此,强烈推荐给需要高可靠性和高性能电容器的设计工程师们。

C1210X473KCRAC7800参数

参数
电容值 47nF
容差 ±10%
温度系数 X7R
额定电压 500V
长*宽*高 3.3mm*2.6mm*2.6mm
通用封装 1210
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

C1210X473KCRAC7800厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C1210X473KCRAC7800数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C1210X473KCRAC7800 C1210X473KCRAC7800数据手册

C1210X473KCRAC7800封装设计

查看详情并下载
Symbol
Footprint
3D Model
