PME271MD6100MR30

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 100nF ±20% 纸 630V 275V 通孔安装 27mm*8mm*17mm
供应商型号: N-PME271MD6100MR30
供应商: 云汉优选
标准整包数: 1

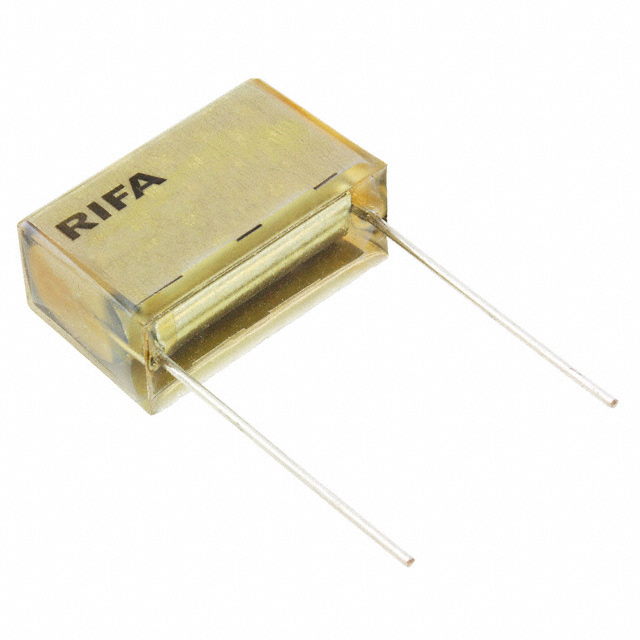

KEMET 薄膜电容 PME271MD6100MR30

PME271MD6100MR30概述

    PME271M Class X2 275 VAC Capacitor: Technical Overview and Analysis

    1. 产品简介


    产品类型:PME271M 是一款 X2 类金属化纸电容器,专为电磁干扰(EMI)抑制设计。
    主要功能:具备高耐电压、低损耗系数及优良的自愈性能,适用于电磁干扰抑制。
    应用领域:广泛应用于全球各地的 X2 和跨线(across-the-line)应用中,例如开关电源、电磁兼容性(EMC)设计中的滤波电路。

    2. 技术参数


    | 技术规格 | 参数 |

    | 额定电压 | 275 VAC (50/60 Hz) |
    | 电容范围 | 0.001 µF 至 0.6 µF |
    | 引脚间距 | 10.2 mm 至 25.4 mm |
    | 容量公差 | C ≤ 0.1 µF:±20%,C > 0.1 µF:±10% |
    | 环境分类 | 40/110/56, IEC 60068–1 |
    | 认证 | ENEC, UL, cUL |
    | 工作温度范围 | -40°C 至 +110°C |
    | 组装方式 | 按照 IEC 60286-2 的要求,提供卷带组装 |
    | RoHS 合规性 | 符合 RoHS 要求且无铅端子 |
    | 筛选测试 | 在 2,150 VDC 下进行 100% 工厂筛选 |

    3. 产品特点和优势


    - 安全特性:最高安全级别,主动和被动易燃性最小。
    - 自愈能力:出色的自愈性能确保即使受到频繁过电压影响也能保持长寿命。
    - 抗离子化:由于浸渍材料具有良好的稳定性,因此具备高抗离子化特性。
    - dV/dt 性能:高 dV/dt 能力,确保快速变化电压下的可靠运行。
    - 长期稳定性:浸渍纸结构确保电容器在持续操作条件下表现出色的稳定性和可靠性。

    4. 应用案例和使用建议


    典型应用:在开关电源中用于 EMI 滤波,提高电源系统的 EMC 性能。对于需要长时间稳定工作的工业控制设备、通信设备等也极为适用。
    使用建议:
    - 在焊锡过程中,遵循 KEMET 推荐的焊锡曲线进行焊接以避免热应力。
    - 尽可能采用选择性焊锡工艺以降低温度过高带来的风险。

    5. 兼容性和支持


    PME271M 与标准电子元件和设备兼容,可方便地集成到现有系统中。KEMET 提供详尽的技术支持和售后服务,确保客户能够顺利使用该产品并获得满意的使用体验。

    6. 常见问题与解决方案


    - 问题:焊接过程中导致电容器损坏。
    解决方案:严格按照 KEMET 推荐的焊锡温度曲线操作,避免过高的预热和波峰焊接温度。
    - 问题:电容器无法通过严格的 EMC 测试。
    解决方案:检查连接电路和安装位置,确保 EMI 抑制效果最优。

    7. 总结和推荐


    综合评估:PME271M 在电磁干扰抑制方面的表现卓越,特别适合需要在严苛环境中长时间工作的应用场景。其优异的安全特性、高可靠性以及广泛的认证使其成为许多行业不可或缺的选择。
    推荐使用:鉴于其出色的性能和可靠性,强烈推荐在需要高质量 EMI 滤波器的应用中使用 PME271M 电容器。

PME271MD6100MR30参数

参数
电容值 100nF
容差 ±20%
介电材料
ESR-等效串联电阻 -
额定电压-AC 275V
额定电压-DC 630V
长*宽*高 27mm*8mm*17mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

PME271MD6100MR30厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

PME271MD6100MR30数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET PME271MD6100MR30 PME271MD6100MR30数据手册

PME271MD6100MR30封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
150+ $ 0.9222 ¥ 7.8387
400+ $ 0.7622 ¥ 6.4787
800+ $ 0.714 ¥ 6.069
库存: 1598
起订量: 150 增量: 1
交货地:
最小起订量为:150
合计: ¥ 1175.8
