PME271Y510MR19T0

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 10nF ±20% 纸,金属化 1KV 250V 通孔安装 18.5mm*5.2mm*10.5mm
供应商型号: 80-PME271Y510MR19T0
供应商: Mouser
标准整包数: 1
KEMET 薄膜电容 PME271Y510MR19T0

PME271Y510MR19T0概述


    产品简介

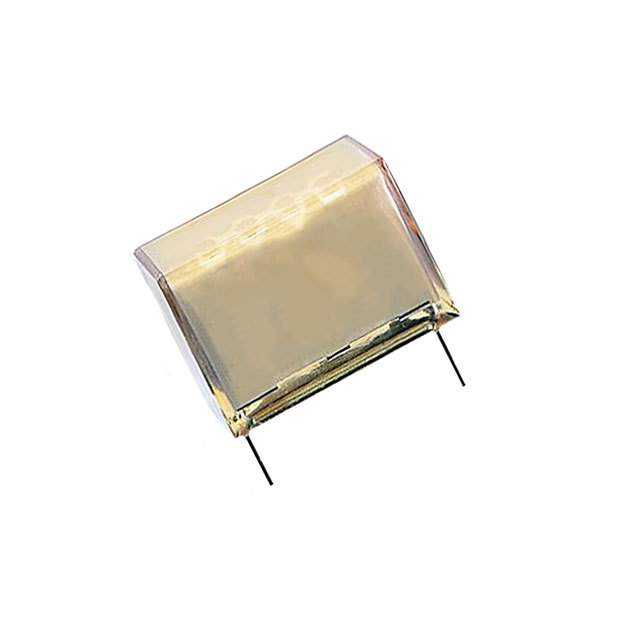

    KEMET PME271Y510MR19T0(型号P271QE103M250L)是一款金属化纸介电薄膜安全电容器。这种电容器主要用于电磁干扰(EMI)防护,广泛应用于各种高要求的电气和电子设备中,如家电、工业控制设备及通信设施等。它具有出色的耐温性和高可靠性,确保在极端环境下依然能够正常工作。

    技术参数


    - 尺寸规格
    - 长度(L):最大18.5mm
    - 高度(H):最大10.5mm
    - 厚度(T):最大5.2mm
    - 引脚间距(S):15.2mm ±0.4mm
    - 引脚高度(H0):18.5mm ±0.5mm
    - 引脚直径(F):0.8mm ±0.05mm
    - 电气特性
    - 电容值:0.01μF
    - 容差:±20%
    - 工作电压:250VAC(Y2级),1000VDC
    - 最大dv/dt:1400V/us
    - 绝缘电阻:≥12GΩ
    - 损耗角正切:1.3% @ 1kHz
    - 工作温度范围:-40°C ~ +100°C
    - 包装和存储
    - 包装形式:盘式卷带(T&R)
    - 每盘数量:600个
    - 材料与认证
    - 电介质:金属化纸
    - 结构:模压成型
    - 认证:ENEC, UL, cUL, CQC

    产品特点和优势


    - 安全性高:具备EMI安全特性,符合Y2级标准,适合用于需要安全保护的电路。
    - 耐高温:能够在-40°C到+100°C的温度范围内稳定工作,特别适用于恶劣环境下的应用。
    - 高可靠性:拥有优秀的耐电压和绝缘能力,有效延长设备的使用寿命。
    - 环保无铅:符合RoHS标准,减少环境污染。
    - 广泛应用:适用于多种工业和消费电子产品,尤其是在要求严格安全规范的应用场合。

    应用案例和使用建议


    - 应用案例:这款电容器常用于家用电器、通信设备和汽车电子系统中,尤其适用于需要抑制电磁干扰的电路。
    - 使用建议:
    - 确保引脚间距符合要求,避免安装时出现短路。
    - 在安装过程中,注意保持适当的引脚间距以防止焊接时的焊锡桥接。
    - 在高电压和高频应用中,应根据实际需求选择合适的电容器数量。

    兼容性和支持


    - 兼容性:该电容器具有良好的兼容性,可以与多种不同的电子设备和组件配合使用,特别是在需要安全保护的场合。
    - 厂商支持:KEMET公司提供技术支持和售后服务,帮助客户解决在使用过程中遇到的技术问题。

    常见问题与解决方案


    - 问题:电容器失效
    - 解决方案:检查电路连接是否正确,确认引脚间距是否合适,必要时更换新的电容器。
    - 问题:绝缘电阻低
    - 解决方案:检查电路是否有漏电现象,或者是否受到外界因素的影响导致绝缘性能下降。
    - 问题:噪声干扰大
    - 解决方案:增加滤波器或采用屏蔽措施来降低外部干扰对电容器的影响。

    总结和推荐


    KEMET PME271Y510MR19T0是一款性能卓越的安全电容器,具有广泛的应用前景。它不仅具有优良的电气特性和可靠性,而且在安全性方面也表现出色。因此,对于需要高安全性和良好电气性能的场合,我们强烈推荐使用这款产品。

PME271Y510MR19T0参数

参数
电容值 10nF
容差 ±20%
介电材料 纸,金属化
额定电压-DC 1KV
ESR-等效串联电阻 -
额定电压-AC 250V
长*宽*高 18.5mm*5.2mm*10.5mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售

PME271Y510MR19T0厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

PME271Y510MR19T0数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET PME271Y510MR19T0 PME271Y510MR19T0数据手册

PME271Y510MR19T0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.8285 ¥ 15.4508
10+ $ 0.9614 ¥ 8.1238
100+ $ 0.8404 ¥ 7.1014
600+ $ 0.6685 ¥ 5.649
1200+ $ 0.6016 ¥ 5.0832
2400+ $ 0.5607 ¥ 4.7379
4800+ $ 0.5345 ¥ 4.5161
9600+ $ 0.5009 ¥ 4.2322
库存: 3736
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 15.45
