PME261KC6330KR30

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 330nF ±10% 纸 400V 220V 通孔安装 24mm*11.3mm*16.5mm
供应商型号: N-PME261KC6330KR30
供应商: 云汉优选
标准整包数: 1

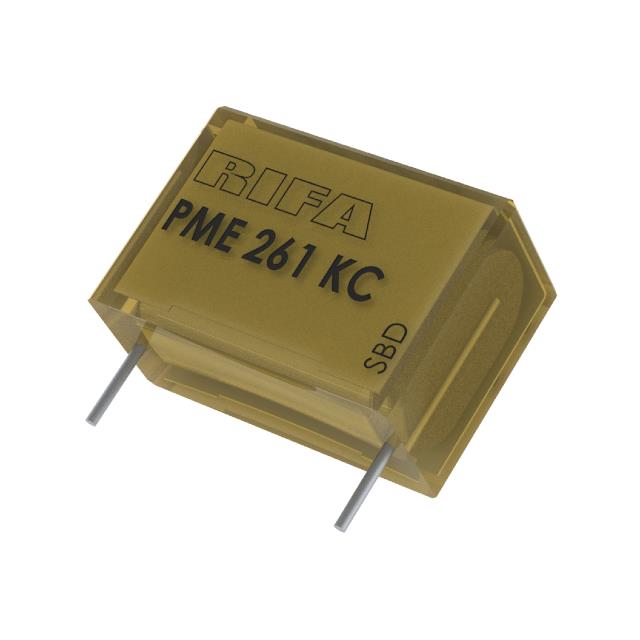

KEMET 薄膜电容 PME261KC6330KR30

PME261KC6330KR30概述

    KEMET PME261 Multilayer Metalized Paper Capacitor: Technical Overview

    1. 产品简介


    KEMET PME261系列是一款通用型交流/直流金属化纸电容器,适用于直流和低频脉冲应用。此系列产品提供广泛的电压范围和容值选项,能够满足各种不同电子系统的需求。

    2. 技术参数


    - 电压范围: 直流电压(VDC):400 – 1,000 V;交流电压(VAC):220 – 500 V
    - 容值范围: 0.001 – 1 μF
    - 引脚间距: 10.2 – 25.4 mm
    - 容差: ±10%,±20%,±5% 可选
    - 气候类别: 40/70/56,符合IEC 60068–1标准
    - 包装: 符合IEC 60286–2标准的带卷包装
    - 环保合规: RoHS认证,无铅端子
    - 工作温度范围: 交流应用:-40°C至+70°C;直流应用:-40°C至+100°C

    3. 产品特点和优势


    - 高自愈能力: 即使频繁过压也能确保长期使用寿命。
    - 优异的抗离子化能力: 由于浸渍介电材料而具有良好的离子化抵抗性。
    - 高dv/dt能力: 能够承受快速电压变化。
    - 耐湿性: 符合最严格的IEC湿度等级要求,稳定性优异。
    - 自我熄灭材料: 符合UL 94V-0标准,阻燃性能卓越。

    4. 应用案例和使用建议


    PME261系列适用于广泛的应用场景,包括但不限于开关电源、滤波器、交流和直流电路中的耦合/去耦应用。例如,在开关电源设计中,这些电容器可以用于稳定输出电压。此外,由于其优良的耐湿性和自愈能力,它们也非常适合恶劣环境下使用。
    对于使用建议,当进行手工焊接时,建议焊铁温度设定为350°C(最高可达到360°C),焊接时间不要超过三秒。对于选择性波峰焊接,应避免过热风险,温度曲线需谨慎设定以确保元件安全。

    5. 兼容性和支持


    PME261系列与多种常见的电子元件和设备具有良好的兼容性,其RoHS认证也保证了其绿色环保属性。KEMET公司提供详尽的技术文档和支持,包括详细的订购指南和环境测试数据。

    6. 常见问题与解决方案


    - 问题: 手工焊接时出现焊接不良。
    - 解决方案: 确保焊铁温度不超过推荐温度,焊接时间不超过三秒。可参考KEMET的建议焊接曲线来提高焊接质量。

    - 问题: 波峰焊接过程中出现过热现象。
    - 解决方案: 确认焊接温度曲线符合KEMET推荐的标准,尤其是对于敏感元件如聚丙烯电容器,应采用较低的预热温度和波峰温度。

    7. 总结和推荐


    KEMET PME261系列多层金属化纸电容器以其广泛的电压和容值范围、优秀的耐温性和自愈能力,在多种应用场景中表现出色。其出色的性能和耐用性使其成为众多电子设备的优选元件。因此,强烈推荐使用该系列产品,特别是对于需要高可靠性、良好环境适应性的应用场景。

PME261KC6330KR30参数

参数
电容值 330nF
容差 ±10%
介电材料
额定电压-AC 220V
额定电压-DC 400V
ESR-等效串联电阻 -
长*宽*高 24mm*11.3mm*16.5mm
安装方式 通孔安装
应用等级 通用级
包装方式 散装

PME261KC6330KR30厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

PME261KC6330KR30数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET PME261KC6330KR30 PME261KC6330KR30数据手册

PME261KC6330KR30封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
80+ $ 1.3568 ¥ 11.5328
250+ $ 1.2978 ¥ 11.0313
500+ $ 1.2648 ¥ 10.7508
600+ $ 1.2138 ¥ 10.3173
库存: 1009
起订量: 80 增量: 1
交货地:
最小起订量为:80
合计: ¥ 922.62
