F862BZ564K310ZV054

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 560nF ±10% 聚丙烯 630V 310V 通孔安装 18mm*12mm*20mm
供应商型号: 399-F862BZ564K310ZV054-ND
供应商: Digi-Key
标准整包数: 1

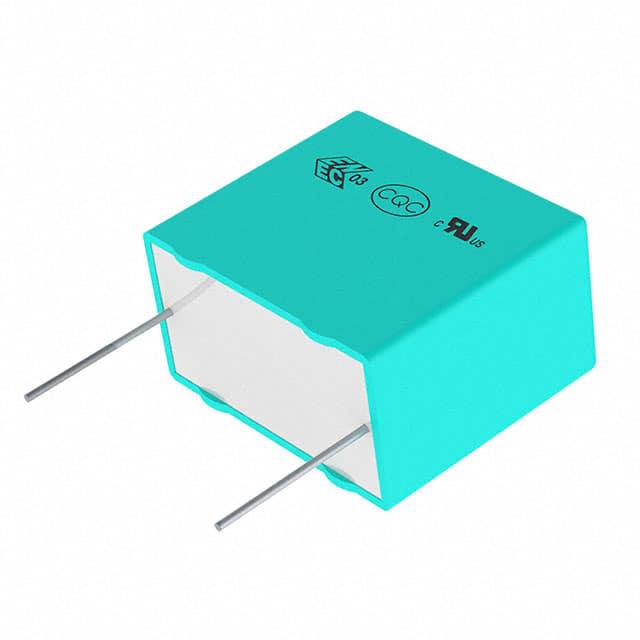

KEMET 薄膜电容 F862BZ564K310ZV054

F862BZ564K310ZV054概述

    电子元器件产品技术手册:KEMET F862系列电容

    1. 产品简介


    KEMET F862系列是专为严苛环境条件设计的金属化聚丙烯薄膜电容器。该系列电容器特别适用于交流线路电磁干扰抑制(AC Line EMI Suppression)及电阻网络(RC Networks),并具有AEC-Q200认证,适用于汽车应用。这种电容器广泛应用于连接市电、电容式电源和电能表等领域。

    2. 技术参数


    KEMET F862系列电容器的主要技术参数如下:
    - 额定电压: 310 VAC 50/60 Hz
    - 电容范围: 0.1 – 4.7 µF
    - 引脚间距: 15.0 – 27.5 mm
    - 电容容差: ±20%, ±10%
    - 气候等级: 40/110/56, 符合IEC 60068–1标准
    - 符合RoHS标准, 绿色封装盒
    - 工作温度范围: -40˚C 到 +110˚C
    - 湿度试验: 85°C, 85% RH, 500小时 (THB Grade IIB)
    - 全厂100%筛选测试: 在1,900 VDC下进行

    3. 产品特点和优势


    - 可靠性高: 符合AEC-Q200标准,确保在极端环境下仍能正常运行。
    - 高性能: 额定电压高,电容容差低,适用于各类复杂应用。
    - 环保: RoHS合规,无卤素,绿色包装,符合现代环保要求。
    - 多种电容值选择: 提供从0.1 µF到4.7 µF的多种电容值,满足不同需求。

    4. 应用案例和使用建议


    - 应用案例:
    - 市电连接: 连接在市电主线上,提供电容性电源和能量计量。
    - 汽车应用: 在严苛环境中提供稳定的电容性能,如引擎管理系统和车灯系统。

    - 使用建议:
    - 组装时注意事项: 避免长时间暴露于高温环境,遵循KEMET推荐的焊接曲线和温度设置。
    - 存储: 存储时间不超过24个月,相对湿度平均年不超过70%,避免受潮。

    5. 兼容性和支持


    - 兼容性: 可以与其他标准的电子元件或设备轻松兼容。
    - 厂商支持: KEMET提供详尽的技术支持和售后服务,包括在线仿真工具和寿命预测模型(K-SIM K-LEM)。

    6. 常见问题与解决方案


    - 问题: 高温下工作稳定性降低。
    - 解决方案: 采用更低温度的材料或增加散热措施,遵循推荐的焊接曲线。
    - 问题: 电容容差超出预期。
    - 解决方案: 检查安装过程是否正确,确认焊接温度设置是否合适。

    7. 总结和推荐


    KEMET F862系列电容器凭借其高可靠性、宽工作温度范围和良好的环保特性,在严苛环境下的应用中表现出色。尽管价格较高,但由于其卓越的性能和广泛的适用性,我们强烈推荐使用此系列产品。对于需要稳定电容性能的应用,如汽车和工业自动化领域,KEMET F862系列电容器无疑是理想的选择。

F862BZ564K310ZV054参数

参数
电容值 560nF
容差 ±10%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC 310V
额定电压-DC 630V
长*宽*高 18mm*12mm*20mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

F862BZ564K310ZV054厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

F862BZ564K310ZV054数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET F862BZ564K310ZV054 F862BZ564K310ZV054数据手册

F862BZ564K310ZV054封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.495 ¥ 12.6328
10+ $ 0.9731 ¥ 8.2225
50+ $ 0.7515 ¥ 6.2891
459+ $ 0.5812 ¥ 4.8643
918+ $ 0.5421 ¥ 4.5371
1377+ $ 0.5217 ¥ 4.3658
2754+ $ 0.4903 ¥ 4.1034
5049+ $ 0.4662 ¥ 3.9018
库存: 883
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 12.63
