首页  >  产品百科  >  R75MW510050H3J

R75MW510050H3J

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 10μF ±5% 聚丙烯 400V 220V 4.8mΩ 通孔安装 41.5mm*24mm*44.1mm
供应商型号: 3520039
供应商: 海外现货
标准整包数: 1

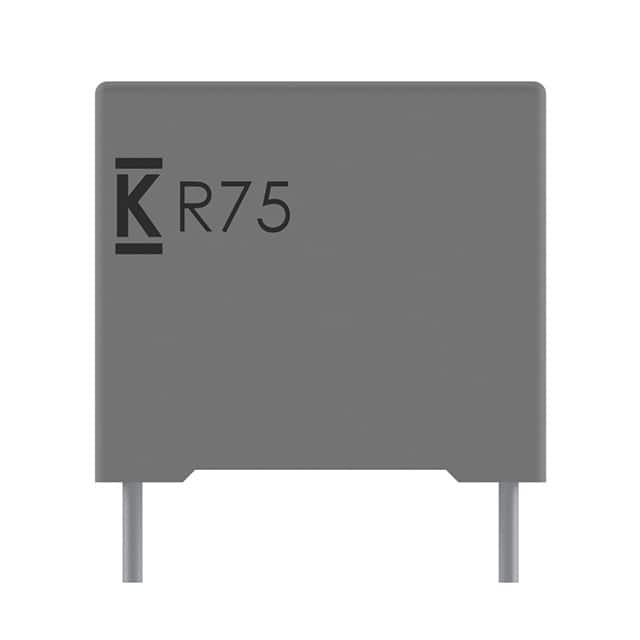

KEMET 薄膜电容 R75MW510050H3J

R75MW510050H3J概述

    # KEMET R75 系列聚丙烯脉冲/高频电容器技术手册解读

    产品简介


    KEMET R75 系列是一种高性能单层金属化聚丙烯薄膜电容器,专为直流及脉冲应用设计,尤其适用于高电压、中至高电流的电路。其结构采用镀铝聚丙烯薄膜,引线为锡焊的径向导线,终端通过焊接固定在电容绕组的金属层上。外壳由自熄灭的溶剂耐受塑料制成,并填充有满足 UL 94 V-0 要求的热固树脂材料,提供卓越的绝缘性和阻燃性。
    应用领域
    R75 系列广泛应用于汽车工业(符合 AEC-Q200 标准)及高可靠性要求的场合,包括但不限于:
    - 谐振电路
    - 高频中至大电流电路
    - SCR 和 IGBT 换流电路
    - SiC MOSFET 换流电路
    - DC 链路电容
    注意:此产品不适用于直接连接线路(需使用抑制电容器)。

    技术参数


    | 参数 | 描述 |

    | 电压范围 | 160 – 2,000 VDC |
    | 电容范围 | 220 pF – 33 µF |
    | 引脚间距 | 7.5 – 37.5 mm |
    | 电容公差 | ±5%, ±10%, ±20% |
    | 气候类别 | 55/105/56 IEC 60068–1 |
    | 工作温度范围 | -55°C 至 +105°C |
    | RoHS 合规性 | 支持无铅端子 |
    | 封装方式 | 符合 IEC 60286–2 的带状和卷装包装 |
    | 自愈特性 | 支持 |

    产品特点和优势


    1. 广泛的电压和电容范围:支持从 160 VDC 到 2,000 VDC 的电压等级和宽广的电容值选择,适应多种应用需求。
    2. 优良的耐温性能:可在极端温度环境下(-55°C 至 +105°C)可靠运行。
    3. 自愈功能:即使发生局部击穿也能自我修复,提升使用寿命。
    4. 符合汽车标准:部分型号通过 AEC-Q200 认证,适用于严苛的汽车电子环境。
    5. RoHS 合规性:环保设计,满足现代电子产品绿色生产的要求。
    6. 优异的绝缘性能:满足 UL 94 V-0 阻燃标准。

    应用案例和使用建议


    典型应用
    - 谐振电路:适用于高频逆变器或谐振转换器中,提供精确的频率响应。
    - 汽车电子:用于新能源汽车的电池管理系统或电机驱动控制模块。
    - 换流电路:如 SCR、IGBT 或 SiC 功率器件的缓冲电路,降低开关损耗。
    使用建议
    1. 在高温环境下工作时,应考虑降额使用,例如超过 85°C 时 DC 降额 2%/°C,AC 降额 1.25%/°C。
    2. 安装时确保电容器引脚接触良好,避免因虚焊导致的电气性能下降。
    3. 对于高脉冲电流应用,选择适当的引脚间距以减少寄生电感。

    兼容性和支持


    - 兼容性:可与标准 SMD 工艺兼容,适合批量自动化生产。
    - 技术支持:KEMET 提供详尽的技术文档和支持服务,包括 RoHS 合规性和环境测试数据。
    - 售后保障:长达 2 年的产品存储寿命保证,并符合 AEC-Q200 标准的长期可靠性要求。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容值漂移过大 | 检查是否超出推荐工作温度范围 |
    | 失效现象频繁 | 确认安装环境湿度是否过高 |
    | 无法正常启动 | 核对是否满足最小工作电压要求 |

    总结和推荐


    综合评估
    KEMET R75 系列电容器以其宽广的工作电压范围、优良的耐温性和卓越的自愈能力脱颖而出。它在汽车电子、工业自动化和新能源等领域具有显著的应用价值。
    推荐结论
    强烈推荐给需要高可靠性、高精度电容解决方案的用户。特别是对于要求符合 AEC-Q200 标准的汽车级产品,KEMET R75 系列是理想选择。同时,其优越的环境友好性能也使其成为绿色电子产品的首选。
    如果您正在寻找一款适用于高压、高频、高可靠性的电容解决方案,KEMET R75 系列无疑是您的最佳选择!

R75MW510050H3J参数

参数
电容值 10μF
容差 ±5%
介电材料 聚丙烯
ESR-等效串联电阻 4.8mΩ
额定电压-AC 220V
额定电压-DC 400V
长*宽*高 41.5mm*24mm*44.1mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 托盘

R75MW510050H3J厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

R75MW510050H3J数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET R75MW510050H3J R75MW510050H3J数据手册

R75MW510050H3J封装设计

查看详情并下载
Symbol
Footprint
3D Model
