R60MF3100CK6AJ

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 100nF ±5% 涤纶,聚对苯二甲酸乙二醇酯 400V 200V 通孔安装 13mm*5mm*11.1mm
供应商型号: N-R60MF3100CK6AJ
供应商: 云汉优选
标准整包数: 1250

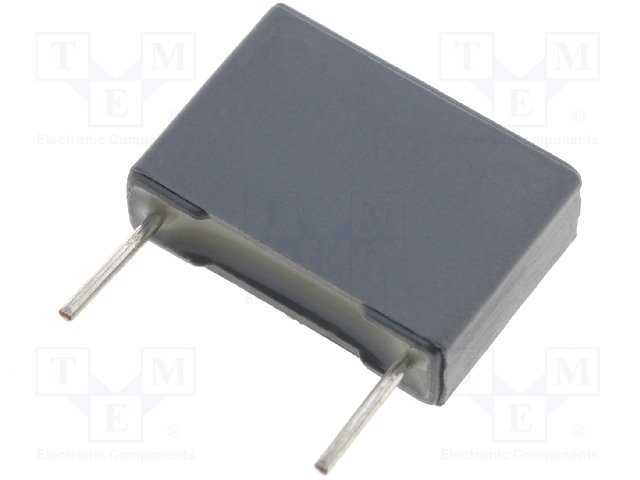

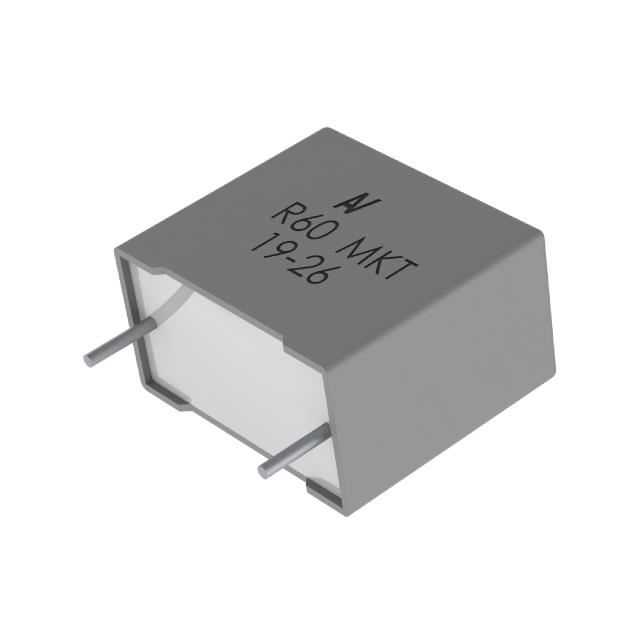

KEMET 薄膜电容 R60MF3100CK6AJ

R60MF3100CK6AJ概述

    # General Purpose Metallized Polyester Film Capacitors R60

    1. 产品简介


    基本信息
    - 产品类型: 通用型聚酯薄膜电容器
    - 主要功能: 用于旁路、耦合、去耦、滤波和干扰抑制等场合
    - 应用领域: 主要应用于汽车等低电压应用中,不适用于跨线应用
    应用范围
    - 典型应用场景: 汽车电气系统中的各种低电压电路
    - 不适合应用场景: 跨线应用(推荐使用抑制电容器)

    2. 技术参数


    - 电压范围: 50 – 1,000 VDC
    - 电容范围: 0.001 – 150.0 µF
    - 引脚间距: 10.0 – 37.5 mm
    - 电容公差: ±5%, ±10%, ±20%
    - 气候分类: 55/105/56 (符合IEC 60068–1标准)
    - 工作温度范围: −55°C to +105°C,最高允许温度为+125°C,持续时间为1,000小时
    - RoHS合规性: 符合RoHS要求,无铅端子
    - 封装方式: 符合IEC 60286–2标准的带卷包装
    - 自愈性: 自修复设计

    3. 产品特点和优势


    - 汽车级认证: 符合AEC-Q200标准,适用于汽车电子系统
    - 宽泛的应用范围: 电容和电压范围广,适应多种电路需求
    - 高可靠性: 长寿命超过200,000小时,故障率低于5 FIT (每10^9小时)
    - 兼容性好: 适合各种尺寸和封装要求,易于集成到不同电路板设计中
    - 环境适应性强: 在高湿度和极端温度条件下依然保持稳定性能

    4. 应用案例和使用建议


    应用案例
    - 汽车空调系统: 用于旁路滤波,保证电路稳定性
    - 引擎控制系统: 用于耦合和去耦电路,确保信号传输质量
    使用建议
    - 热管理: 在高温环境下使用时,考虑适当的散热措施,避免过热导致性能下降
    - 电路设计: 在高频电路中使用时,应注意选择合适的封装和尺寸以减少寄生效应

    5. 兼容性和支持


    - 兼容性: 与各种主流电路板和模块兼容
    - 厂商支持: 提供详细的技术文档、安装指南和售后支持服务

    6. 常见问题与解决方案


    常见问题
    - 电容失效: 可能由于过度老化或过压引起
    - 寄生效应: 引起高频性能不稳定
    解决方案
    - 定期检查: 定期检测电容的工作状态,及时更换失效电容
    - 电路优化: 优化电路设计,减少寄生效应的影响

    7. 总结和推荐


    综合评估
    - 优点:
    - 广泛的电压和电容范围,适合多种应用需求
    - 高可靠性和长寿命
    - 自修复设计,提高系统稳定性
    - 符合AEC-Q200标准,适用于汽车电子系统
    推荐使用
    - 适用场景: 适用于需要高性能、高可靠性的低电压电路中
    - 推荐等级: 非常推荐用于汽车及其他关键领域的低电压电路设计
    这款KEMET R60电容器凭借其出色的性能和广泛的适用范围,在多个领域具有显著的应用价值。

R60MF3100CK6AJ参数

参数
电容值 100nF
容差 ±5%
介电材料 涤纶,聚对苯二甲酸乙二醇酯
ESR-等效串联电阻 -
额定电压-AC 200V
额定电压-DC 400V
长*宽*高 13mm*5mm*11.1mm
安装方式 通孔安装
应用等级 汽车级
包装方式 盒装,卷带包装

R60MF3100CK6AJ厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

R60MF3100CK6AJ数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET R60MF3100CK6AJ R60MF3100CK6AJ数据手册

R60MF3100CK6AJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1250+ $ 0.1717 ¥ 1.4596
库存: 11250
起订量: 1250 增量: 1250
