首页  >  产品百科  >  A767MU686M1JLAE030

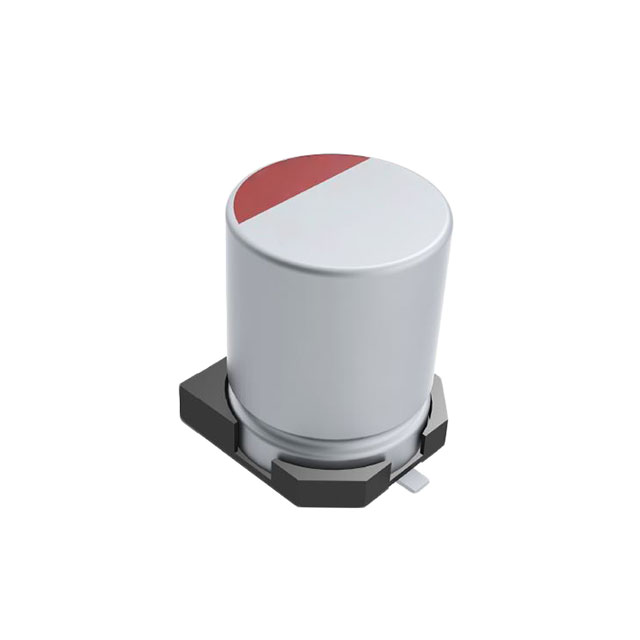

A767MU686M1JLAE030

产品分类: 铝电解电容
厂牌: KEMET
产品描述: 68μF 63V ±20% 30mΩ 2000h@ 105°C 122.5mA@ 120Hz,2.45A@ 100 kHz SMD,10X12.6MM 贴片安装 10.3mm*10.3mm*12.9mm
供应商型号: 399-15647-2-ND
供应商: Digi-Key
标准整包数: 400
KEMET 铝电解电容 A767MU686M1JLAE030

A767MU686M1JLAE030概述

    # KEMET表面贴装固态聚合物铝电容器技术手册

    产品简介


    KEMET的表面贴装固态聚合物铝电容器是一款高性能电容器,专为工业和商业应用设计。该电容器采用先进的固态聚合物电解质技术,提供了更长的使用寿命和更宽温度范围内的稳定性。与传统电容器相比,其低等效串联电阻(ESR)特性和高纹波电流承受能力使其成为电源管理和控制系统的理想选择。
    主要功能:
    - 长寿命
    - 超低阻抗
    - 高纹波电流承受能力
    - 支持高温运行
    应用领域:
    - 工业电源供应
    - 开关电源
    - 工业控制系统

    技术参数


    以下是KEMET表面贴装固态聚合物铝电容器的主要技术规格:
    | 参数 | 值 |

    | 容量范围 | 5 μF 至 220 μF |
    | 额定电压 | 35 VDC 至 100 VDC |
    | 工作温度范围 | -55°C 至 +105°C |
    | 容量容差 | ±20% |
    | 泄漏电流 | ≤ 指定值 |
    | 纹波电流补偿系数 | 120 Hz 至 500 kHz 变化 |
    | 寿命测试 | 2000 小时 |

    产品特点和优势


    - 超低阻抗:显著降低电路损耗。
    - 高纹波电流承受能力:适合高功率应用。
    - 高电压支持:满足多种高压需求。
    - 环保合规:符合RoHS标准,无卤素。
    - 长期稳定:在高温环境下表现优异。

    应用案例和使用建议


    典型应用
    - 工业电源供应:用于稳定电源输出。
    - 开关电源:提升转换效率。
    - 工业控制系统:增强系统可靠性。
    使用建议
    - 确保电容器远离热源以延长使用寿命。
    - 在设计电路时留出足够的空间以便空气流通。
    - 定期检查并调整电路中的其他元件以匹配最佳性能。

    兼容性和支持


    KEMET表面贴装固态聚合物铝电容器具有良好的兼容性,可以轻松集成到现有系统中。KEMET提供全面的技术支持和服务,帮助客户解决任何技术难题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 泄漏电流增加 | 检查存储条件,必要时重新应用电压 |
    | 温度过高 | 移动电容器远离热源或改善散热措施 |

    总结和推荐


    KEMET表面贴装固态聚合物铝电容器凭借其卓越的性能和广泛的适用性,在工业和商业领域表现出色。其高可靠性和易于集成的特点使其成为众多应用场景的理想选择。强烈推荐此款产品给需要高性能电容器的专业用户。
    通过上述详细的技术分析和实际应用案例,可以看出KEMET表面贴装固态聚合物铝电容器不仅技术先进,而且在市场上具有很强的竞争优势。无论是从产品质量还是售后服务来看,都值得信赖和选用。

A767MU686M1JLAE030参数

参数
电容值 68μF
额定电压 63V
容差 ±20%
ESR-等效串联电阻 30mΩ
纹波电流 122.5mA@ 120Hz,2.45A@ 100 kHz
工作寿命 2000h@ 105°C
长*宽*高 10.3mm*10.3mm*12.9mm
通用封装 SMD,10X12.6MM
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

A767MU686M1JLAE030厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

A767MU686M1JLAE030数据手册

厂牌 PDF简要描述 下载
KEMET 铝电解电容 KEMET A767MU686M1JLAE030 A767MU686M1JLAE030数据手册

A767MU686M1JLAE030封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
400+ $ 1.5564 ¥ 13.0248
800+ $ 1.4638 ¥ 12.2502
1200+ $ 1.4153 ¥ 11.8441
2000+ $ 1.3594 ¥ 11.3766
2800+ $ 1.3256 ¥ 11.0933
4000+ $ 1.292 ¥ 10.8127
库存: 800
起订量: 400 增量: 1
交货地:
最小起订量为:400
合计: ¥ 5209.92
