C4BSMBX4200ZALJ

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 2μF ±5% 聚丙烯 850V 550V 2.1mΩ 底座安装,螺纹安装 42mm*30mm*45mm
供应商型号: 1746284
供应商: 欧时
标准整包数: 1

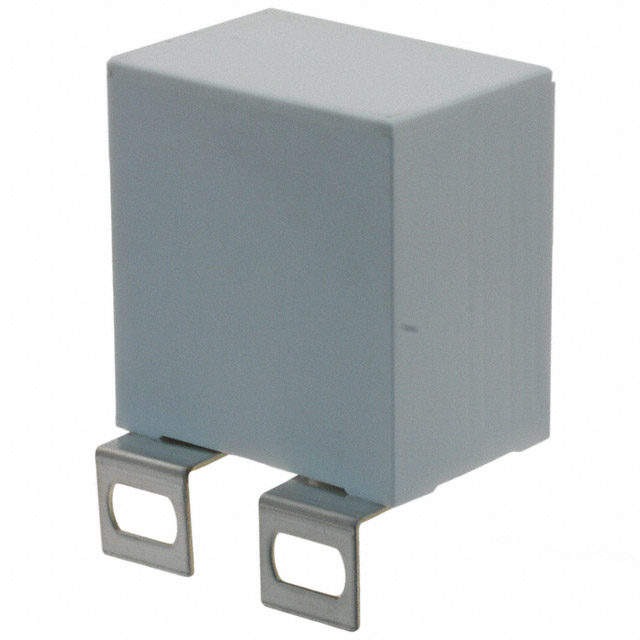

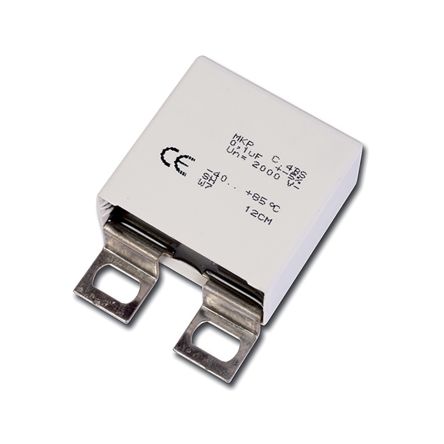

KEMET 薄膜电容 C4BSMBX4200ZALJ

C4BSMBX4200ZALJ概述

    C4B MKP Series Box Capacitors

    1. 产品简介


    C4B MKP系列盒式电容器专为IGBT(绝缘栅双极型晶体管)应用设计。该系列产品具有自愈能力、低损耗、高纹波电流承受能力和高接触可靠性,适用于高频应用环境。这些电容器符合VDE 0560、IEC61071和EN61071标准,适用于工业和电子设备中各种高压和高频应用。

    2. 技术参数


    - 应用等级:DIN 40040的GPD/LS等级
    - 温度范围:-40°C至+85°C
    - 最大允许环境温度:+70°C
    - 容差代码:J = ±5%,K = ±10%
    - 峰值非重复最大电流:IKR x 1.5
    - 测试电压:终端到终端为2UN,持续时间为10秒;终端到外壳为3kV,频率为50Hz,持续时间为60秒
    - 介质损耗角正切值(tanδ):≤5 x 10^-4(1kHz,20°C)
    - 相对湿度:年均≤95%的湿度下使用,连续100%的湿度下偶尔使用,不允许冷凝
    - 气候类别:根据IEC 68-1为40/85/56
    - 使用寿命:≥30,000小时(URMS),≥100,000小时(UN)

    3. 产品特点和优势


    - 自愈能力:能够自我修复轻微的缺陷,从而提高可靠性和寿命。
    - 低损耗:在高频应用中表现出色,能有效减少能量损失。
    - 高纹波电流承受能力:适合频繁启动和停机的应用环境。
    - 高接触可靠性:提供稳定的连接和电流传输。
    - 适用范围广:适用于广泛的温度和湿度条件。

    4. 应用案例和使用建议


    - IGBT驱动模块:该系列电容器非常适合用于驱动IGBT模块,提供稳定的直流母线滤波,确保设备运行稳定。
    - 太阳能逆变器:在太阳能逆变器系统中,这些电容器可以有效地平滑输出电压和电流,提高转换效率。
    - 混合动力和电动汽车:适用于高压电池管理系统的电容器模块,确保系统的长期稳定运行。
    使用建议:
    - 确保安装在通风良好的位置,避免高温环境。
    - 在接线时,注意不要过度弯曲引脚,以避免损坏电容器。
    - 定期检查电容器的工作状态,确保长期稳定运行。

    5. 兼容性和支持


    该系列产品具有较好的通用性,可以与其他制造商生产的同类产品兼容。制造商提供了全面的技术支持和服务,包括安装指导、故障排查和技术咨询。

    6. 常见问题与解决方案


    - 问题:电容器出现异常发热
    解决方法:检查安装位置是否通风良好,确保接线正确且无过载。
    - 问题:电容器寿命短
    解决方法:检查工作环境是否满足规定的要求,定期进行维护和检测。
    - 问题:电容器失效
    解决方法:确认是否符合规定的额定电压和电流要求,检查是否有超负荷情况。

    7. 总结和推荐


    C4B MKP系列盒式电容器凭借其出色的性能和高可靠性,在IGBT应用中表现出色。其广泛的适用性和优越的技术参数使其成为众多高压和高频应用的理想选择。强烈推荐给需要高性能电容器的应用场合。

C4BSMBX4200ZALJ参数

参数
电容值 2μF
容差 ±5%
介电材料 聚丙烯
额定电压-DC 850V
ESR-等效串联电阻 2.1mΩ
额定电压-AC 550V
长*宽*高 42mm*30mm*45mm
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

C4BSMBX4200ZALJ厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C4BSMBX4200ZALJ数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET C4BSMBX4200ZALJ C4BSMBX4200ZALJ数据手册

C4BSMBX4200ZALJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
