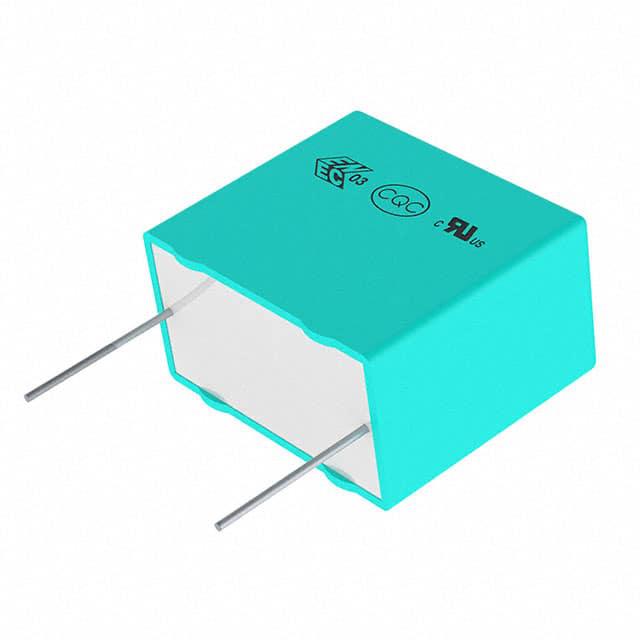

F862BK104K310ALR0L

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 100nF ±10% 聚丙烯,金属化 630V 310V 通孔安装 18mm*7.5mm*13.5mm
供应商型号: 2456679
供应商: 海外现货
标准整包数: 10
KEMET 薄膜电容 F862BK104K310ALR0L

F862BK104K310ALR0L概述

    # 电子元器件技术手册:F862 系列 Class X2 310VAC(汽车级)薄膜电容器

    1. 产品简介


    基本信息
    F862 系列是 KEMET Electronics Corporation 生产的 Class X2 等级的交流线路电磁干扰抑制薄膜电容器,其额定电压为 310VAC(50/60Hz)。该系列电容器以其卓越的性能和可靠的设计闻名,广泛应用于各种恶劣环境下的工业及汽车领域。
    主要功能
    - 用于交流线路的电磁干扰(EMI)抑制。
    - 适合高压环境下的能量计量、电源滤波和阻尼电路设计。
    - 能够承受极端温度和湿度变化,尤其适用于车载环境。
    应用领域
    - 工业级电源设备:如能量计和开关电源。
    - 汽车行业:如发动机控制单元、车载娱乐系统和车载充电模块。
    - 一般用途:如空调、冰箱和其他家用电器的滤波电路。

    2. 技术参数


    | 参数项 | 规格 |

    | 额定电压 | 310VAC @ 50/60Hz |
    | 电容范围 | 0.1 µF 至 4.7 µF |
    | 电容公差 | ±10% 或 ±20% |
    | 工作温度范围 | -40°C 至 +110°C |
    | 封装类型 | 波纹金属化聚丙烯膜封装 |
    | 铅间距 | 15.0 至 27.5 mm |
    | 绝缘电阻 | ≥ 3×10⁴ MΩ @ 100VDC (C ≤ 0.33 µF) |
    | 接触放电耐受电压 | 1,900VDC |
    | 认证标志 | ENEC、UL、cUL、CQC |

    3. 产品特点和优势


    特点
    - 使用高温自熄树脂包装,符合 UL 94 V-0 防火等级。
    - 具有高可靠性,通过了 AEC-Q200 汽车级认证,适应恶劣环境。
    - 采用双面金属化聚丙烯膜技术,提升耐久性和自愈能力。
    - 支持多种封装形式(如短引脚和长引脚),便于不同设计需求。
    优势
    - 高温高湿环境下仍能保持稳定性能,具备出色的耐久性。
    - 符合RoHS标准,环保且无卤素。
    - 高频工作下的低损耗特性使其适用于复杂电子系统。
    - 支持自动化贴装流程,提高生产效率。

    4. 应用案例和使用建议


    典型应用场景
    - 家庭电器:如微波炉、空调等的EMI滤波电路。
    - 汽车领域:作为电池管理系统(BMS)的一部分,用于过压保护。
    - 工业电源:如电力电表中的功率因数校正电路。
    使用建议
    1. 选择合适的电容值:根据具体应用需求,合理选择电容值以达到最佳滤波效果。
    2. 避免过热损伤:焊接时需严格遵守推荐的焊接曲线,防止电容器过热损坏。
    3. 注意散热设计:在高功耗环境中,应加强散热措施以延长电容器寿命。

    5. 兼容性和支持


    兼容性
    - F862 系列电容器具有良好的通用性,可直接替代同类产品,无需额外调整设计。
    - 支持与主流芯片组和电源管理IC的无缝集成。
    厂商支持
    KEMET 提供详尽的技术文档和技术支持,包括在线模拟工具(K-SIM 和 K-LEM)和详细的安装指南,帮助客户快速实现设计目标。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接过程中出现外观缺陷 | 使用较低的预热温度和合适的焊接曲线。 |
    | 初始电容值不一致 | 确保产品处于合格范围内并重新测试。 |
    | 长期使用后性能下降 | 检查环境条件是否符合要求并进行维护。 |

    7. 总结和推荐


    产品综合评估
    F862 系列电容器凭借其卓越的抗干扰能力和宽广的工作温度范围,在工业和汽车领域表现出色。其通过 AEC-Q200 认证进一步证明了其在恶劣环境中的适用性。此外,该系列产品提供多样化的封装选项,满足不同的设计需求。
    推荐结论
    F862 系列 Class X2 电容器是一款值得信赖的产品,非常适合需要高性能和高可靠性的场合。对于需要承受严苛工作环境的应用,强烈推荐使用此款电容器。
    推荐指数:★★★★★
    如需更多信息或技术支持,请访问 KEMET 官方网站或联系其客户服务团队。

F862BK104K310ALR0L参数

参数
电容值 100nF
容差 ±10%
介电材料 聚丙烯,金属化
额定电压-AC 310V
额定电压-DC 630V
ESR-等效串联电阻 -
长*宽*高 18mm*7.5mm*13.5mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

F862BK104K310ALR0L厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

F862BK104K310ALR0L数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET F862BK104K310ALR0L F862BK104K310ALR0L数据手册

F862BK104K310ALR0L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 2.7359
50+ ¥ 2.6306
100+ ¥ 2.3571
800+ ¥ 2.315
1600+ ¥ 2.315
2400+ ¥ 2.315
4000+ ¥ 2.2729
8000+ ¥ 2.2729
库存: 8211
起订量: 20 增量: 0
交货地:
最小起订量为:10
合计: ¥ 27.35
