首页  >  产品百科  >  PHE450SD5560JR06L2

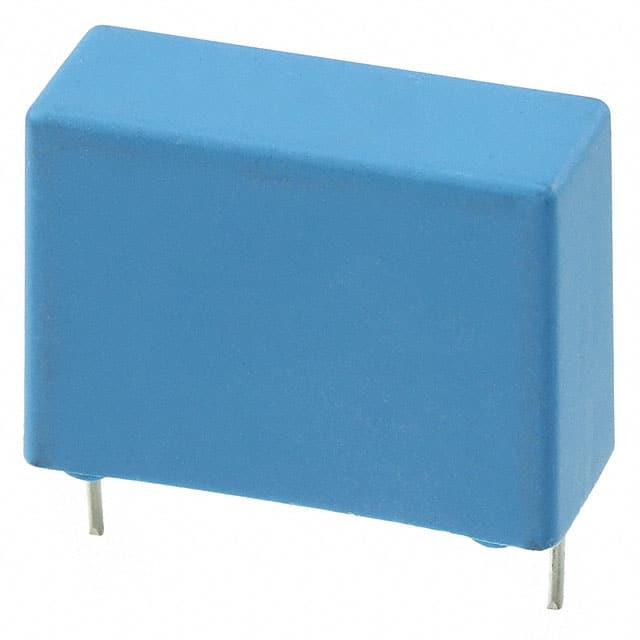

PHE450SD5560JR06L2

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 56nF ±5% 聚丙烯 2KV 700V 通孔安装 26mm*10.5mm*19mm
供应商型号: 2943909
供应商: 海外现货
标准整包数: 1
KEMET 薄膜电容 PHE450SD5560JR06L2

PHE450SD5560JR06L2概述


    产品简介


    PHE450系列双层金属化聚丙烯薄膜电容器是KEMET公司推出的一款高性能电子元件。它采用双层金属化聚酯薄膜作为电极材料,封装在符合UL 94 V-0标准的自熄树脂盒中。这款电容器具有广泛的电压范围和容量范围,适用于多种高频率、高压及高电流应力的应用场合。

    技术参数


    | 参数 | 规格 |

    | 额定电压(VDC) | 250 – 3,000 |
    | 额定电压(VAC) | 180 – 1,000 |
    | 容量范围(µF) | 0.00033 – 10 |
    | 引脚间距(mm) | 7.5 – 37.5 |
    | 容量公差 | ±5%,其他容差可按需定制 |
    | 环境类别(IEC 60068-1) | 55/105/56 |
    | 包装方式 | 符合IEC 60286-2的标准包装 |
    | 罗马尼亚标准 | RoHS合规且无铅端子 |
    | 工作温度范围 | -55˚C至+105˚C |

    产品特点和优势


    PHE450系列电容器在以下方面表现出显著优势:
    - 高耐压能力:能够承受高达3,000 VDC的额定电压和1,000 VAC的额定电压。
    - 广泛的容量选择:提供从0.00033 µF到10 µF的不同容量范围,满足各种应用需求。
    - 优良的电气特性:低损耗因子(Dissipation Factor),在不同频率下保持稳定的电气性能。
    - 优越的温度适应性:能够在极端的-55˚C至+105˚C温度范围内稳定工作。
    - 环保设计:符合RoHS标准并采用无铅端子,符合现代电子产品绿色环保的要求。

    应用案例和使用建议


    PHE450系列电容器广泛应用于多种高频率和高电压应力的电路中,例如:
    - 电视偏转电路:在电视机中用于偏转电路以实现清晰的图像显示。
    - 开关电源保护电路:在开关模式电源供应(SMPS)和电子镇流器中提供保护作用。
    - 直流瞬态抑制电路:适用于需要处理高压瞬态的电路,如汽车电子系统中的保护电路。
    使用建议:
    - 在选择电容器时,要根据具体的应用场合和负载情况合理匹配电容值和额定电压。
    - 确保电容器的工作环境温度在规定的-55˚C至+105˚C范围内,以避免因温度过高或过低导致的电气性能下降。
    - 定期进行绝缘电阻和电容值测试,确保电容器处于良好的工作状态。

    兼容性和支持


    PHE450系列电容器具有良好的兼容性,可以方便地与其他电子元器件配合使用。KEMET公司为该产品提供了全面的技术支持和服务,包括安装指南、维护手册和技术咨询等。此外,KEMET还提供了详细的订购选项表和尺寸表,帮助用户快速找到合适的型号和包装方式。

    常见问题与解决方案


    以下是用户在使用PHE450系列电容器时可能遇到的一些常见问题及其解决方案:
    | 问题 | 解决方案 |

    | 容量衰减过大 | 检查是否存在高温或过载情况,必要时更换新的电容器。|
    | 绝缘电阻降低 | 清理引脚上的污染物,确保引脚接触良好。 |
    | 工作温度超出限制 | 使用适当的散热措施,确保电容器在正常温度范围内运行。|

    总结和推荐


    PHE450系列双层金属化聚丙烯薄膜电容器凭借其卓越的电气性能、宽广的工作温度范围和广泛的适用性,在众多高频率、高电压应力的应用场合中表现优异。无论是对于专业制造商还是个人用户,这款电容器都是值得信赖的选择。因此,强烈推荐在相关应用中使用PHE450系列电容器,以获得最佳的性能和可靠性。

PHE450SD5560JR06L2参数

参数
电容值 56nF
容差 ±5%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC 700V
额定电压-DC 2KV
长*宽*高 26mm*10.5mm*19mm
安装方式 通孔安装
零件状态 在售
包装方式 散装,托盘

PHE450SD5560JR06L2厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

PHE450SD5560JR06L2数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET PHE450SD5560JR06L2 PHE450SD5560JR06L2数据手册

PHE450SD5560JR06L2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 14.9618
10+ ¥ 14.3863
40+ ¥ 12.66
264+ ¥ 12.66
528+ ¥ 12.4298
1056+ ¥ 12.4298
2640+ ¥ 12.4298
5016+ ¥ 12.4298
库存: 336
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 14.96
直接购买
加入购物车
