R46KN368000P0K

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 680nF ±10% 聚丙烯 22.5mm 560V 275V 通孔安装 26.5mm*7mm*16.1mm
供应商型号: 4559462
供应商: 海外现货
标准整包数: 10

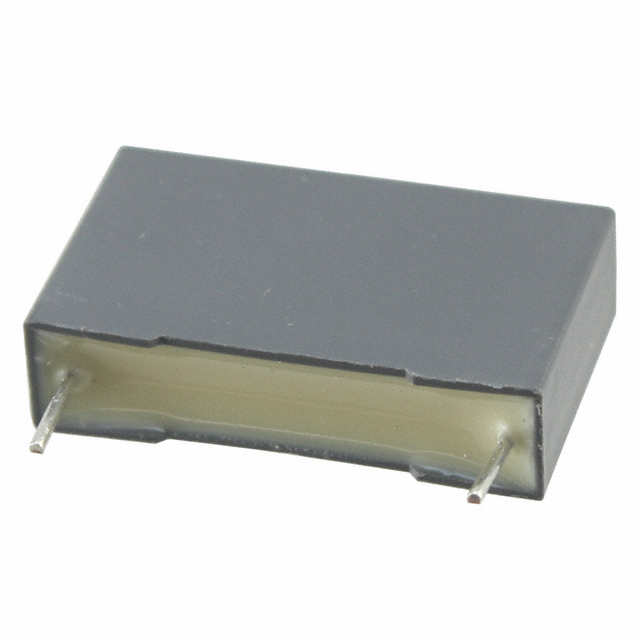

KEMET 薄膜电容 R46KN368000P0K

R46KN368000P0K概述


    产品简介


    产品名称:R46 275 VAC MINI
    R46 275 VAC MINI是一款用于电力系统的电容产品,主要用于抑制电磁干扰(EMI),确保安全运行。其采用金属化聚丙烯材料制成,具有高可靠性及耐热性能。产品系列还包括各种其他电容型号,如薄膜电容、X2安全等级电容等,适用于广泛的工业和消费电子产品中。

    技术参数


    - 尺寸:长(L) 26.5mm (+0.3/-0.5mm),高(H) 16mm (+0.1/-0.5mm),厚度(T) 7mm (+0.2/-0.5mm),引脚间距(S) 22.5mm (+/-0.4mm),引脚长度(LL) 4mm (+2mm),引脚直径(F) 0.8mm (+/-0.05mm)
    - 封装规格:散装,袋装;每包装700个
    - 主要特征:EMI防护,符合RoHS标准,X2安全等级,ENEC、UL、cUL、CQC认证
    - 典型重量:1.429克
    - 电容量:0.68 μF
    - 电容容差:±10%
    - 电压等级:直流560 VDC,交流275 VAC (X2)
    - 温度范围:-40°C至+110°C
    - 绝缘电阻:44.1176 GΩ
    - 损耗因子:0.1% (1kHz)
    - 最大dv/dt:200 V/us

    产品特点和优势


    R46 275 VAC MINI是专为电磁干扰防护而设计的高可靠性的金属化聚丙烯薄膜电容器。它不仅能够提供出色的EMI防护能力,还具备优异的耐高温和低损耗特性。特别适用于需要高稳定性、高性能和严格安全要求的应用场合,例如电源管理、家电控制板、通信设备等。其独特的安全等级和认证使得该产品在市场上具备显著的竞争优势。

    应用案例和使用建议


    应用案例
    - 电源滤波:由于其高频率响应能力和低损耗特性,该电容器可以有效滤除高频噪声,提高电源系统稳定性和效率。
    - 家电设备:家庭电器中的电源板常使用此类电容以增强抗干扰性能,确保长期稳定运行。
    - 通信设备:在通信设备中,该电容可用于滤波和电压稳定,提高信号传输质量和设备可靠性。
    使用建议
    - 电路布局:在电路设计中合理安排电容的位置,尽量靠近需要保护的电路区域,以减少寄生电感效应。
    - 热管理:尽管该电容器耐温范围宽,但在高温环境下使用时仍需注意散热措施,避免过热损坏。

    兼容性和支持


    该电容器与市场上主流的电子元器件兼容,适用于多种电子设备。厂商提供了详尽的技术支持,包括在线咨询服务和样品测试,确保客户能够正确选择和使用该产品。

    常见问题与解决方案


    1. 问:如何判断该电容器是否损坏?
    答:可以通过测量电容器的阻值或使用电容测试仪进行检测,如果阻值异常或无法充电,则可能已经损坏。
    2. 问:在低温环境下使用需要注意什么?
    答:尽管该电容器可以在-40°C下正常工作,但在极端低温条件下可能会影响电容的稳定性和可靠性,建议通过预热装置使电容达到适宜的工作温度。

    总结和推荐


    综上所述,R46 275 VAC MINI是一款具有卓越性能和广泛用途的电容器产品。其出色的EMI防护能力和良好的电气特性使其成为电源管理、家电设备和通信设备的理想选择。对于需要高效、可靠的电容器解决方案的项目,强烈推荐使用R46 275 VAC MINI。

R46KN368000P0K参数

参数
电容值 680nF
容差 ±10%
介电材料 聚丙烯
引线间距 22.5mm
额定电压-AC 275V
额定电压-DC 560V
ESR-等效串联电阻 -
长*宽*高 26.5mm*7mm*16.1mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

R46KN368000P0K厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

R46KN368000P0K数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET R46KN368000P0K R46KN368000P0K数据手册

R46KN368000P0K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 3.6336
50+ ¥ 3.4938
100+ ¥ 3.1305
700+ ¥ 3.0746
1400+ ¥ 3.0746
2100+ ¥ 3.0187
4200+ ¥ 3.0187
8400+ ¥ 3.0187
库存: 1348
起订量: 20 增量: 0
交货地:
最小起订量为:10
合计: ¥ 36.33
