首页  >  产品百科  >  T522V157M006ATE025

T522V157M006ATE025

产品分类: 钽电容
厂牌: KEMET
产品描述: 150μF 2000h@ 105°C ±20% 6.3V 25mΩ@ 100kHz 2917 贴片安装 7.3mm*4.3mm*1.9mm
供应商型号: T522V157M006ATE025
供应商: 国内现货
标准整包数: 1000

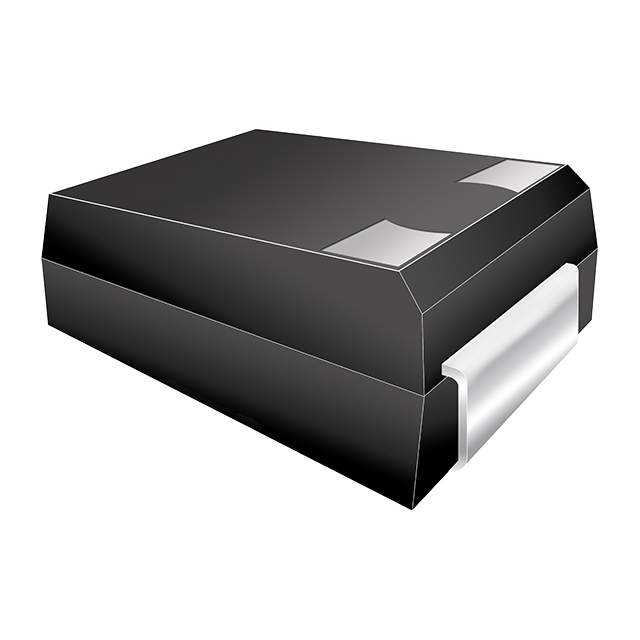

KEMET 钽电容 T522V157M006ATE025

T522V157M006ATE025概述

    KEMET Organic Capacitor (KO-CAP®) – Industrial T522 Reduced Leakage Polymer Electrolytic

    产品简介


    KEMET的有机电容器(KO-CAP)是一种固态电解电容,采用导电聚合物阴极设计,具备超低的等效串联电阻(ESR)和高频下的良好电容保持能力。相较于液态电解质电容,KO-CAP拥有更长的使用寿命和更高的纹波电流承受能力。这款电容结合了多层陶瓷电容的低ESR、铝电解电容的高容量以及钽电容的体积效率,适用于表面贴装工艺。

    技术参数


    - 工作温度范围:-55°C 至 105°C
    - 额定容量范围:150 – 470 μF(120 Hz/25°C)
    - 电容容差:±20%
    - 额定电压范围:6.3 VDC
    - 损耗因子(120 Hz):≤ 10%
    - 等效串联电阻(100 kHz):≤ 25-40 mΩ
    - 漏电流:≤ 0.03 CV(μA)(额定电压下10分钟后)

    产品特点和优势


    1. 超低ESR:ESR范围在25至40 mΩ之间,优于同类产品。
    2. 体积效率高:结合了不同电容的优点,在紧凑的空间内提供高容量。
    3. 长期稳定性:通过100%加速稳态老化测试,保证长期可靠运行。
    4. 环境友好:符合RoHS标准且无卤素。
    5. 高纹波电流能力:专为电池供电电路设计,降低泄漏电流。

    应用案例和使用建议


    典型应用包括便携式消费电子产品、全球追踪系统、能量收集系统、无线传感器等。这些应用场景要求高容量、低轮廓、安全性和低功耗。使用建议如下:
    - 确保应用温度在规定的范围内以保证最佳性能。
    - 考虑使用电压降额以延长产品寿命。
    - 在焊接过程中预热以避免极端热应力。

    兼容性和支持


    该产品支持多种表面贴装工艺,如波峰焊、对流、红外线或蒸汽相回流焊技术。同时,制造商提供了详细的焊接过程指导,确保安装过程顺利进行。此外,厂商还提供了全面的技术支持和售后服务。

    常见问题与解决方案


    1. 如何处理焊接过程中的热应力?
    - 预热并遵循推荐的焊接曲线以减轻热应力。
    2. 产品出现漏电流过高的情况怎么办?
    - 检查电源电压是否超过额定值;如有需要,检查是否存在反向偏压。

    总结和推荐


    KEMET的T522 Reduced Leakage Polymer Electrolytic是一款高性能的有机电容器,具有出色的电性能和广泛的适用性。它适用于多种需要高可靠性、高效率和低功耗的应用场合。考虑到其优异的技术参数和良好的市场反馈,强烈推荐给寻求高效能电容器的设计工程师。

T522V157M006ATE025参数

参数
电容值 150μF
ESR-等效串联电阻 25mΩ@ 100kHz
容差 ±20%
额定电压 6.3V
工作寿命 2000h@ 105°C
长*宽*高 7.3mm*4.3mm*1.9mm
通用封装 2917
安装方式 贴片安装
零件状态 在售

T522V157M006ATE025厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

T522V157M006ATE025数据手册

厂牌 PDF简要描述 下载
KEMET 钽电容 KEMET T522V157M006ATE025 T522V157M006ATE025数据手册

T522V157M006ATE025封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.5545 ¥ 4.6247
10000+ $ 0.5379 ¥ 4.4859
库存: 1000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 4624.7
直接购买
加入购物车
