C0603W102KCRAC7867

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 1nF ±10% X7R 500V 0603 贴片安装 1.6mm(长度)*800μm(宽度)
供应商型号:
供应商:
标准整包数: 0

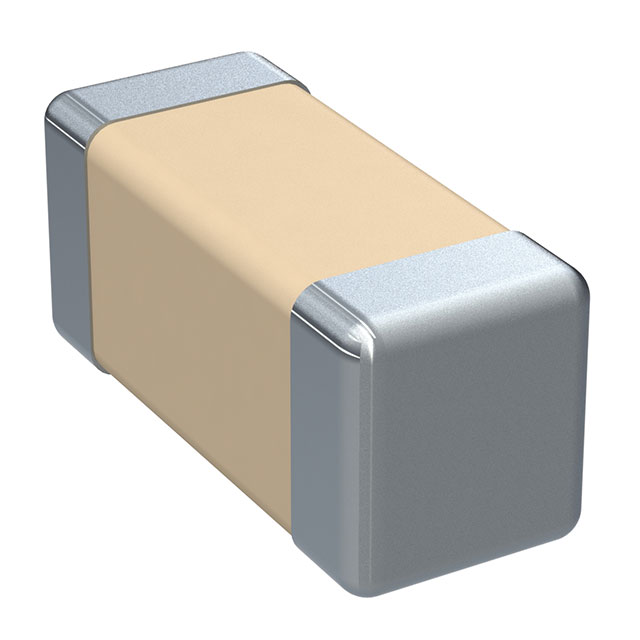

KEMET 陶瓷电容 C0603W102KCRAC7867

C0603W102KCRAC7867概述


    产品简介


    KEMET C0603W102KCRACTU (C0603W102KCRAC7867) 是一款面向高电压应用的陶瓷电容器,属于ArcShield系列。该产品采用SMD(表面贴装技术)封装,是一款MLCC(多层陶瓷电容器),具备弧光屏蔽技术和高压承受能力。主要功能是为需要高稳定性和高压环境的应用提供可靠的电容支持。该电容器广泛应用于高压滤波、电源管理和工业设备等领域。

    技术参数


    | 参数名称 | 规格值 |

    | 产品编号 | C0603W102KCRACTU |
    | 容量 | 1000 pF |
    | 容差 | ±10% |
    | 工作电压 | 500 VDC |
    | 耐压 | 750 VDC |
    | 尺寸 | 0603(L: 1.6mm ±0.17mm, W: 0.8mm ±0.15mm, T: 0.8mm ±0.10mm) |
    | 引脚间距 | ≥0.58 mm |
    | 工作温度范围 | -55°C 至 +125°C |
    | 介电常数 | X7R |
    | 温度系数 | ±15%,+25°C, 0 VDC |
    | 损耗因子 | ≤2.5% @ 1 kHz, 1.0 Vrms |
    | 绝缘电阻 | ≥10 GΩ |
    | 包装方式 | T&R卷带包装(4000个/卷) |
    | 兼容RoHS标准 | 是 |

    产品特点和优势


    1. 高压稳定性:额定工作电压为500 VDC,最大耐压可达750 VDC,适用于高压应用环境。
    2. 弧光屏蔽技术:ArcShield技术能够有效抑制电弧现象,延长产品寿命并提高可靠性。
    3. 宽温范围:-55°C至+125°C的工作温度范围使其适用于极端气候条件。
    4. X7R介电材料:具有高稳定性的温度特性,适合高频和高精度电路设计。
    5. 灵活的端接设计:柔性端接技术提高了产品的抗震能力和焊接可靠性。
    6. 环保合规:符合RoHS标准,适用于绿色制造需求。

    应用案例和使用建议


    应用案例:
    - 高压滤波电路:用于需要高频滤波和高压防护的场合。
    - 工业电源管理:适用于开关电源、逆变器和其他高压供电系统。
    - 通信设备:适用于基站设备中需承受高压的滤波需求。
    使用建议:
    1. 设计阶段:确保所选电容器的工作电压和温度范围满足设计需求。
    2. 安装环境:避免长时间暴露在高温、高湿度环境中,以保持其性能稳定。
    3. 匹配电路设计:结合具体应用场景调整阻抗匹配,优化滤波效果。
    4. 定期检查:对于长期运行的设备,定期检测电容器的绝缘电阻和容值变化。

    兼容性和支持


    - 兼容性:此产品与主流SMD贴片设备完全兼容,适用于各类回流焊和波峰焊工艺。
    - 技术支持:KEMET提供详尽的技术文档和支持服务,帮助客户快速集成产品到设计中。
    - 质量保证:该产品已通过严格的测试流程,确保长期使用的可靠性。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 容量变化超出预期 | 检查是否超过规定的温度或电压范围。 |
    | 高温下工作不稳定 | 确保安装环境符合额定温度范围要求。 |
    | 接触不良或焊接问题 | 重新检查焊接工艺,确保引脚接触良好。 |
    | 绝缘电阻降低 | 检查是否存在污染物或湿气影响。 |

    总结和推荐


    KEMET C0603W102KCRACTU 是一款兼具高性能和高可靠性的电容器,尤其适合需要高压防护和高频率滤波的应用场景。其ArcShield技术和X7R介电材料使其在市场上具备显著的竞争优势。总体而言,这款电容器值得推荐给对高压和高频需求较高的工业和通信设备制造商。
    推荐指数:★★★★☆

C0603W102KCRAC7867参数

参数
电容值 1nF
容差 ±10%
温度系数 X7R
额定电压 500V
长*宽*高 1.6mm(长度)*800μm(宽度)
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

C0603W102KCRAC7867厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C0603W102KCRAC7867数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C0603W102KCRAC7867 C0603W102KCRAC7867数据手册

C0603W102KCRAC7867封装设计

查看详情并下载
Symbol
Footprint
3D Model
