C4ASMBW4200A3HJ

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 2μF ±5% 聚丙烯 850V 500V 2.3mΩ 通孔安装 41.5mm*24mm*44mm
供应商型号: 1372373
供应商: 海外现货
标准整包数: 1

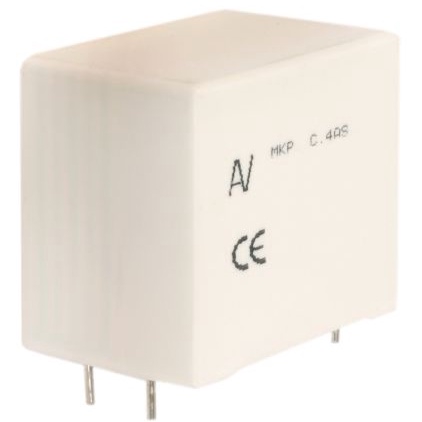

KEMET 薄膜电容 C4ASMBW4200A3HJ

C4ASMBW4200A3HJ概述

    MKP Series Box Capacitors

    产品简介


    MKP系列箱式电容器专为印刷电路板(PCB)应用而设计,适用于各种电子设备中。这些电容器以其卓越的自愈能力、低损耗、高纹波电流能力和高接触可靠性著称。它们特别适合于高频应用场合,如电源转换器、电机驱动器和其他需要稳定和可靠电容值的电路。MKP系列电容器采用高品质材料制造,确保其在严苛环境下也能保持出色的性能。

    技术参数


    - 基本规格:符合VDE 0560、IEC 61071和EN 61071标准。
    - 额定电压:850VDC至3000VDC(具体取决于型号)
    - 温度范围:工作温度范围为-40°C到+85°C,最大允许环境温度为+70°C。
    - 电容容差:±5% 或 ±10%
    - 峰值非重复电流:IPKR x 1.5
    - 测试电压:端子到端子UTT为2UN(10秒),端子到外壳UTC为3kV(50Hz,60秒)
    - 耗散因子(tgδ):≤ 5 x 10^-4 @ 1kHz和20°C
    - 相对湿度:年均值不超过95%,持续100%的湿度环境
    - 使用寿命:≥ 30,000小时 @ URMS;≥ 100,000小时 @ UN
    - 安装位置:任意位置
    - 引脚直径:0.8 mm 和 1.2 mm
    - 安装方式:表面贴装

    产品特点和优势


    MKP系列箱式电容器具备以下几个显著特点:
    - 自愈能力:当内部击穿发生时,能够自我修复,从而延长电容器的寿命。
    - 低损耗:由于采用了优质材料,这些电容器的损耗极低,可以有效降低功耗。
    - 高可靠性:在高频应用中表现出色,具有高接触可靠性。
    - 高纹波电流承受能力:能够在高纹波电流环境下稳定工作。
    - 良好的热稳定性:在宽温度范围内性能稳定,能够适应恶劣的环境条件。
    - 抗溶剂和阻燃材料:采用耐溶剂的塑料外壳和阻燃等级达到UL 94 V0的标准,确保在高温和潮湿环境下的安全性。

    应用案例和使用建议


    MKP系列电容器广泛应用于各类电路中,例如PCB应用、抑制电涌、功率因数校正(PFC)、直流链接电容等。以下是几个典型的使用场景:
    - 功率因数校正电路:在这些电路中,MKP电容器用于提高系统的功率因数,减少能量损失,提高效率。
    - 直流链接电容:在变频器和其他电机驱动系统中,MKP电容器作为直流链路电容,提供稳定的电压支撑,保证系统的正常运行。
    - PCB应用:MKP电容器可直接焊接在PCB上,节省空间并提高组装效率。
    使用建议:
    1. 环境温度管理:确保电容器的工作温度不超出规定的极限范围,以防止过热损坏。
    2. 防潮处理:特别是在高湿度环境下,应注意密封保护,避免受潮导致短路。
    3. 正确安装:按照制造商的指导手册进行正确的安装,以确保电容器的性能和寿命。

    兼容性和支持


    MKP系列电容器在大多数情况下可以与同类电子元件和设备兼容。制造商提供了详细的技术支持文档和客户服务,帮助客户解决使用过程中的问题。此外,厂商还提供了一套完整的维护指南,以确保电容器长期稳定运行。

    常见问题与解决方案


    - Q: 电容器工作时发热严重怎么办?
    - A: 首先检查安装环境的通风情况,确保散热良好。如果温度仍然过高,可能需要更换更大规格的电容器或改善系统设计。

    - Q: 如何判断电容器是否已经损坏?
    - A: 通过万用表测量电容器的电容值和漏电流,如果发现电容值明显下降或漏电流过大,则可能是电容器已损坏,应及时更换。
    - Q: 电容器在低温环境下如何保持性能稳定?
    - A: 在设计电路时考虑电容器的温度特性,选择低温系数的电容器,确保其在低温环境下的性能稳定。

    总结和推荐


    MKP系列箱式电容器以其出色的性能和可靠性在众多应用中表现优异。其独特的自愈能力和低损耗使其成为高性能电子产品不可或缺的组件。无论是作为PCB应用还是抑制电涌的应用,MKP电容器都能发挥出色的表现。因此,我强烈推荐使用MKP系列电容器,特别是在那些需要高可靠性和高性能电容器的场合。

C4ASMBW4200A3HJ参数

参数
电容值 2μF
容差 ±5%
介电材料 聚丙烯
ESR-等效串联电阻 2.3mΩ
额定电压-AC 500V
额定电压-DC 850V
长*宽*高 41.5mm*24mm*44mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

C4ASMBW4200A3HJ厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C4ASMBW4200A3HJ数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET C4ASMBW4200A3HJ C4ASMBW4200A3HJ数据手册

C4ASMBW4200A3HJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
