R79PC2100Z340J

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 10nF ±5% 聚丙烯 630V 220V 通孔安装 7.2mm*6mm*11.1mm
供应商型号: 2496059
供应商: 海外现货
标准整包数: 10

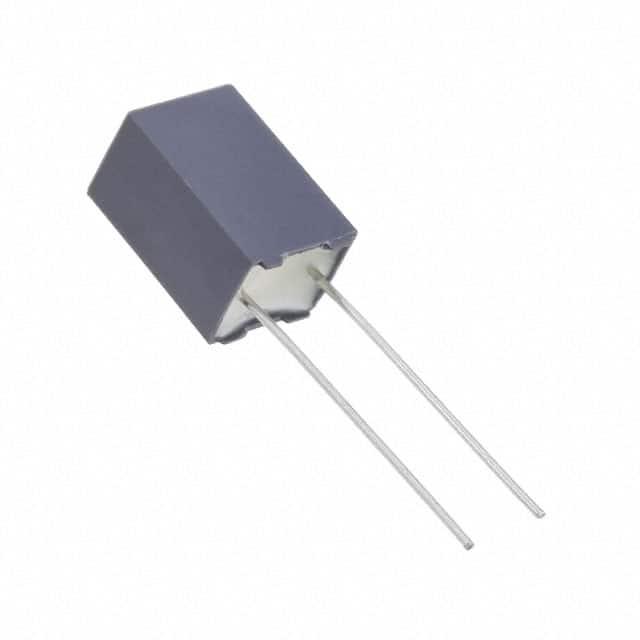

KEMET 薄膜电容 R79PC2100Z340J

R79PC2100Z340J概述

    KEMET R79 Series Polypropylene Pulse/High Frequency Capacitors

    1. 产品简介


    KEMET R79系列是单层镀金属聚丙烯薄膜电容器,具有径向引线设计,引脚间距为5毫米。这种类型的电容器适用于多种应用场景,特别是在脉冲和高频电路中,如定时电路、振荡器电路、高频耦合和去耦电路。R79系列电容器采用聚丙烯薄膜作为介质,这使其具备优秀的温度稳定性和高可靠性,非常适合于苛刻的工业环境。

    2. 技术参数


    - 额定电压范围:160 VDC至630 VDC
    - 电容范围:0.001 µF 至 0.22 µF
    - 引脚间距:5 mm
    - 电容公差:±5%,±10%,±20%
    - 气候类别:55/105/56 IEC 60068–1
    - 工作温度范围:−55°C 至 +105°C
    - RoHS合规:无铅端子,符合环保标准
    - 包装方式:根据IEC 60286–2标准进行带卷包装

    3. 产品特点和优势


    自愈特性:R79系列电容器具备自我修复能力,这提高了其长期使用的可靠性和稳定性。此外,该电容器使用耐热树脂封装,满足UL 94 V–0阻燃标准,使得其在高温和复杂环境中依然表现出色。电容器的高绝缘电阻(≥100,000 MΩ)和低损耗因子确保了高效的能量存储和传输性能。

    4. 应用案例和使用建议


    R79系列电容器广泛应用于各种高要求的应用场景中,例如定时电路、振荡器电路、高频耦合和去耦电路。对于需要高可靠性且能在宽温范围内工作的电路设计,R79系列是理想选择。使用时需注意选择合适的焊锡温度和时间,以避免因过高的焊接温度而损坏电容器。

    5. 兼容性和支持


    R79系列电容器与其他符合工业标准的电子元件和设备兼容,便于集成到现有的系统中。制造商提供了详细的焊锡温度曲线建议,并可以通过其官方网站获取技术支持和售后服务。建议用户遵循官方提供的焊锡指南,以确保最佳的焊接效果。

    6. 常见问题与解决方案


    - 问题一:如何选择正确的焊锡温度?
    - 解决方法:参考KEMET提供的焊锡温度曲线,根据不同应用选择适当的预热和焊接温度,避免过高的焊接温度导致电容器损坏。

    - 问题二:如何正确处理焊接过程中的电容器?
    - 解决方法:使用较低温度和较短时间的焊接过程,确保电容器不会因过热而受损。避免将电容器放入固化炉中,以免影响表面温度。

    7. 总结和推荐


    总体而言,KEMET R79系列电容器以其出色的温度稳定性和高可靠性,非常适合用于需要高精度和高性能的应用场景。通过提供多种电容值和电压等级,该系列产品能够灵活满足不同应用需求。然而,鉴于该系列已由R75系列替代,建议用户选择更新的R75系列以获得更好的支持和服务。因此,在当前阶段推荐考虑R75系列替代品。

R79PC2100Z340J参数

参数
电容值 10nF
容差 ±5%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC 220V
额定电压-DC 630V
长*宽*高 7.2mm*6mm*11.1mm
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

R79PC2100Z340J厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

R79PC2100Z340J数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET R79PC2100Z340J R79PC2100Z340J数据手册

R79PC2100Z340J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 2.2881
100+ ¥ 2.0501
500+ ¥ 2.0501
1000+ ¥ 2.0135
2000+ ¥ 2.0135
4000+ ¥ 1.9769
8000+ ¥ 1.9769
20000+ ¥ 1.9769
库存: 73
起订量: 30 增量: 0
交货地:
最小起订量为:10
合计: ¥ 22.88
