PFR5103J63J12L4BULK

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 10nF ±5% 聚丙烯 63V 40V 通孔安装 7.2mm*5.5mm*7mm
供应商型号: N-PFR5103J63J12L4BULK
供应商: 云汉优选
标准整包数: 1
KEMET 薄膜电容 PFR5103J63J12L4BULK

PFR5103J63J12L4BULK概述


    产品简介

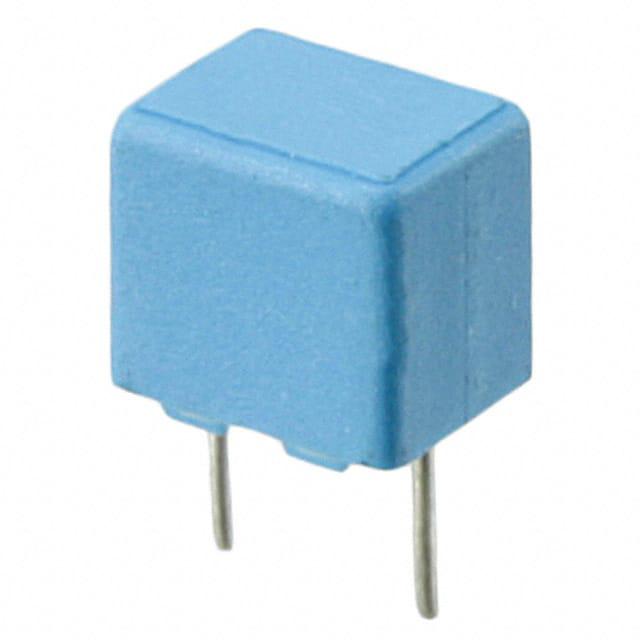

    PFR5103J63J12L4BULK(F411JK103J063C)是一款由KEMET生产的薄膜电容器。它属于通用型电容器,主要用于电源管理和电路滤波等领域。该电容器采用了聚丙烯薄膜/箔式结构,以其出色的脉冲性能而著称。PFR/F411系列适用于多种通用电气应用场合,为工程师提供了可靠的选择。

    技术参数


    - 电容值: 0.01μF
    - 容差: ±5%
    - 额定直流电压: 63VDC
    - 交流电压: 40VAC
    - 温度范围: -55°C至+100°C
    - 额定温度: 85°C
    - 损耗因子 (Dissipation Factor):
    - 0.04% @ 1kHz
    - 0.07% @ 10kHz
    - 绝缘电阻: ≥100GΩ
    - 最大dv/dt: 1000V/us
    - 电感: 6nH
    - 尺寸规格:
    - 长度 (L): 最大7.2mm
    - 高度 (H): 最大7mm
    - 厚度 (T): 最大5.5mm
    - 引脚间距 (S): 5mm,公差-0.4mm
    - 引脚长度 (LL): 4mm,公差+1mm
    - 引脚直径 (F): 0.5mm,公差±0.05mm
    - 距离 (G): 0.5mm名义

    产品特点和优势


    PFR5103J63J12L4BULK具有以下显著的特点和优势:
    1. 卓越的脉冲性能: 专为高频脉冲应用设计,能够提供稳定的电容值和低损耗。
    2. 高可靠性: 在宽广的工作温度范围内依然保持稳定的性能。
    3. 高绝缘电阻: 达到100GΩ以上,确保良好的电气隔离。
    4. 低损耗因子: 小于0.07%,有助于提高电路效率。
    5. 良好的热稳定性: 额定温度高达85°C,最高允许温度可达105°C,适合恶劣环境。

    应用案例和使用建议


    PFR5103J63J12L4BULK电容器广泛应用于电源管理、高频脉冲电路和信号滤波等领域。例如,在电源模块中,可以作为输出滤波器来平滑直流输出电压。为了确保最佳性能,建议遵循以下使用建议:
    1. 选择合适的散热措施: 鉴于其最高允许温度为105°C,安装时应考虑散热设计,以避免过热导致的性能下降。
    2. 检查温度条件: 使用时需注意工作环境温度,特别是在高温环境下,应咨询KEMET获取详细的指导。
    3. 正确的电路布局: 尽量减少引线长度,以减少杂散电感对电容性能的影响。

    兼容性和支持


    该电容器采用径向引脚设计,具有较高的机械强度,可兼容大多数标准焊接工艺。同时,KEMET提供全面的技术支持,包括产品选型指南、使用说明及故障排查指南等文档。此外,还支持客户定制化需求,以满足不同应用的需求。

    常见问题与解决方案


    1. Q: 如何处理过高的温度?
    - A: 当温度超过85°C时,应采取散热措施或降低工作电压。如有需要,可咨询KEMET获取更详细的指导。
    2. Q: 如何测量电容器的绝缘电阻?
    - A: 使用高阻抗测量仪器,如兆欧表,进行绝缘电阻测试。具体操作步骤请参考产品手册中的相关章节。
    3. Q: 如何判断电容器的损耗因子是否合格?
    - A: 可通过频率响应分析仪进行测量。通常情况下,电容器的损耗因子应小于0.07%,具体要求参见产品手册。

    总结和推荐


    综上所述,PFR5103J63J12L4BULK电容器凭借其高精度、低损耗和优异的耐温性能,在各种高频脉冲应用中表现出色。其易于使用、可靠性强且性价比高,是电源管理和电路滤波的理想选择。强烈推荐在高频脉冲应用中使用这款电容器,无论是从技术性能还是经济成本角度,都是值得信赖的选择。

PFR5103J63J12L4BULK参数

参数
电容值 10nF
容差 ±5%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC 40V
额定电压-DC 63V
长*宽*高 7.2mm*5.5mm*7mm
安装方式 通孔安装
应用等级 电信级
零件状态 在售
包装方式 散装

PFR5103J63J12L4BULK厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

PFR5103J63J12L4BULK数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET PFR5103J63J12L4BULK PFR5103J63J12L4BULK数据手册

PFR5103J63J12L4BULK封装设计

查看详情并下载
Symbol
Footprint
3D Model
