C0805S102K5RACTU

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 1nF ±10% X7R 50V 0805 贴片安装 2mm*1.25mm*780μm
供应商型号: ET-2905431
供应商: 海外现货
标准整包数: 10

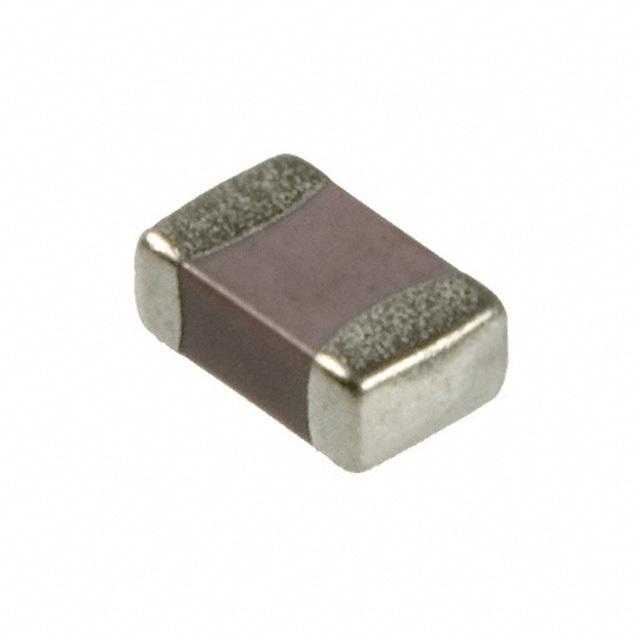

KEMET 陶瓷电容 C0805S102K5RACTU

C0805S102K5RACTU概述


    产品简介


    KEMET Floating Electrode (FE-CAP) 多层陶瓷电容器
    KEMET 的 Floating Electrode (FE-CAP) 多层陶瓷电容器采用 X7R 介电材料,并利用级联内部电极设计,在单个单体结构中形成多个串联电容器。这种独特的配置不仅提升了电压和静电放电 (ESD) 性能,而且允许机械损坏(如破裂)时处于开路状态,降低了低阻值短路的可能性,减少了可能引起严重且昂贵故障的风险。该产品适用于关键应用,尤其是在高工作温度和机械应力环境下。

    技术参数


    - 操作温度范围:-55°C 至 +125°C
    - 电容变化率:相对于 +25°C 和 0 Vdc 应用,最大为 ±15%
    - 老化率:最大为 3.0% 容量损失/十年
    - 介电耐压 (DWV):额定电压的 250%
    - 损耗因子 (DF):最大限值为 5%(对于 6.3V 和 10V),3.5%(对于 16V 和 25V),2.5%(对于 50V 至 250V)
    - 绝缘电阻 (IR):最小限值见绝缘电阻限值表
    - 额定直流电压:6.3 V 至 250 V
    - 电容范围:150 pF 至 0.22 μF
    - 电容容差:±5%,±10%,±20%

    产品特点和优势


    - 浮置电极/开路设计:提供更高的可靠性和机械强度。
    - 宽广的操作温度范围:-55°C 至 +125°C。
    - 低至中等电容柔性缓解:适合高板弯曲或温度循环的应用。
    - 无铅、RoHS 和 REACH 合规:符合环保标准。
    - 广泛的尺寸选择:包括 EIA 0402、0603、0805、1206、1210 和 1812 等。
    - 多样化的电容和电压等级:覆盖多种应用需求。
    - 非极性设计:简化安装。
    - 全纯锡电镀端子:提供优异的焊接性。

    应用案例和使用建议


    典型应用:
    - 直接电池或电源连接电路
    - 关键和安全相关电路,无电流限制
    - 高度受板弯曲或温度循环影响的应用
    具体案例:
    - 原始功率输入侧过滤(电源平面/总线)
    - 高电流应用(汽车电池线路)
    - 不可熔断电路
    使用建议:
    - 请确保环境温度不超过规格要求。
    - 在设计电路时考虑电容的变化率,特别是在高温度条件下。
    - 在高振动环境中使用时,尽量减少电容器的机械损伤风险。

    兼容性和支持


    该产品与各种电子元件兼容,可用于广泛的应用场景。KEMET 提供产品变更通知 (PCN) 和生产零件批准程序 (PPAP),确保产品质量和可靠性。此外,KEMET 提供技术支持和维护服务,帮助客户解决问题。

    常见问题与解决方案


    问题 1:电容器在高温环境下老化速率加快。
    解决方案:检查是否需要额外的热管理措施,如散热片或冷却系统。
    问题 2:电容器绝缘电阻不达标。
    解决方案:确认安装和焊接过程符合规范,避免湿气侵入。
    问题 3:电容器在机械损伤后失效。
    解决方案:在机械易受损区域增加保护措施,例如使用柔韧性更好的电容器。

    总结和推荐


    总结:
    KEMET 的 Floating Electrode (FE-CAP) 多层陶瓷电容器具有出色的可靠性和稳定性,适合多种关键应用。它能够在极端温度和机械应力下保持良好的性能,同时提供优异的耐老化和抗机械损伤能力。
    推荐:
    强烈推荐使用此电容器,特别是对于需要高可靠性、宽温度范围和抗机械应力的应用。无论是消费电子、医疗设备还是汽车电子领域,KEMET 的 FE-CAP 都是理想的选择。

C0805S102K5RACTU参数

参数
电容值 1nF
容差 ±10%
温度系数 X7R
额定电压 50V
长*宽*高 2mm*1.25mm*780μm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

C0805S102K5RACTU厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C0805S102K5RACTU数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C0805S102K5RACTU C0805S102K5RACTU数据手册

C0805S102K5RACTU封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.0489 ¥ 0.413
500+ $ 0.0465 ¥ 0.3927
1000+ $ 0.0425 ¥ 0.3588
2000+ $ 0.0388 ¥ 0.3276
4000+ $ 0.0372 ¥ 0.3146
20000+ $ 0.0336 ¥ 0.2843
40000+ $ 0.0326 ¥ 0.2753
库存: 3661
起订量: 130 增量: 0
交货地:
最小起订量为:100
合计: ¥ 41.3
