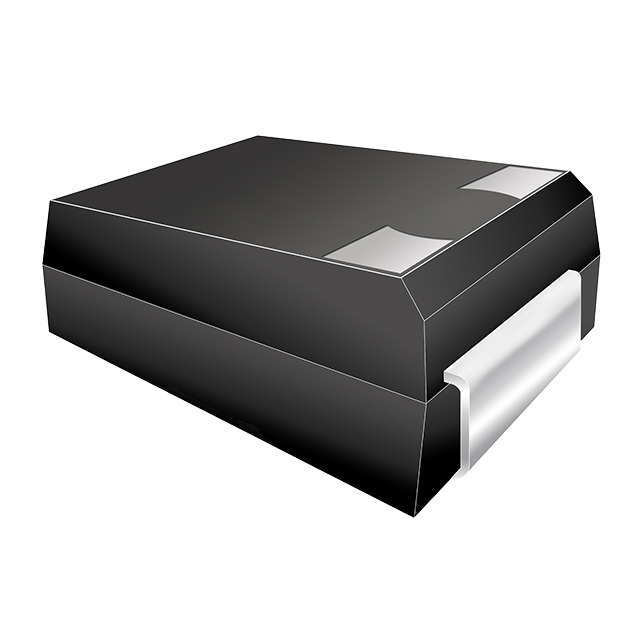

T525D227M006ATE025

产品分类: 钽电容
厂牌: KEMET
产品描述: 220μF ±20% 6.3V 25mΩ@ 100kHz 2917 贴片安装 7.3mm*4.3mm*3.1mm
供应商型号: 2442663RL
供应商: element14
标准整包数: 1
KEMET 钽电容 T525D227M006ATE025

T525D227M006ATE025概述

    KEMET Organic Capacitor (KO-CAP®) T52X/T530 Polymer Electrolytic Capacitors

    产品简介


    KEMET的有机电容器(KO-CAP)是一种固态电解电容器,具有导电聚合物阴极,能够提供非常低的等效串联电阻(ESR)并改善高频下的电容保持能力。KO-CAP结合了多层陶瓷电容器的低ESR、铝电解电容器的高电容以及钽电容器的体积效率于一个表面贴装封装。与基于液体电解质的电容器不同,KO-CAP具有非常长的操作寿命和高纹波电流处理能力。T52X/T530系列提供最广泛的电压、电容和外壳尺寸选项,并适用于高达48V DC电压轨的通用直流应用。

    技术参数


    - ESR值:低至5毫欧姆(mΩ)
    - 温度和电压稳定性:电容稳定
    - 无老化效应
    - 高纹波处理能力
    - 体积效率高
    - 高频电容保持率
    - 加速稳态老化测试
    - 浪涌电流测试
    - 无卤素环氧树脂且符合RoHS标准

    产品特点和优势


    - 超低ESR:提供非常低的ESR,减少损耗。
    - 稳定性和可靠性:电容在宽泛的温度和电压范围内保持稳定。
    - 高频率特性:优异的高频电容保持能力和较低的ESR,适合高频应用。
    - 抗老化设计:长时间运行后仍能保持原有性能。
    - 高可靠性:通过严格的行业测试标准,平均失效率为0.5%/1000小时。
    - 环保材料:采用无卤素环氧树脂,符合RoHS标准。

    应用案例和使用建议


    - 典型应用:包括DC/DC转换器、音频电路(如手机和基站、智能手机、MP3播放器)、电源输入、便携式电子产品(如笔记本电脑、显示器、SSD、HDD、USB、数码相机、GPS导航系统、WiFi模块)、电信、消费电子(如高速服务器)、高电压应用(如12V到48V电源输入轨)、空间受限的密集电路板、微处理器解耦、高纹波电流应用。
    - 使用建议:针对高频应用和大电流负载,推荐使用KO-CAP以确保长期可靠性和稳定性。在设计阶段应充分考虑应用条件,以确保正确选型和使用。

    兼容性和支持


    - 兼容性:KO-CAP与其他电子元件具有良好的兼容性,适用于各种类型的PCB布局。
    - 支持:KEMET提供详尽的技术文档和支持服务,包括K-SIM软件工具,用于模拟特定零件号的行为。

    常见问题与解决方案


    1. 问:电容在高温环境下会如何变化?
    - 答:电容在85°C/105°C/125°C范围内表现稳定。根据具体型号,需要查阅电气规范表以确定最大温度范围。
    2. 问:如何选择合适的额定电压?
    - 答:应根据应用的实际需求选择合适额定电压。例如,如果应用电压低于UC的90%,则应选择低于UC的额定电压,以延长使用寿命。
    3. 问:存储寿命需要注意哪些方面?
    - 答:电容应在105°C/125°C下进行存储,以避免电压相关的老化。存储时间通常为2000小时。

    总结和推荐


    KEMET的T52X/T530 KO-CAP有机电容器在高频和大电流应用中表现出色,其超低ESR和高电容保持率使其成为广泛应用的理想选择。它在高温和宽温范围内的稳定性能、出色的可靠性和符合RoHS标准的环保特性使其在市场上具有很强的竞争力。因此,强烈推荐在高要求应用中使用此产品。对于需要进一步技术支持或详细规格查询,可访问KEMET官方网站获取更多信息。

T525D227M006ATE025参数

参数
电容值 220μF
额定电压 6.3V
工作寿命 -
ESR-等效串联电阻 25mΩ@ 100kHz
容差 ±20%
长*宽*高 7.3mm*4.3mm*3.1mm
通用封装 2917
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

T525D227M006ATE025厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

T525D227M006ATE025数据手册

厂牌 PDF简要描述 下载
KEMET 钽电容 KEMET T525D227M006ATE025 T525D227M006ATE025数据手册

T525D227M006ATE025封装设计

查看详情并下载
Symbol
Footprint
3D Model
