R463I21004001M

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 10nF ±20% 聚丙烯 630V 310V 通孔安装 18mm*5mm*11.1mm
供应商型号: UA-R463I21004001M
供应商: 海外现货
标准整包数: 1000

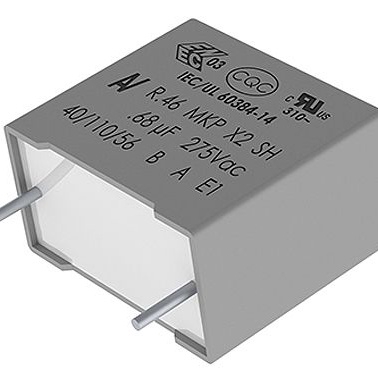

KEMET 薄膜电容 R463I21004001M

R463I21004001M概述

    # Metallized Polypropylene Film EMI Suppression Capacitors - R46 Series

    产品简介


    KEMET R46系列是专门设计用于电磁干扰(EMI)抑制的高性能电容器,适用于全球范围内的“跨线”应用。该系列产品属于X2类电容器,符合IEC 60384-14标准,提供卓越的安全性和可靠性。R46系列采用金属化聚丙烯薄膜封装,具备自熄树脂保护外壳,并具有出色的电气特性和环境适应能力,特别适合需要高电压和大电流的应用场景。
    主要功能与特点
    - EMI抑制:有效减少高频噪声,提升系统稳定性和抗干扰能力。
    - 安全分类:符合X2安全等级,适用于多种工业和消费电子领域。
    - 宽广的工作温度范围:支持极端环境下的可靠运行(-40°C至+110°C)。
    应用领域
    广泛应用于电源、电机驱动器、变频器、LED驱动电路等领域,尤其在需要高电压和恶劣环境条件下表现出色。

    技术参数


    以下是R46系列的技术规格:
    | 参数名称 | 规格值 |

    | 额定电压 | 310 VAC(50/60Hz),630 VDC |
    | 电容范围 | 0.01 µF 至 10 µF |
    | 耐压测试 | 工厂全检:2,200 VDC/1,500 VAC |
    | 温度范围 | -40°C 至 +110°C |
    | 湿度条件 | 年均湿度≤70%,短期≤85% |
    | 绝缘电阻 | ≥30,000 MΩ·µF(典型值) |
    | 自愈性 | 具备自我修复特性 |
    此外,R46系列还通过多项国际认证,包括ENEC、UL、cUL、CQC等,确保产品品质与合规性。

    产品特点和优势


    独特功能
    1. 自愈性:即使在过压情况下,也能自动恢复部分功能,延长使用寿命。
    2. 环保材料:采用无铅焊接技术和RoHS标准,满足环保要求。
    3. 高可靠性:支持长时间高温存储和高强度振动测试。
    市场竞争力
    R46系列凭借其优异的耐热性和稳定性,在高压高频应用场景中表现突出,尤其在工业级电源和电机控制设备中深受客户青睐。
    应用案例与使用建议
    实际应用场景
    1. 工业电源模块:用于降低开关电源中的电磁干扰,提高效率。
    2. LED驱动电路:帮助改善电路的功率因数和动态响应性能。
    3. 电机控制板:在高电压、大电流环境下实现稳定的EMI防护。
    使用建议
    - 在焊接过程中,需严格按照KEMET推荐的焊接曲线进行操作,避免过高的热应力对产品造成损坏。
    - 针对不同尺寸的组件,应根据具体需求选择合适的包装形式(如Tape & Reel或Bulk)。
    - 对于特殊环境(如极高湿度或低温区域),建议额外加强防护措施以确保长期稳定运行。

    兼容性和支持


    R46系列电容器可与其他主流电子元件无缝配合使用,并且支持Tape & Reel自动化生产流程。KEMET公司提供全面的技术支持服务,包括样品寄送、定制开发及售后维修,确保客户无忧采购。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 焊接后出现焊点松动 | 检查焊接曲线是否符合标准,调整预热时间。 |
    | 长期存储后电容值下降 | 确保存储条件满足手册要求,避免过度潮湿。 |
    | 使用时发热严重 | 改善散热设计,增加空气流通路径。 |
    总结与推荐
    产品综合评估
    KEMET R46系列是一款集高效能、安全性与环保特性于一体的优秀EMI抑制电容器。无论是从技术参数还是实际应用来看,该产品都展现了卓越的表现力,特别适合高要求的工业及商业领域。
    推荐意见
    强烈推荐给需要高性能EMI抑制解决方案的设计工程师和技术采购人员。尽管初期成本可能略高于普通电容器,但其优异的稳定性和长寿命将显著降低整体项目风险和维护成本。对于追求卓越品质的客户而言,R46系列无疑是最佳选择之一。

    参考链接: [KEMET官网](https://www.kemet.com)
    © KEMET Electronics Corporation • All rights reserved

R463I21004001M参数

参数
电容值 10nF
容差 ±20%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC 310V
额定电压-DC 630V
长*宽*高 18mm*5mm*11.1mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

R463I21004001M厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

R463I21004001M数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET R463I21004001M R463I21004001M数据手册

R463I21004001M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.1018 ¥ 0.8527
4000+ $ 0.1009 ¥ 0.8453
9000+ $ 0.0995 ¥ 0.8338
库存: 2000
起订量: 2000 增量: 1000
