首页  >  产品百科  >  PHE450PB4470JR06

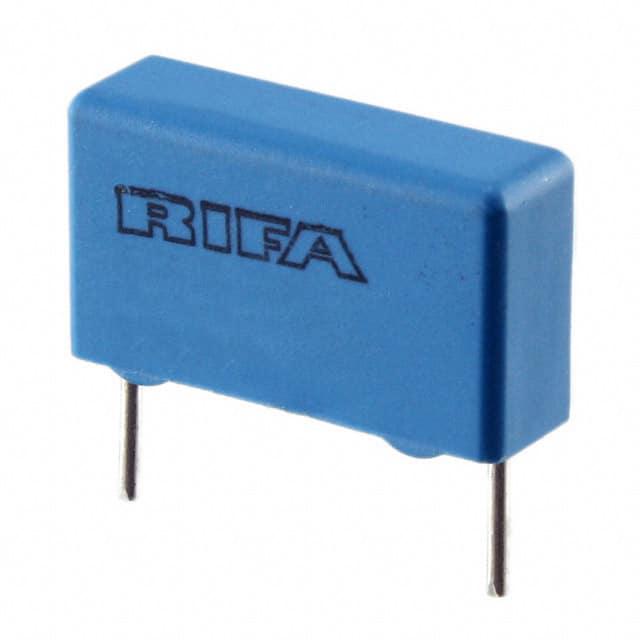

PHE450PB4470JR06

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 4.7nF ±5% 聚丙烯 1KV 600V 通孔安装 18mm*5.5mm*10.5mm
供应商型号: 399-PHE450PB4470JR06-ND
供应商: Digi-Key
标准整包数: 1
KEMET 薄膜电容 PHE450PB4470JR06

PHE450PB4470JR06概述


    产品简介


    PHE450系列双金属聚丙烯薄膜电容器是KEMET公司推出的一款高性能电容器,采用双金属聚酯薄膜作为电极材料,具有优异的电气特性和可靠性。该系列产品广泛应用于高电流应力下的高频应用场合,如电视中的偏转电路和开关电源(SMPS)中的保护电路,也适用于通用目的、脉冲及直流瞬态抑制应用。

    技术参数


    - 额定电压:直流250 – 3,000 VDC;交流180 – 1,000 VAC
    - 电容范围:0.00033 – 10 µF
    - 引脚间距:7.5 – 37.5 mm
    - 电容容差:±5%,其他容差可根据需求定制
    - 气候类别:符合IEC 60068–1的55/105/56/B
    - 包装方式:符合IEC 60286–2标准的卷带包装
    - 环保特性:RoHS合规,无铅端子
    - 工作温度范围:-55°C至+105°C

    产品特点和优势


    PHE450系列双金属聚丙烯薄膜电容器的独特之处在于其高耐压能力、宽广的工作温度范围和优良的稳定性。采用双金属聚酯薄膜电极,使得该电容器在高频应用中表现出色,同时具备出色的电容容差控制。此外,该电容器封装于自熄灭树脂中,符合UL 94 V–0标准,提高了安全性和可靠性。RoHS合规的无铅端子使其在环保方面也颇具优势,符合当前的市场趋势。

    应用案例和使用建议


    典型应用场景包括电视中的偏转电路、开关电源(SMPS)的保护电路以及电子镇流器等。在这些应用中,PHE450系列电容器能够有效应对高电流应力和高频波动。
    使用建议:
    - 在安装过程中确保引脚间距与设计相符,避免因间距不一致导致的不良接触或故障。
    - 使用前仔细检查电容器的标称值,以确保其满足应用要求。
    - 在高温环境中使用时,需注意额定电压随温度变化的情况,防止过热损坏。

    兼容性和支持


    PHE450系列电容器采用了标准的引脚间距和封装方式,易于与其他电子元器件和设备进行兼容连接。KEMET公司为该产品提供了详细的安装指南和技术支持服务,确保用户能够充分利用该产品的性能。

    常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 电容器工作时发热明显 | 检查负载是否超出额定范围,适当调整电路参数 |
    | 电容器耐压下降 | 确认实际工作环境温度,可能需要降额使用 |
    | 电容器内部发生闪络 | 检查电路是否存在短路现象,必要时更换电容器 |

    总结和推荐


    综上所述,PHE450系列双金属聚丙烯薄膜电容器凭借其卓越的电气特性、广泛的适用范围和可靠的稳定性,在众多高频应用场合中展现出显著的优势。对于追求高性能和高可靠性的电子产品开发人员来说,PHE450系列电容器无疑是一个值得考虑的选择。因此,我们强烈推荐在相关应用中选用PHE450系列电容器。

PHE450PB4470JR06参数

参数
电容值 4.7nF
容差 ±5%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC 600V
额定电压-DC 1KV
长*宽*高 18mm*5.5mm*10.5mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,袋装

PHE450PB4470JR06厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

PHE450PB4470JR06数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET PHE450PB4470JR06 PHE450PB4470JR06数据手册

PHE450PB4470JR06封装设计

查看详情并下载
Symbol
Footprint
3D Model
