R46KN3470JBN0M

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 470nF ±20% 聚丙烯,金属化 560V 275V 通孔安装 26.5mm*7mm*16.1mm
供应商型号: ZT-R46KN3470JBN0M
供应商: 海外现货
标准整包数: 1

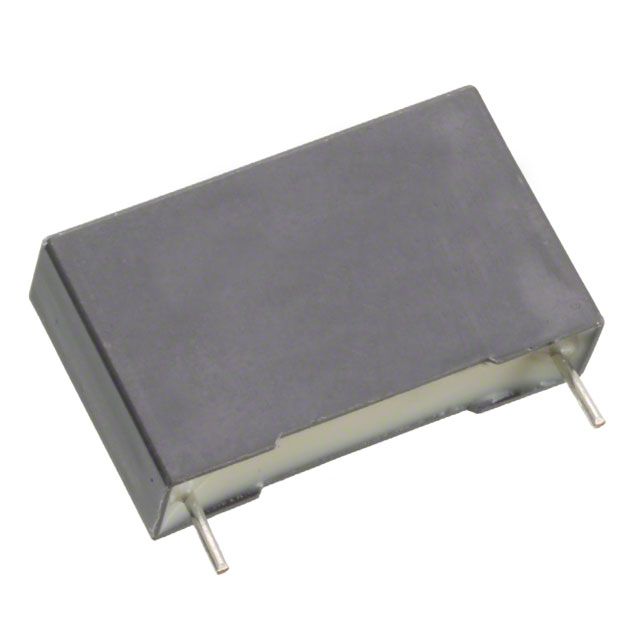

KEMET 薄膜电容 R46KN3470JBN0M

R46KN3470JBN0M概述

    KEMET R46 系列 X2 安全分类聚丙烯薄膜电磁干扰抑制电容器

    产品简介


    KEMET 的 R46 系列是一款 X2 安全分类的聚丙烯薄膜电磁干扰(EMI)抑制电容器,专为全球范围内交流线路上的 EMI 抑制应用设计。这些电容器的主要功能是在不会导致用户接触到电击风险的情况下提供可靠的 EMI 滤波效果。R46 系列电容器被广泛应用于各种电子产品中,尤其是在需要高可靠性 EMI 抑制的场合。

    技术参数


    - 安全认证: ENEC, UL, cUL, CQC
    - 额定电压: 275 VAC (50/60 Hz)
    - 电容范围: 0.01 µF 至 10 µF
    - 引脚间距: 10.0 mm 至 37.5 mm
    - 电容公差: ±10%, ±20%
    - 气候类别: 40/110/56 (IEC 60068-1)
    - 包装: 符合 IEC 60286-2 标准的卷带和盘
    - 环保合规: RoHS 认证,无铅端子
    - 工作温度范围: -40°C 至 +110°C
    - 测试电压: 2,200 VDC/1,500 VAC(100% 工厂筛选测试)
    - 自愈性能: 具备自愈特性

    产品特点和优势


    - 安全认证: 拥有多项国际安全认证,如 ENEC、UL、cUL 和 CQC。
    - 宽广的工作温度范围: 能够在极端环境下保持稳定性能,适用于严苛的应用环境。
    - 高耐热性能: 使用耐热材料封装,能够在高达 110°C 的环境中工作。
    - 自愈性能: 在过电压或短路情况下具备自我修复能力,提高了电容器的可靠性和寿命。
    - 环保材料: 符合 RoHS 标准,无铅端子,符合现代环保要求。

    应用案例和使用建议


    - 电磁干扰抑制: R46 系列特别适用于需要对交流线路上的 EMI 进行有效抑制的应用场景,例如家庭电器、计算机、工业设备等。
    - 选择适当的引脚间距: 根据实际应用需求选择合适的引脚间距,确保电容器能够适应电路板的设计。
    - 注意焊接条件: 使用适合高温的焊接工艺,如 SAC 或 SnCu 合金,以防止电容器损坏。遵循 KEMET 推荐的焊接曲线进行焊接。

    兼容性和支持


    - 兼容性: R46 系列电容器可以与大多数标准 PCB 设计兼容,具体请参考订购选项表。
    - 技术支持: KEMET 提供全面的技术支持和维护服务,如有任何疑问或问题,可随时联系制造商。

    常见问题与解决方案


    - 问题 1: 电容器过热损坏
    - 解决方案: 选择合适的工作温度范围,避免长时间暴露于高温环境中。
    - 问题 2: 焊接过程中电容器损坏
    - 解决方案: 遵循 KEMET 推荐的焊接曲线,使用合适的焊接材料,如 SAC 或 SnCu 合金。
    - 问题 3: 电容值偏差
    - 解决方案: 检查电容器是否在规定的温度范围内工作,避免过度振动或冲击。

    总结和推荐


    KEMET R46 系列电容器凭借其卓越的安全性能、高可靠性、宽广的工作温度范围和环保特性,在 EMI 抑制应用中表现出色。该系列产品非常适合用于对可靠性要求极高的场合,如家电、工业设备、通信设备等领域。总的来说,KEMET R46 系列电容器是值得信赖的选择。

R46KN3470JBN0M参数

参数
电容值 470nF
容差 ±20%
介电材料 聚丙烯,金属化
ESR-等效串联电阻 -
额定电压-AC 275V
额定电压-DC 560V
长*宽*高 26.5mm*7mm*16.1mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

R46KN3470JBN0M厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

R46KN3470JBN0M数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET R46KN3470JBN0M R46KN3470JBN0M数据手册

R46KN3470JBN0M封装设计

查看详情并下载
Symbol
Footprint
3D Model
