R46KI24700001K

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 47nF ±10% 聚丙烯 15mm 560V 275V 通孔安装 18mm*5mm*11.1mm
供应商型号: N-R46KI24700001K
供应商: 云汉优选
标准整包数: 1

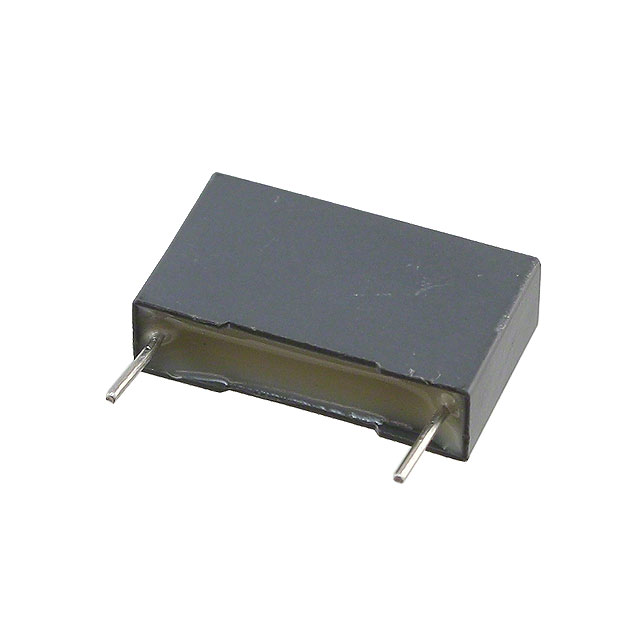

KEMET 薄膜电容 R46KI24700001K

R46KI24700001K概述

    产品概述

    产品简介


    本篇技术手册介绍了KEMET公司生产的R46系列金属化聚丙烯薄膜EMI抑制电容器。这类电容器属于X2安全分类等级,主要应用于全球范围内的电磁干扰(EMI)抑制应用。这些电容器适用于对电容失效不会导致暴露于电击风险的应用场景,如跨接线路应用,但不适用于“串联电网”类应用。

    技术参数


    - 安全认证:ENEC, UL, cUL, CQC
    - X2等级:符合IEC 60384-14标准
    - 额定电压:275 VAC (50/60 Hz)
    - 电容范围:0.01 μF - 10 μF
    - 引脚间距:10.0 mm - 37.5 mm
    - 容差:±10%, ±20%
    - 气候类别:40/110/56,符合IEC 60068-1
    - 包装方式:符合IEC 60286-2标准
    - 环保特性:RoHS符合且无铅端子
    - 工作温度范围:-40°C 至 +110°C
    - 100%工厂测试:在2200 VDC/1500 VAC下进行
    - 自愈特性
    应用案例
    该系列产品广泛用于各种需要电磁干扰抑制的应用场景,特别是在高要求的安全标准下。例如,家用电器、工业控制设备和通讯设施等。
    特点与优势
    1. 高度可靠性:通过了多项国际认证,保证产品的安全性和可靠性。
    2. 自愈特性:当电容器内部发生过压损坏时,能够自我修复,延长使用寿命。
    3. 宽温范围:能够在极端环境下稳定工作,适用范围广泛。
    4. 环保设计:符合RoHS标准,且不含铅,有利于环境保护。
    5. 严格测试:所有产品均经过100%出厂测试,确保质量。
    使用指南

    应用案例和使用建议


    应用案例
    1. 家用电器:如微波炉、空调等,防止电磁干扰对电路的影响。
    2. 工业控制系统:如PLC、电机驱动等,保障设备稳定运行。
    3. 通信设备:如路由器、交换机等,提高信号质量和系统稳定性。
    使用建议
    1. 焊接温度管理:由于聚丙烯电容器对热敏感,焊接过程中需严格按照推荐的温度曲线操作,避免温度过高导致损坏。
    2. 引脚间距选择:根据具体应用场景选择合适的引脚间距,以确保安装方便且可靠。
    3. 存储条件:保持适当的存储环境,避免过度潮湿或高温导致的电容器老化。

    兼容性和支持


    该产品具有良好的兼容性,可以轻松集成到现有的电路设计中。KEMET公司提供了详尽的技术支持和售后服务,包括安装指导和技术咨询。
    常见问题解答
    常见问题及解决方案
    1. 问:如何确保电容器在焊接过程中不被损坏?
    - 答:严格按照推荐的焊接温度曲线操作,避免高温导致电容器损坏。
    2. 问:不同引脚间距的电容器有何区别?
    - 答:不同的引脚间距适用于不同的应用场景。通常情况下,较大的引脚间距可以提高安装便利性,而较小的引脚间距则适用于紧凑的空间布局。
    3. 问:存储期间需要注意哪些事项?
    - 答:建议存储温度不超过80°C,相对湿度低于85%,以确保电容器性能不受影响。
    总结与推荐
    R46系列金属化聚丙烯薄膜EMI抑制电容器是一款高性能、高可靠性的产品,特别适用于对电磁干扰敏感的应用场景。其宽泛的工作温度范围、严格的测试标准以及良好的兼容性使其成为众多设备的理想选择。鉴于其卓越的品质和广泛应用前景,我们强烈推荐使用这款产品。

R46KI24700001K参数

参数
电容值 47nF
容差 ±10%
介电材料 聚丙烯
引线间距 15mm
额定电压-AC 275V
额定电压-DC 560V
ESR-等效串联电阻 -
长*宽*高 18mm*5mm*11.1mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

R46KI24700001K厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

R46KI24700001K数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET R46KI24700001K R46KI24700001K数据手册

R46KI24700001K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
650+ $ 0.1749 ¥ 1.4867
2000+ $ 0.1267 ¥ 1.0769
库存: 2098
起订量: 650 增量: 1
交货地:
最小起订量为:650
合计: ¥ 966.35
