T530X157M016ATE025

产品分类: 钽电容
厂牌: KEMET
产品描述: 150μF 2000h@ 105°C ±20% 16V 25mΩ@ 100kHz 2917 贴片安装 7.3mm*4.3mm*4.3mm
供应商型号: 11M-T530X157M016ATE025
供应商: 云汉优选
标准整包数: 1

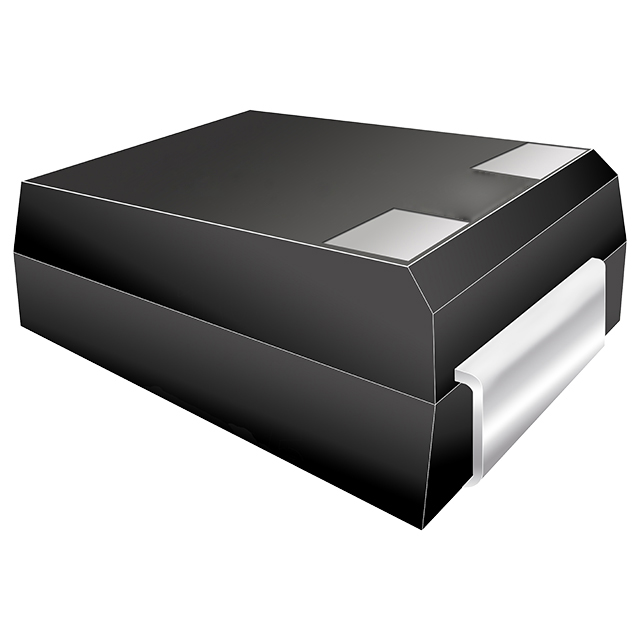

KEMET 钽电容 T530X157M016ATE025

T530X157M016ATE025概述


    产品简介


    T530X157M016ATE025电子元器件是一款表面贴装(SMD)聚合物钽电容。这款电容器具有多阳极设计,低等效串联电阻(ESR),非常适合需要高可靠性及稳定性的应用场合。它特别适用于便携式电子设备、通信设备及各种消费类电子产品中的电源管理和滤波应用。

    技术参数


    - 外形尺寸:L 7.3mm ± 0.3mm,W 4.3mm ± 0.3mm,H 4mm ± 0.3mm
    - 封装方式:T&R带盘,每盘500个
    - 电容量:150 μF,容差为±20%
    - 额定电压:16 VDC(105°C)、10.72 VDC(125°C)
    - 工作温度范围:-55°C 至 +125°C
    - 额定温度:105°C
    - 寿命:2000小时(125°C)
    - 湿度测试:60°C,90%RH,1000小时,无负载
    - 损耗因子:8%(120Hz,25°C)
    - 等效串联电阻(ESR):25mΩ(100kHz,25°C)
    - 纹波电流能力:3300mA(100kHz,45°C),2310mA(85°C),825mA(125°C)
    - 漏电流:240μA(5分钟,25°C)

    产品特点和优势


    - 低等效串联电阻(ESR):有效减少电容内部的功率损耗,提高能效。
    - 聚合物钽材料:提高了电容的耐久性和可靠性。
    - 多阳极设计:改善电容器的均流能力和散热效率。
    - 符合RoHS标准:环保且对人体无害。
    - 体积小巧:紧凑的设计使电容器占用空间更小,便于集成到电路板上。

    应用案例和使用建议


    应用案例
    - 电源管理:适用于移动设备如手机、平板电脑及笔记本电脑的电源管理模块。
    - 滤波应用:广泛应用于通信设备的电源供应部分,保证稳定的输出。
    - 消费类电子产品:如智能手表、蓝牙耳机等小型电子设备的电池保护和充电管理。
    使用建议
    - 安装方向:由于多阳极设计,安装时注意正负极的方向,避免短路。
    - 散热设计:在高纹波电流的应用环境中,确保良好的散热设计,以防止电容器过热。
    - 选择合适的电源设计:对于高功率应用,应选择能够承受高纹波电流的电容器型号,以避免因纹波电流过大而造成的损坏。

    兼容性和支持


    - 兼容性:T530系列电容器与大多数主流的PCB制造工艺兼容,可以方便地集成到现有的设计中。
    - 技术支持:KEMET公司提供详尽的技术文档和在线支持,帮助客户解决问题并优化设计方案。

    常见问题与解决方案


    - 问题1:如何确认电容器是否损坏?
    - 解决方案:通过万用表检测电容器的ESR值,如果ESR显著增加,则可能已经损坏。

    - 问题2:电容器在高温环境下工作是否稳定?
    - 解决方案:确保在设计阶段充分考虑散热问题,使用合适的散热措施,以保证电容器能在高温下正常工作。

    - 问题3:电容器的漏电流是否影响其使用寿命?
    - 解决方案:电容器的漏电流是不可避免的,但只要不超过规格书中的最大值,通常不会对电容器的寿命产生严重影响。

    总结和推荐


    综上所述,T530X157M016ATE025是一款高效、可靠的聚合物钽电容器。它具备低ESR、高纹波电流能力及优良的热稳定性,非常适合多种高性能电子产品的需求。结合KEMET公司的强大技术支持,这款电容器无疑是市场上极具竞争力的选择。因此,强烈推荐在需要高性能电容的应用中使用T530系列电容器。

T530X157M016ATE025参数

参数
电容值 150μF
额定电压 16V
工作寿命 2000h@ 105°C
ESR-等效串联电阻 25mΩ@ 100kHz
容差 ±20%
长*宽*高 7.3mm*4.3mm*4.3mm
通用封装 2917
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

T530X157M016ATE025厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

T530X157M016ATE025数据手册

厂牌 PDF简要描述 下载
KEMET 钽电容 KEMET T530X157M016ATE025 T530X157M016ATE025数据手册

T530X157M016ATE025封装设计

查看详情并下载
Symbol
Footprint
3D Model
