C1812C102KHRAC7800

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 1nF ±10% X7R 3KV 1812 贴片安装 4.5mm*3.2mm*3.2mm
供应商型号: UA-C1812C102KHRAC7800
供应商: 海外现货
标准整包数: 1000

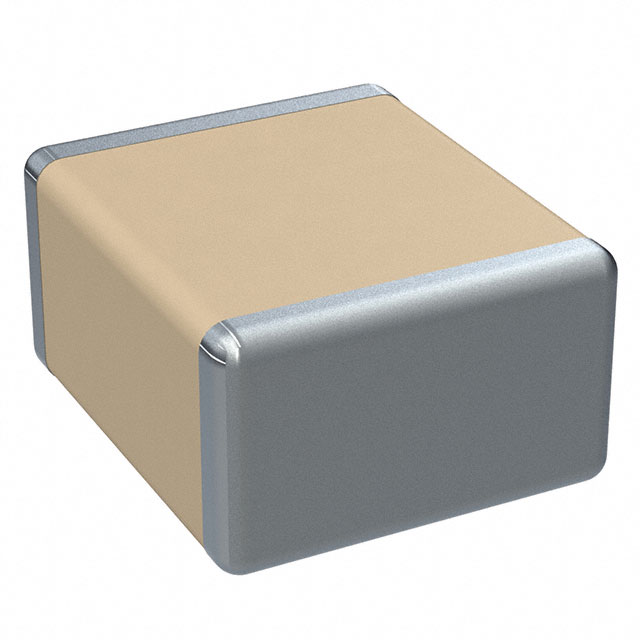

KEMET 陶瓷电容 C1812C102KHRAC7800

C1812C102KHRAC7800概述

    KEMET 高压表面贴装多层陶瓷电容器(MLCC)X7R介电材料

    产品简介


    KEMET推出的高压表面贴装多层陶瓷电容器(SMD MLCC)X7R介电材料系列具有从-55°C到+125°C的工作温度范围。这类电容器属于EIA分类下的II类材料,主要用于旁路和去耦应用,或是频率区分电路中,其中Q值和电容特性稳定性不是关键因素。它们特别适用于开关电源和照明镇流器中,因能在高频率下表现出色,而被广泛应用于全球设计工程师的首选电介质。

    技术参数


    - 工作温度范围:-55°C 到 +125°C
    - 容差:±5%,±10%,±20%
    - 额定电压:500VDC,630VDC,1KV,1.5KV,2KV,2.5KV,3KV
    - 容量范围:10pF 到 560nF
    - 绝缘电阻(IR):见绝缘电阻限制表
    - 损耗因子(DF):最大值为2.5%
    - 频率响应:1kHz或120Hz,具体取决于电容量大小

    产品特点和优势


    - 宽泛的工作温度范围:可在极端环境中稳定工作。
    - 卓越的高频性能:适用于高速信号处理。
    - 无铅且符合RoHS和REACH标准:环保友好。
    - 多尺寸选择:提供多种封装尺寸,如EIA 0603、0805、1206、1210、1808、1812、1825、2220和2225等。
    - 非极性:安装方便,无需担心极性问题。
    - 汽车级(AEC-Q200):满足汽车行业严格要求。
    - 锡电镀:出色的可焊性,采用100%纯哑光锡电镀。

    应用案例和使用建议


    典型应用场景包括:
    - 开关模式电源(输入滤波器、谐振器、谐振腔电路、消噪电路、输出滤波器)
    - 高压耦合及直流隔离
    - 照明镇流器
    - 电压倍增电路
    - DC/DC转换器
    建议在使用时注意不要将这些电容器用于交流线路滤波或脉冲应用。此外,可能需要对外部表面进行涂层处理以防止外部表面弧光。

    兼容性和支持


    KEMET提供了多种封装选项,包括7”卷盘和13”卷盘,适用于不同应用需求。此外,KEMET还提供了汽车级产品,符合AEC-Q200标准,确保在汽车领域的可靠性。

    常见问题与解决方案


    - Q: 为什么有些电容在高湿度环境下表现不佳?
    - A: 需要增加电路板的保护涂层,防止湿气侵入。此外,确保使用合适的绝缘材料以提高电容器的绝缘性能。
    - Q: 如何确保电容器在高频率下的稳定性能?
    - A: 在测试过程中保持恒定的设定电压水平,利用自动电平控制(ALC)功能确保测量准确性。
    - Q: 如何判断电容器是否损坏?
    - A: 使用数字万用表进行简单的电阻测试,如果阻值显著偏离预期值,则可能表示电容器损坏。

    总结和推荐


    这款KEMET的高压表面贴装MLCC X7R介电材料具有广泛的应用范围和强大的性能。其优越的高温稳定性、高频响应能力以及环保特性使其成为现代电子设计的理想选择。对于需要在极端环境条件下工作的应用场合,这是一款值得信赖的产品。因此,我们强烈推荐此款电容器给需要高性能和可靠性的电子设计师们。

C1812C102KHRAC7800参数

参数
电容值 1nF
容差 ±10%
温度系数 X7R
额定电压 3KV
长*宽*高 4.5mm*3.2mm*3.2mm
通用封装 1812
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

C1812C102KHRAC7800厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C1812C102KHRAC7800数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C1812C102KHRAC7800 C1812C102KHRAC7800数据手册

C1812C102KHRAC7800封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.2313 ¥ 1.9379
2000+ $ 0.2313 ¥ 1.9379
库存: 11000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 1937.9
直接购买
加入购物车
