首页  >  产品百科  >  R75RW41504040K

R75RW41504040K

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 1.5μF ±10% 聚丙烯 1.25KV 600V 3.2mΩ 通孔安装 41.5mm(长度)*44mm(高度)
供应商型号: 399-R75RW41504040K-ND
供应商: Digi-Key
标准整包数: 216

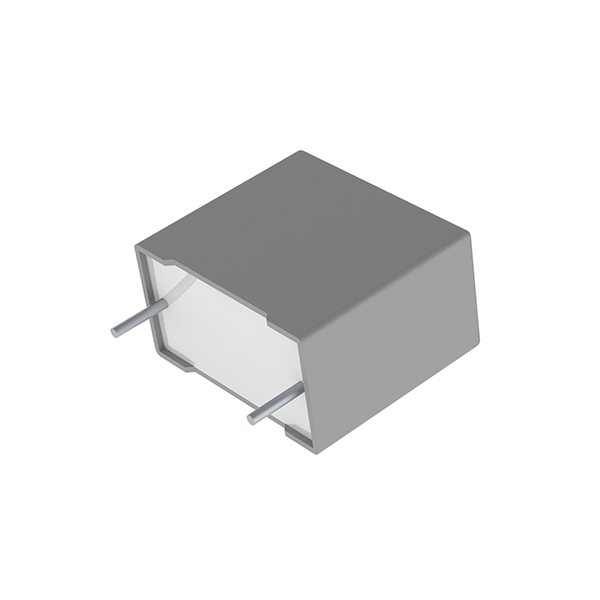

KEMET 薄膜电容 R75RW41504040K

R75RW41504040K概述

    # KEMET R75 系列聚丙烯脉冲/高频电容器

    产品简介


    KEMET R75 系列是单层金属化聚丙烯薄膜电容器,采用径向引线设计,适用于直流和脉冲应用,尤其适合汽车级电子设备。此系列产品具有高电压范围、宽泛的电容值区间及优良的热稳定性,广泛应用于高频率、高电流电路,如谐振电路、可控硅整流器(SCR)和IGBT的换流电路,以及SiC(例如MOSFET)和高压中高电流的DC链路。
    主要功能
    - 脉冲能量存储
    - 高频电路的滤波和平滑作用
    - 提供出色的自愈特性
    应用领域
    - 自动化控制设备
    - 汽车电子系统
    - 工业电源转换
    - 可再生能源逆变器

    技术参数


    | 参数 | 规格范围 |

    | 工作电压(VDC) | 160 – 2,000 V |
    | 额定电容(pF – µF) | 220 pF – 33 µF |
    | 引线间距(mm) | 7.5 – 37.5 |
    | 容量公差 | ±5%, ±10%, ±20% |
    | 气候类别 | 55/105/56 IEC 60068–1 |
    | 工作温度范围 | −55°C 至 +105°C |
    | RoHS合规性 | 符合 |
    | 包装方式 | 卷带包装(符合IEC 60286–2标准) |
    | 引线焊接 | 电焊至金属膜层 |

    产品特点和优势


    1. 电压范围广:支持从160 VDC到2,000 VDC的工作电压,适应多种高压需求。
    2. 优异的环境适应性:能在极端温度下保持稳定性能,符合AEC-Q200汽车标准。
    3. 自愈能力:当过压情况发生时,能够自我修复并恢复性能。
    4. 可靠性强:寿命超过20万小时(在85°C环境下),故障率低于1 FIT(每十亿小时故障率)。
    5. 高耐热性:UL94 V–0阻燃等级外壳材料提供额外保护。

    应用案例和使用建议


    典型应用案例
    - 谐振电路:用于交流电机启动器的谐振电路。
    - 换流电路:作为SCR和IGBT换流电路的辅助元件。
    - DC链路:为逆变器提供高效的DC过滤支持。
    使用建议
    - 在高电流应用中,确保使用适当尺寸的引线以避免过热。
    - 在高温环境中使用时,需注意进行降额操作以延长使用寿命。
    - 对于需要更高可靠性的场合,建议优先选择AEC-Q200认证型号。

    兼容性和支持


    - 兼容性:R75系列与大多数工业标准连接器和模块兼容,便于集成。
    - 技术支持:KEMET提供详尽的技术文档和支持服务,包括详细的安装指南和技术咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 容量下降过多 | 确保操作温度不超出规定范围,定期检查维护。 |
    | 温度过高 | 减少负载或增加散热措施,确保环境温度适宜。 |
    | 接触不良 | 检查引线焊接质量,必要时重新焊接或更换组件。|

    总结和推荐


    KEMET R75系列电容器以其卓越的性能、广泛的适用性和强大的可靠性,在高压、高频电子应用中表现出色。无论是在工业自动化还是汽车电子领域,该系列产品都展现了强大的市场竞争力。对于需要高性能电容器的应用场景,我们强烈推荐选用KEMET R75系列。其出色的自愈能力、严格的温湿度适应性及长期稳定的使用寿命,使其成为众多高端应用的理想选择。

R75RW41504040K参数

参数
电容值 1.5μF
容差 ±10%
介电材料 聚丙烯
额定电压-AC 600V
额定电压-DC 1.25KV
ESR-等效串联电阻 3.2mΩ
长*宽*高 41.5mm(长度)*44mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

R75RW41504040K厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

R75RW41504040K数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET R75RW41504040K R75RW41504040K数据手册

R75RW41504040K封装设计

查看详情并下载
Symbol
Footprint
3D Model
