F861DI684M310Z

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 680nF ±20% 聚丙烯 630V 310V 通孔安装 7mm(宽度)
供应商型号: N-F861DI684M310Z
供应商: 云汉优选
标准整包数: 1

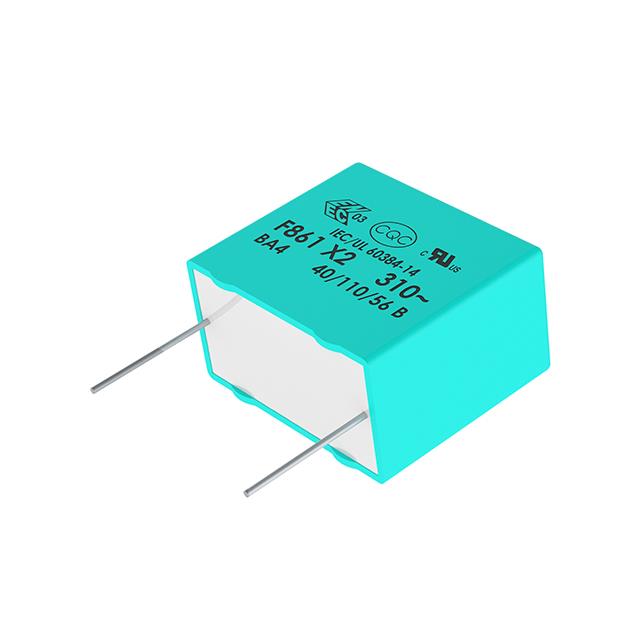

KEMET 薄膜电容 F861DI684M310Z

F861DI684M310Z概述

    电子元器件技术手册:F861系列交流线EMI抑制聚丙烯薄膜电容器

    1. 产品简介


    F861系列是一种专门用于电磁干扰(EMI)噪声抑制的交流线路电容器。这些电容器特别适用于需要X2安全分类的应用场景。此系列电容器具有广泛的适用性,适用于各类交流线EMI抑制和RC网络设计。产品采用了金属化聚丙烯膜封装于自熄树脂材料之中,并通过UL 94 V-0标准认证。

    2. 技术参数


    - 额定电压:310 VAC(50/60 Hz)
    - 容值范围:0.01 μF 至 4.7 μF
    - 引脚间距:7.5 mm 至 37.5 mm
    - 容差:±20%,±10%
    - 气候类别:40/110/56(符合IEC 60068–1)
    - 封装方式:符合IEC 60286–2标准的卷带式
    - RoHS合规性:无铅端子
    - 工作温度范围:-40°C 至 +110°C
    - 工厂测试:100% 在1,900 VDC下进行测试

    3. 产品特点和优势


    - 安全认证:通过ENEC、UL、cUL、CQC等安全认证
    - 可靠性高:符合严格的IEC 60384-14标准
    - 兼容性强:适用于多种封装方式和引脚间距,适应不同应用场景
    - 环境友好:RoHS合规,无卤素

    4. 应用案例和使用建议


    - 应用场景:适用于EMI噪声抑制,如电磁干扰抑制、电源滤波等。特别是在对安全要求高的X2安全分类的应用中表现出色。
    - 使用建议:
    - 在选择电容器时,需根据具体电路需求选择合适的容值和引脚间距。
    - 考虑到高温环境下工作,确保散热设计合理,避免因过热导致性能下降。
    - 注意避免电容器受到机械振动和冲击,以免影响使用寿命。

    5. 兼容性和支持


    - 兼容性:可与各种通用电路板设计配合使用,广泛应用于家电、工业设备等领域。
    - 技术支持:提供详细的技术文档和售后服务,以帮助客户更好地了解产品特性和使用方法。

    6. 常见问题与解决方案


    - 问题1:电容器在高温环境下工作不稳定。
    - 解决办法:优化散热设计,确保电路周围温度不超过产品规定的最大温度限制。
    - 问题2:电容器在振动环境下容易损坏。
    - 解决办法:加固安装位置,增加防震措施,如使用缓冲垫片。
    - 问题3:电容器出现容值变化。
    - 解决办法:检查电路是否存在过压情况,确保电压在安全范围内。

    7. 总结和推荐


    F861系列交流线EMI抑制聚丙烯薄膜电容器以其出色的EMI抑制能力、高安全性、以及良好的温度和湿度适应性,成为市场上一个非常有竞争力的产品。其广泛的适用性和优良的环境性能使其成为许多高性能电路的理想选择。总体而言,该产品值得推荐,特别是对于需要在复杂电磁环境中保证系统稳定性的应用场合。

F861DI684M310Z参数

参数
电容值 680nF
容差 ±20%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC 310V
额定电压-DC 630V
长*宽*高 7mm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

F861DI684M310Z厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

F861DI684M310Z数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET F861DI684M310Z F861DI684M310Z数据手册

F861DI684M310Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
