首页  >  产品百科  >  T521X477M016ATE020

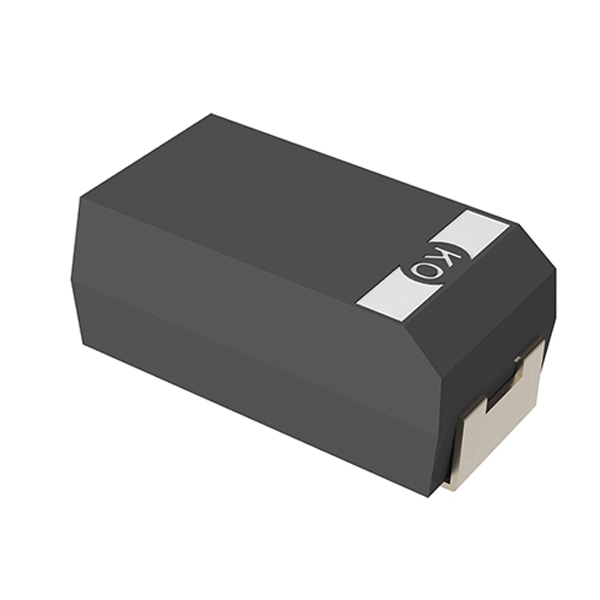

T521X477M016ATE020

产品分类: 钽电容
厂牌: KEMET
产品描述: 470μF 16V 贴片安装
供应商型号: 12A-T521X477M016ATE020
供应商: 国内现货
标准整包数: 500
KEMET 钽电容 T521X477M016ATE020

T521X477M016ATE020概述

    KEMET Organic Capacitor (KO-CAP®) T52X/T530 Polymer Electrolytic Capacitors

    1. 产品简介


    KEMET Organic Capacitor (KO-CAP) 是一款固态电解质电容器,具备导电聚合物阴极,能够提供非常低的等效串联电阻(ESR)和高频条件下优异的电容保持能力。KO-CAP 结合了多层陶瓷电容器的低 ESR、铝电解电容器的高电容和钽电容器的体积效率,所有这些功能都集成在一个表面贴装的封装内。与基于液体电解质的电容器不同,KO-CAP 具有非常长的使用寿命和高纹波电流处理能力。
    T52X/T530 系列提供了 KO-CAP 家族中最广泛的电压范围、电容和尺寸选项,适用于高达 48 伏直流电压轨的一般直流应用。

    2. 技术参数


    - 额定电压范围: 2 - 75 伏
    - 操作温度: -55°C 至 85°C/105°C/125°C(取决于具体型号)
    - 电容范围: 4.7 μF 至 1,500 μF(120 Hz/25°C)
    - 电容容差: K 级(±10%),M 级(±20%)
    - 频率响应: 参见产品型号电气规范表
    - 损耗因子 (DF): 参见产品型号电气规范表
    - 等效串联电阻 (ESR): 参见产品型号电气规范表
    - 漏电流: 参见产品型号电气规范表
    - 加速老化测试: 100% 的稳态加速老化
    - 浪涌电流测试: 100% 测试

    3. 产品特点和优势


    - 超低 ESR: 最低可达 5 mΩ
    - 稳定的电容温度特性: 在温度和电压范围内稳定
    - 无老化效应: 不随时间变化
    - 高纹波处理能力
    - 体积效率高
    - 高频电容保持能力

    4. 应用案例和使用建议


    - 典型应用: DC/DC 转换器、音频电路、电源输入端、便携式电子产品、通信设备、消费电子产品、高压应用(如 12 V 到 48 V 电源输入轨)、空间受限的密集电路、微处理器去耦、高纹波电流应用
    - 使用建议:
    - 选择合适的电容值: 根据应用需求选择合适的电容值,以确保稳定性和可靠性。
    - 注意环境条件: 在高温和高湿度环境下,要特别注意电容器的使用寿命和性能。
    - 正确的焊接工艺: 使用无铅焊料时要注意焊料的成分,以确保长期可靠性和符合RoHS标准。

    5. 兼容性和支持


    - 环保认证: 符合RoHS标准,无卤素,UL94 V-0 等级环氧树脂
    - 软件支持: KEMET K-SIM 软件可用于模拟组件的行为,包括频率、环境温度和直流偏置水平。

    6. 常见问题与解决方案


    - 问题1: 高温环境下电容器性能下降。
    - 解决方案: 选择更高温度等级的产品,确保应用温度低于最大允许温度。
    - 问题2: 焊接过程中出现锡铅不均匀问题。
    - 解决方案: 选用非磁性无铅焊料,如Ni-Pd-Au或非磁性100%锡。
    - 问题3: 额定电压与实际工作电压不匹配。
    - 解决方案: 根据应用电压选择合适的电容器,尽量使应用电压低于额定电压的90%。

    7. 总结和推荐


    KO-CAP 电容器具有出色的性能和稳定性,尤其适用于需要高可靠性和稳定性的应用场合。它不仅提供了非常低的 ESR 和高频下的优异电容保持能力,还具有较长的使用寿命和高纹波电流处理能力。因此,我们强烈推荐此款电容器用于多种工业和消费电子产品设计中。对于需要高性能电容的设计师来说,KEMET T52X/T530系列电容器是理想的选择。

T521X477M016ATE020参数

参数
电容值 470μF
工作寿命 -
ESR-等效串联电阻 -
容差 -
额定电压 16V
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

T521X477M016ATE020厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

T521X477M016ATE020数据手册

厂牌 PDF简要描述 下载
KEMET 钽电容 KEMET T521X477M016ATE020 T521X477M016ATE020数据手册

T521X477M016ATE020封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 1.6543 ¥ 13.7972
5000+ $ 1.6047 ¥ 13.3832
库存: 5000
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 6898.6
直接购买
加入购物车
