PHA223MLL3800ME4

产品分类:
厂牌: KEMET
产品描述:
供应商型号: 4229121
供应商: 海外现货
标准整包数: 1

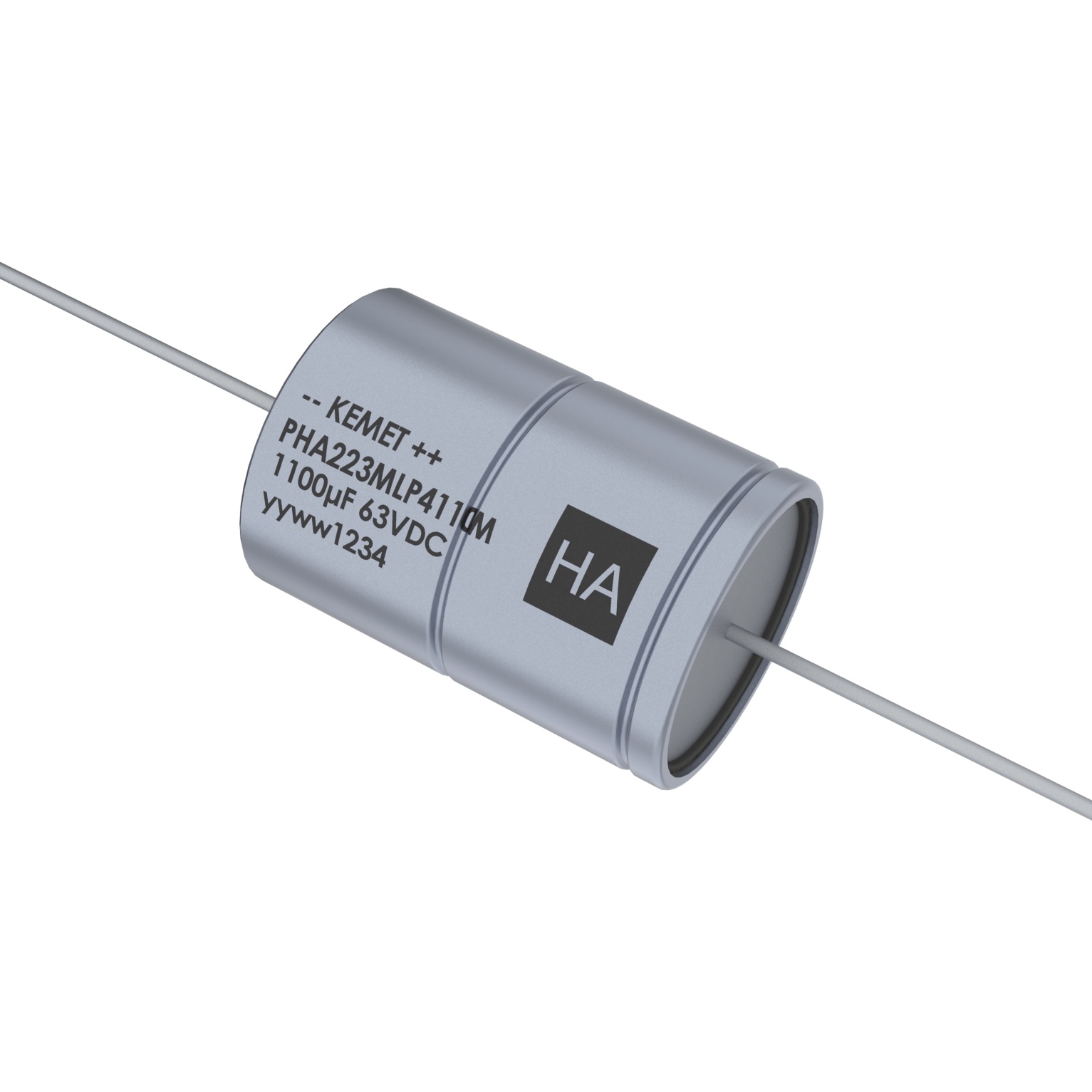

KEMET  PHA223MLL3800ME4

PHA223MLL3800ME4概述


    产品简介


    KEMET的PHA223是一款超低等效串联电阻(ESR)导电聚合物混合电容器,具有出色的电气性能。PHA223采用了全焊接设计,锡铜线引脚,并且负极与外壳相连。其绕组被封装在一个圆柱形铝罐内,具有高纯度铝盖和高质量橡胶垫圈。该电容器不仅通过高度导电的聚合物(PEDOT/PSS)实现了低ESR,还通过机械分离纸片实现了一种电气通路,从而具备自修复能力。这种结构使PHA223适用于高达+125°C的工作温度,适合用于移动设备和汽车安装中。

    技术参数


    - 容值范围:540 μF 至 8700 μF
    - 额定电压:25 VDC 至 63 VDC
    - 工作温度:−40°C 至 +125°C
    - ESR容差:±20%,在100 Hz 和 +20°C 下
    - 最大纹波电流:最高可达50 Arms(持续负载)
    - 振动测试:可承受高达20 g 的振动(22小时/轴)
    - 使用寿命:在额定电压和IRAC条件下,温度为90°C/100kHz时,使用寿命至少为3,000小时;在105°C/100kHz时,至少为2,000小时
    - 泄漏电流:公式I = 0.005CV (μA),C为额定容值(μF),V为额定电压(VDC),电压在+20°C下施加5分钟

    产品特点和优势


    - 高温适应性:能承受高达+140°C的工作温度
    - 高纹波电流:支持高达50 Arms的连续负载
    - 抗震性强:可在高达20 g 的振动环境下工作
    - 自修复行为:能通过机械分离纸片实现电气通路
    - 卓越的电气性能:低ESR有助于提高效率

    应用案例和使用建议


    PHA223适合应用于对电气性能要求极高的汽车应用中,如引擎控制系统、安全系统和其他高可靠性需求的场合。对于使用此电容器的应用,建议在高温和高振动环境中进行适当的热管理设计,以确保长期稳定运行。另外,为了优化性能,需要考虑电容器的额定电压和工作环境温度之间的匹配,确保不超过其极限。

    兼容性和支持


    KEMET提供全面的技术支持和售后服务,包括详细的使用指南和技术文档。此外,PHA223符合AEC-Q200标准,确保其在汽车应用中的高可靠性和稳定性。该电容器与其他电子元器件和设备具有良好的兼容性,便于集成到现有系统中。

    常见问题与解决方案


    - 问题:电容器在长时间存储后出现泄漏电流增加。
    - 解决方案:建议定期检查和测试,确保电容器处于最佳状态。
    - 问题:振动环境下电容器性能下降。
    - 解决方案:采用适当的固定措施,减小振动影响。
    - 问题:高温环境下的性能变化。
    - 解决方案:根据工作温度选择合适的电容器型号,并采取散热措施。

    总结和推荐


    KEMET的PHA223是一款高性能的混合电容器,具有出色的电气性能和高可靠性。其优异的高温适应性、抗震性和长寿命使其成为汽车电子及其他高可靠性应用的理想选择。强烈推荐用于需要高稳定性和耐用性的工业和汽车应用中。

PHA223MLL3800ME4参数

参数
包装方式 托盘

PHA223MLL3800ME4厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

PHA223MLL3800ME4数据手册

厂牌 PDF简要描述 下载
KEMET KEMET PHA223MLL3800ME4 PHA223MLL3800ME4数据手册

PHA223MLL3800ME4封装设计

查看详情并下载
Symbol
Footprint
3D Model
