首页  >  产品百科  >  LDEIF3470KA0N00

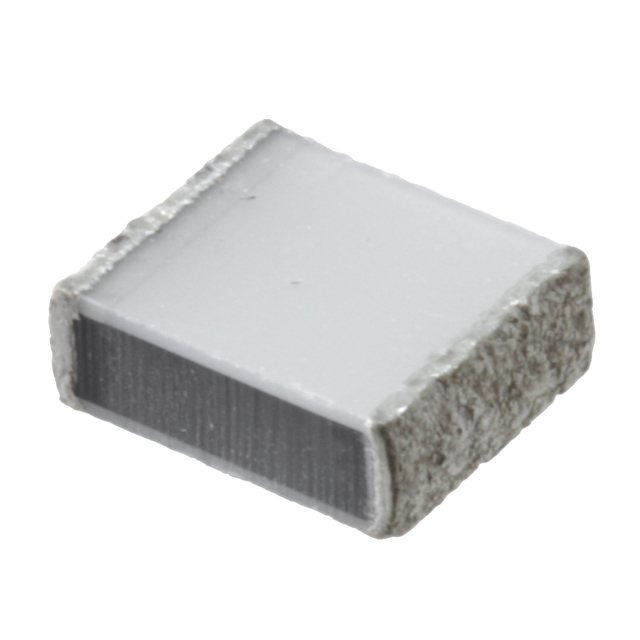

LDEIF3470KA0N00

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 470nF ±10% 涤纶,聚乙烯萘酸酯 250V 120V 4030 焊接安装,贴片安装 10.5mm*7.9mm*5.5mm
供应商型号: 2446179
供应商: element14
标准整包数: 1
KEMET 薄膜电容 LDEIF3470KA0N00

LDEIF3470KA0N00概述

    KEMET Polyethylene Naphthalate (PEN) Film Capacitor LDE: An Overview

    1. 产品简介


    KEMET Electronics Corporation推出了一款表面贴装式聚萘二甲酸乙二醇酯(Polyethylene Naphthalate, PEN)薄膜电容器——LDE系列。此产品专门设计用于满足最严格的汽车电子产品标准,包括AEC-Q200认证。该产品主要功能是提供滤波、定时、旁路和耦合功能,广泛应用于要求高可靠性和高温服务的应用场合。

    2. 技术参数


    以下是该产品的关键技术规格和性能参数:
    - 额定电压:直流(DC)电压范围为50至1,000伏特;交流(AC)电压范围为40至250伏特。
    - 电容范围:0.001至4.7微法拉(μF)。
    - EIA尺寸:1206至6054。
    - 电容容差:±10%,±20%,可根据请求定制±5%。
    - 气候类别:55/125/56。
    - RoHS合规及无铅端子。
    - 工作温度范围:-55°C 至 +125°C。

    3. 产品特点和优势


    LDE系列电容器的主要优势包括:
    - 高可靠性:符合AEC-Q200标准,适合汽车应用。
    - 宽泛的工作温度范围:可承受极端环境条件。
    - 长期稳定性:经过严格测试验证,具有高耐热性和低温度漂移特性。
    - 环境友好:RoHS合规且无铅端子,满足环保要求。

    4. 应用案例和使用建议


    LDE系列电容器适用于多种应用场景,如滤波、定时、旁路和耦合。以下是一些实际使用场景的示例:
    - 车载电子系统:确保稳定和可靠的电源管理。
    - 工业控制系统:提高系统的响应速度和稳定性。
    - 医疗设备:提供稳定的电源过滤以保障患者安全。
    使用建议:
    - 精确选择电容值:根据具体应用需求选择合适的电容值。
    - 考虑温度和电压限制:确保操作在规定范围内,以避免过压或过温情况。

    5. 兼容性和支持


    LDE系列电容器与其他标准电子元件和设备具有良好的兼容性。KEMET Electronics提供全面的技术支持,包括安装指南、用户手册和技术咨询服务。此外,该公司还提供广泛的供应链支持,确保快速交付和库存管理。

    6. 常见问题与解决方案


    根据技术手册中的常见问题和解决方案,列出了一些可能遇到的问题及其解决方案:
    - 问题:焊接时温度过高导致损坏。
    解决方案:确保焊锡过程中的峰值温度不超过组件的最大允许值,推荐使用Sn/Ag/Cu焊膏。

    - 问题:电容值发生偏差。
    解决方案:进行电容值重新校准,并检查是否符合规定的公差范围。
    - 问题:绝缘电阻下降。
    解决方案:检查环境湿度和温度,确保在规定的条件下运行,并定期进行维护检查。

    7. 总结和推荐


    总的来说,KEMET的LDE系列电容器是一款高性能的产品,具备卓越的可靠性和宽广的工作温度范围,非常适合汽车、工业控制和医疗设备等领域。如果您正在寻找一种既能满足高标准又可靠耐用的电容器,LDE系列是一个理想的选择。因此,强烈推荐此产品给需要高质量电容器的用户。

LDEIF3470KA0N00参数

参数
电容值 470nF
容差 ±10%
介电材料 涤纶,聚乙烯萘酸酯
额定电压-AC 120V
额定电压-DC 250V
ESR-等效串联电阻 -
长*宽*高 10.5mm*7.9mm*5.5mm
通用封装 4030
安装方式 焊接安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

LDEIF3470KA0N00厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

LDEIF3470KA0N00数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET LDEIF3470KA0N00 LDEIF3470KA0N00数据手册

LDEIF3470KA0N00封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 8.109
库存: 844
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 8.1
直接购买
加入购物车
