T491A156K016AT

产品分类: 钽电容
厂牌: KEMET
产品描述: 15μF 2000h@ 125°C ±10% 16V 3.5Ω 1206 贴片安装 3.2mm*1.6mm*1.8mm
供应商型号: 4537291
供应商: 海外现货
标准整包数: 10

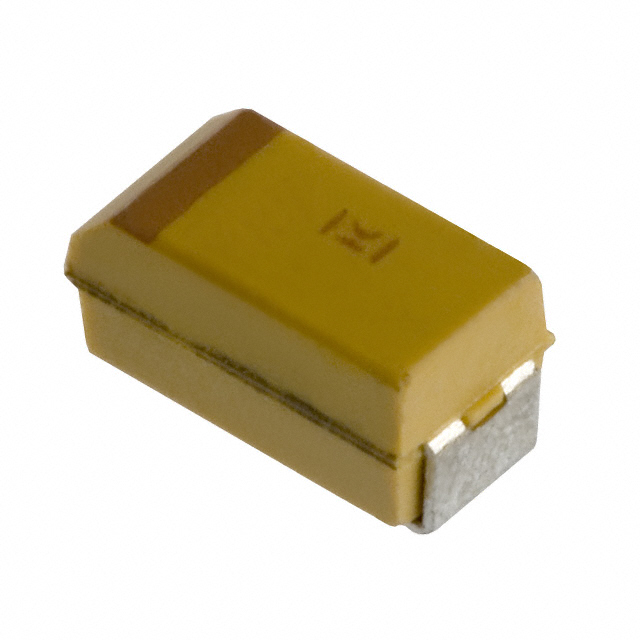

KEMET 钽电容 T491A156K016AT

T491A156K016AT概述

    KEMET T491 工业级二氧化锰固体钽电容器技术手册

    产品简介


    KEMET T491 是一款专为现代高度自动化表面贴装工艺和设备设计的工业级固体钽电容器。这款电容器集KEMET 知名的固态钽技术于一身,采用了最新的材料、制造工艺和自动化技术,从而确保无与伦比的整体性能和价值。它符合EIA标准535BAAC的要求,并且被归类为J-STD-020标准下的湿敏等级1(MSL 1),在≤30°C/85%RH条件下具有无限的保质期。KEMET T491的出厂标准端子是100%亮锡涂层,提供了优异的润湿性和兼容当前的表面贴装焊料系统。此外,对于任何型号的产品,也可以提供镀金端子用于导电环氧树脂粘接工艺。

    技术参数


    KEMET T491 具有以下技术规格和性能参数:
    - 容量范围:0.1 µF 至 1,000 µF(在120 Hz 和 25°C 下)
    - 容量公差:±10% 或 ±20%
    - 额定电压范围:2.5 VDC 至 50 VDC
    - 损耗因子(DF):具体数值请参见零件号电气规范表
    - 等效串联电阻(ESR):具体数值请参见零件号电气规范表
    - 泄漏电流:≤ 0.01 CV (µA) 在额定电压下5分钟后
    - 工作温度范围:-55°C 至 +125°C

    产品特点和优势


    KEMET T491 的主要特点和优势包括:
    - 符合或超过EIA标准535BAAC的要求
    - 标准包装采用EIA 481规定的卷带包装,完美兼容所有卷带式放置单元
    - 对称的合规终端,可选镀金终端
    - 激光标记外壳
    - C、D、E、U、V和X尺寸上进行100%浪涌电流测试
    - 无卤素环氧树脂
    - RoHS 合规且无铅端子
    - 高温兼容性,适用于-55°C至+125°C的工作温度范围
    - 具备出色的可靠性,满足严格的耐久性测试要求

    应用案例和使用建议


    KEMET T491 主要应用于多种终端应用的去耦和滤波,例如:
    - 直流/直流转换器
    - 移动电子产品
    - 电信设备
    - 控制单元
    使用时建议确保环境温度不超过125°C,以充分发挥其性能。对于高振动或冲击应用,建议采取额外的防护措施。

    兼容性和支持


    KEMET T491 的封装形式符合EIA 481标准,保证了与所有卷带式放置单元的完美兼容性。厂商提供了全面的支持和服务,包括但不限于产品数据表、用户指南和在线模拟工具K-SIM,以便更好地了解其电气特性和行为。

    常见问题与解决方案


    用户可能遇到的问题及解决办法:
    - 问题:焊接过程中出现锡球?
    - 解决办法:检查焊接条件是否正确,并确保焊膏的厚度适当。

    - 问题:温度过高导致电容失效?
    - 解决办法:确认安装位置远离热源,并保持工作温度低于125°C。
    - 问题:泄漏电流偏高?
    - 解决办法:检查电容器是否有损坏或污染,并重新安装到符合规格的电路中。

    总结和推荐


    KEMET T491 工业级二氧化锰固体钽电容器是一款高性能、可靠性和稳定性极高的电容器。它适用于广泛的工业应用,并具备优异的电气特性、可靠的机械性能和广泛的适用温度范围。鉴于其出色的表现和广泛的应用范围,我们强烈推荐此产品给需要高性能电容器的设计工程师和制造商。
    综上所述,KEMET T491 工业级二氧化锰固体钽电容器无疑是一个值得信赖的选择,适合各种对可靠性、稳定性有高要求的应用场景。

T491A156K016AT参数

参数
电容值 15μF
额定电压 16V
工作寿命 2000h@ 125°C
ESR-等效串联电阻 3.5Ω
容差 ±10%
长*宽*高 3.2mm*1.6mm*1.8mm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

T491A156K016AT厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

T491A156K016AT数据手册

厂牌 PDF简要描述 下载
KEMET 钽电容 KEMET T491A156K016AT T491A156K016AT数据手册

T491A156K016AT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 1.3523
100+ ¥ 1.2482
500+ ¥ 1.165
1000+ ¥ 1.165
2000+ ¥ 1.1442
4000+ ¥ 1.1442
8000+ ¥ 1.1234
20000+ ¥ 1.1234
库存: 1920
起订量: 40 增量: 0
交货地:
最小起订量为:10
合计: ¥ 13.52
