T521V686M016ATE050

产品分类: 钽电容
厂牌: KEMET
产品描述: 68μF 2000h@ 125°C ±20% 16V 50mΩ 2917 贴片安装 7.3mm*4.3mm*1.9mm
供应商型号: 11M-D-T521V686M016ATE050
供应商: 云汉优选
标准整包数: 1

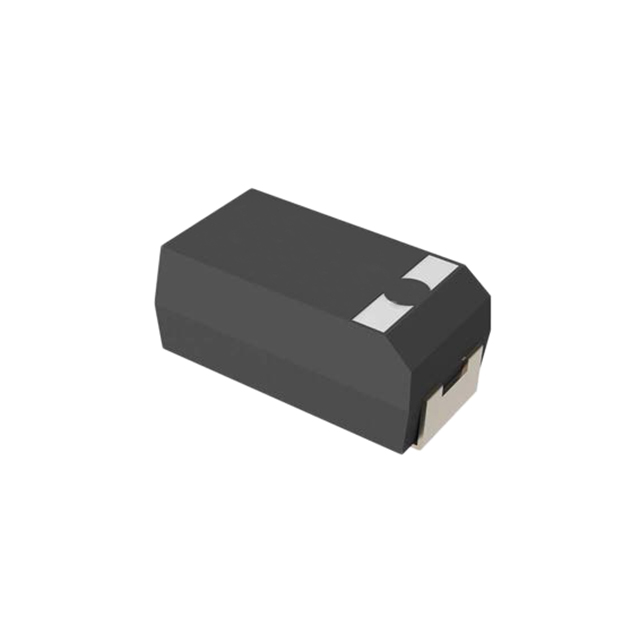

KEMET 钽电容 T521V686M016ATE050

T521V686M016ATE050概述

    KEMET Organic Capacitor (KO-CAP®) T52X/T530 聚合物电解电容器

    产品简介


    KEMET Organic Capacitor (KO-CAP®) 是一种采用导电聚合物阴极的固态电解质电容器,能够在高频率下提供非常低的等效串联电阻(ESR)和稳定的电容保持率。这种电容器结合了多层陶瓷电容器的低ESR、铝电解电容器的高电容以及钽电容器的体积效率,集成在一个表面贴装封装中。与液体电解质电容器不同,KO-CAP 具有超长的使用寿命和高纹波电流处理能力,非常适合直流电路应用,特别是高达48V直流电压的应用场合。

    技术参数


    以下是KEMET Organic Capacitor (KO-CAP®) T52X/T530的关键技术参数:
    - ESR值: 低至5毫欧(mΩ)
    - 温度和电压稳定性: 电容值在整个工作温度和电压范围内稳定
    - 老化效应: 无老化效应
    - 纹波处理能力: 高纹波电流处理能力
    - 体积效率: 体积效率高
    - 高频电容保持率: 高频下的电容保持率优异
    - 稳态老化测试: 100%加速稳态老化测试
    - 浪涌电流测试: 100%浪涌电流测试
    - 环保合规性: 无卤素,RoHS认证,UL94 V-0等级环氧树脂

    产品特点和优势


    KO-CAP® T52X/T530 的主要特点包括:
    - 极低的ESR,确保了高效的能量存储和传输。
    - 稳定的电容值,在不同的工作条件下表现一致。
    - 无需担心老化效应,保证长期的性能稳定。
    - 高纹波电流处理能力,适用于大功率应用。
    - 卓越的体积效率,适用于空间受限的设计。
    - 高频下的电容保持率出色,适合高频应用。

    应用案例和使用建议


    典型的KO-CAP® T52X/T530 应用包括:
    - DC/DC转换器: 用于电力转换系统,如手机充电器和基站。
    - 音频/音响电路: 在移动电话、智能手机、MP3播放器等消费电子产品中。
    - 电源输入: 适用于笔记本电脑、显示器、SSD、HDD、USB接口、数码相机、GPS导航系统和WiFi模块。
    - 电信设备: 在通信系统中用于电源管理和信号处理。
    - 高压应用: 适用于12V到48V的电源输入端。
    - 高密度电路: 在需要紧凑布局的应用中。
    使用建议:
    - 电源滤波: 使用KO-CAP® T52X/T530可以有效地过滤电源输入中的杂波和噪声。
    - 耦合/去耦: 在微处理器和其他IC的电源端口使用KO-CAP® T52X/T530可以提高系统的稳定性和可靠性。

    兼容性和支持


    KO-CAP® T52X/T530 具有广泛的兼容性,适用于各种标准和非标准的应用。厂商提供了全面的技术支持,包括K-SIM软件,用于模拟组件行为,以帮助设计人员更好地理解产品在不同条件下的性能。此外,KEMET还提供详尽的产品文档和应用指南,帮助用户进行正确的产品选择和使用。

    常见问题与解决方案


    - 问题: 电容值不随时间变化?
    - 解决方案: KO-CAP® T52X/T530 无老化效应,因此电容值稳定,无需特别维护。
    - 问题: 如何应对高温工作环境?
    - 解决方案: KEMET 提供了详细的热稳定性数据,通过选择合适的型号,可以在极端温度下保持良好的性能。
    - 问题: 如何检测漏电流?
    - 解决方案: 使用适当的测量工具,根据手册中的参数进行测量,以确保符合规范。

    总结和推荐


    KEMET Organic Capacitor (KO-CAP®) T52X/T530 聚合物电解电容器凭借其卓越的性能和广泛的适用范围,是目前市场上最先进的电容器之一。它不仅具有极低的ESR、高电容保持率和稳定性,而且具有出色的体积效率和高纹波电流处理能力。这些特性使其成为电源管理、信号处理和高密度电路设计的理想选择。
    综上所述,强烈推荐使用 KEMET Organic Capacitor (KO-CAP®) T52X/T530 聚合物电解电容器,无论是对于新设计还是替换现有电容器,它都能提供出色的性能和可靠性。

T521V686M016ATE050参数

参数
电容值 68μF
ESR-等效串联电阻 50mΩ
容差 ±20%
额定电压 16V
工作寿命 2000h@ 125°C
长*宽*高 7.3mm*4.3mm*1.9mm
通用封装 2917
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

T521V686M016ATE050厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

T521V686M016ATE050数据手册

厂牌 PDF简要描述 下载
KEMET 钽电容 KEMET T521V686M016ATE050 T521V686M016ATE050数据手册

T521V686M016ATE050封装设计

查看详情并下载
Symbol
Footprint
3D Model
