20HV13B103PN

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 10nF 0%~100% X7R 2KV 通孔安装 13.21mm*7.62mm*12.7mm
供应商型号: 3871634
供应商: element14
标准整包数: 1

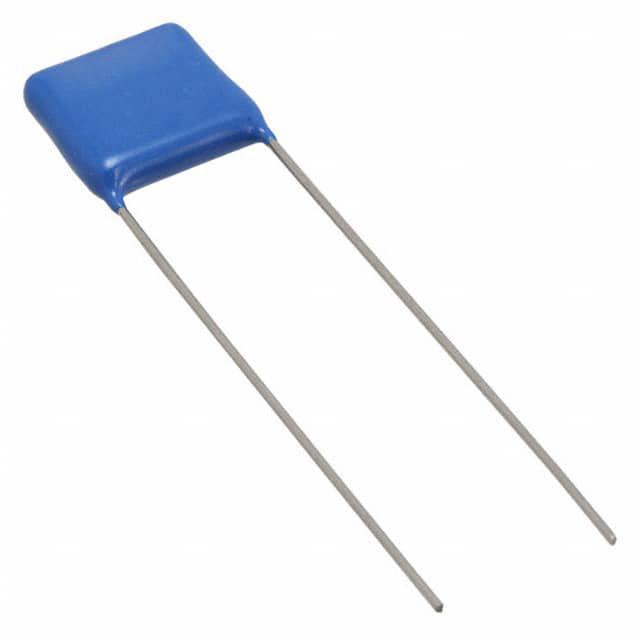

KEMET 陶瓷电容 20HV13B103PN

20HV13B103PN概述

    高压陶瓷电容器:20HV13B103PN

    产品简介


    20HV13B103PN 是一种高压陶瓷电容器,专为商业用途设计,能够在高温环境下稳定运行。该电容器属于 HV RAD-LDD Indust X7R HVHT200C 系列,采用 X7R 温度系数材料。它的主要特点包括高耐压(2000VDC)、宽温度范围(-55/+200°C)和镍制端子。适用于电力系统、工业控制设备、航空电子设备及各种需要高可靠性的场合。

    技术参数


    - 型号: 20HV13B13B103PN
    - 电容值: 0.01 μF
    - 容差: -0/+100%
    - 工作电压: 2000 VDC
    - 温度系数: X7R
    - 工作温度范围: -55/+200°C
    - 尺寸:
    - 长度(L): 最大13.21mm
    - 高度(H): 最大12.7mm
    - 厚度(T): 最大7.62mm
    - 引脚间距(S): 10.16mm ±0.76mm
    - 引脚材质: 镍
    - 封装: 散装(Bulk),袋装(Bag)
    - 认证: RoHS合规
    - 标准符合性: AEC-Q200 (No)

    产品特点和优势


    1. 高耐压:能够承受高达2000VDC的工作电压,适用于高电压电路。
    2. 宽温度范围:可在极端温度环境下保持稳定的电气性能,从-55°C到+200°C。
    3. 耐久性强:镍端子提供良好的导电性和耐腐蚀性,确保长时间运行的可靠性。
    4. 环保:RoHS合规,适用于绿色环保要求严格的场合。
    5. 商业级应用:特别适合商业和工业环境中对稳定性要求高的应用。

    应用案例和使用建议


    应用场景:
    - 电力系统:用于高压直流滤波器。
    - 工业控制设备:适用于变频器、逆变器等高压设备的旁路和去耦电路。
    - 航空电子设备:在飞行控制系统中作为储能元件。
    - 通信设备:在高频通信设备中作为滤波元件。
    使用建议:
    1. 散热管理:由于该电容器工作温度较高,需确保良好的散热条件,避免过热导致性能下降。
    2. 布局设计:在PCB布局时,尽量将电容器放置在散热较好的位置,以提高整体系统的稳定性。
    3. 并联使用:在某些情况下,可以通过并联多个电容器来增加总容量,进一步提高系统的稳定性。

    兼容性和支持


    该产品支持散装和袋装两种包装方式,便于在不同生产环节中使用。制造商提供了详尽的技术文档和支持服务,以帮助客户更好地理解和使用该产品。此外,KEMET公司还提供相关的技术支持和售后服务,以确保用户能够获得最佳的使用体验。

    常见问题与解决方案


    1. 问题: 电容器工作时发热严重
    - 解决方案: 检查电路设计,优化散热方案,确保电容器周围的空气流通良好。
    2. 问题: 电容器在低温环境下性能不稳定
    - 解决方案: 在使用前进行低温预热处理,确保电容器在启动时已达到正常工作温度。
    3. 问题: 电容器耐压不足
    - 解决方案: 检查电路设计是否合理,确认电容器所处的位置是否符合其额定工作电压要求。

    总结和推荐


    20HV13B103PN 高压陶瓷电容器以其出色的耐压能力和宽广的工作温度范围,成为高压电路的理想选择。其优秀的耐久性和环保特性使其在多种商业和工业应用中表现出色。推荐在需要高可靠性和稳定性场合中使用此电容器,特别是对于需要在高温环境下工作的设备。

20HV13B103PN参数

参数
电容值 10nF
容差 0%~100%
温度系数 X7R
额定电压 2KV
长*宽*高 13.21mm*7.62mm*12.7mm
安装方式 通孔安装
零件状态 停产
包装方式 散装

20HV13B103PN厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

20HV13B103PN数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET 20HV13B103PN 20HV13B103PN数据手册

20HV13B103PN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 423.17
5+ ¥ 419.85
10+ ¥ 416.53
50+ ¥ 413.21
100+ ¥ 409.88
库存: 2
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 423.17
直接购买
