首页  >  产品百科  >  T494X107M020AT

T494X107M020AT

产品分类: 钽电容
厂牌: KEMET
产品描述: 100μF 2000h@ 125°C ±20% 20V 150mΩ 2917 贴片安装 7.3mm*4.3mm*4.3mm
供应商型号: SSE-T494X107M020AT
供应商: 海外现货
标准整包数: 500

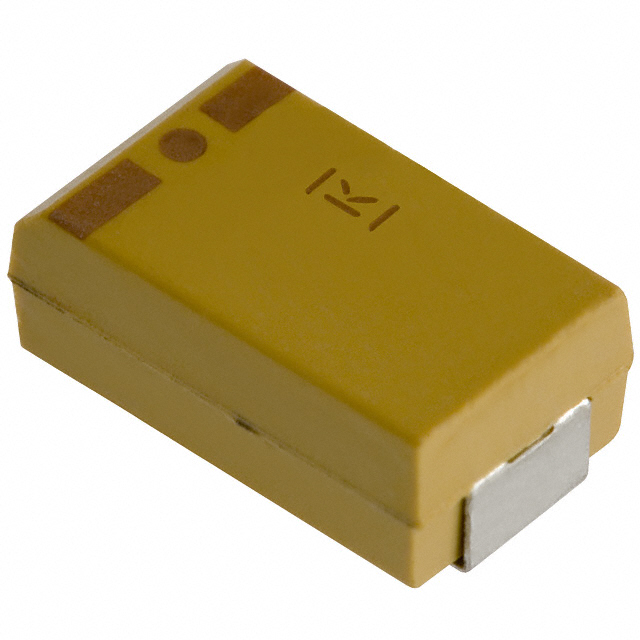

KEMET 钽电容 T494X107M020AT

T494X107M020AT概述

    KEMET T494 Tantalum Surface Mount Capacitors – Low ESR

    1. 产品简介


    KEMET T494 是一款低ESR(Equivalent Series Resistance)钽电容器,特别设计用于现代高度自动化的表面贴装工艺和设备。它结合了KEMET先进的固态钽技术,符合EIA标准535BAAC的要求。T494具有出色的总性能和价值,适用于广泛的工业应用。

    2. 技术参数


    - 电容值范围: 0.1至1,000μF
    - 额定电压范围: 2.5至50VDC
    - 容差: ±10%和±20%
    - 工作温度范围: -55°C至+125°C
    - 引脚选项: 姜黄镀锡(100% Mat Tin)、金镀层、无磁性镀锡
    - 封装形式: 盘带式(Taped and Reeled),符合EIA 481标准
    - 环境合规性: 符合RoHS标准(6/6)及无卤素要求

    3. 产品特点和优势


    - 优越的ESR特性: 拥有更低的ESR,提高了电容器的效率和可靠性。
    - 高可靠性: 经过耐久性测试,能够在85°C下承受2,000小时的额定电压。
    - 高稳定性: 在极端温度下的变化较小,符合MIL-STD-202标准。
    - 兼容性强: 可选的金镀层适用于导电环氧树脂装配过程。
    - 环保设计: 无卤素材料和RoHS认证。

    4. 应用案例和使用建议


    T494常用于多种应用场景,如直流转换器、便携电子设备、电信设备和控制单元。具体应用示例包括:
    - DC/DC转换器: 在电源管理模块中提供高效的能量存储和滤波。
    - 便携式电子产品: 适用于电池供电设备,延长使用寿命。
    - 通信设备: 作为电源滤波器,提高信号质量。
    使用建议:在设计电路时,根据所需的电压和电容值选择合适的型号,并确保在高温环境下保持适当的散热措施,以提高可靠性和寿命。

    5. 兼容性和支持


    T494可与各种表面贴装设备兼容,并且可以通过标准的回流焊接工艺进行组装。厂商提供了详细的K-SIM软件模拟工具,帮助客户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - Q: 电容器长时间工作后ESR升高如何处理?
    - A: 重新评估电容器的工作条件,检查是否存在过热现象,必要时更换电容器。
    - Q: 如何确保电容器的焊接质量?
    - A: 使用适当的焊接工艺,确保焊点清洁、饱满,并在焊接后进行适当冷却。

    7. 总结和推荐


    KEMET T494是一款性能优异、可靠性高的低ESR钽电容器。它的广泛应用和多样化的规格使其成为众多行业用户的理想选择。无论是对现有设计的升级还是新产品的开发,T494都是一个值得信赖的合作伙伴。因此,我们强烈推荐这款产品。

T494X107M020AT参数

参数
电容值 100μF
额定电压 20V
工作寿命 2000h@ 125°C
ESR-等效串联电阻 150mΩ
容差 ±20%
长*宽*高 7.3mm*4.3mm*4.3mm
通用封装 2917
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

T494X107M020AT厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

T494X107M020AT数据手册

厂牌 PDF简要描述 下载
KEMET 钽电容 KEMET T494X107M020AT T494X107M020AT数据手册

T494X107M020AT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 2.0196 ¥ 17.0659
1000+ $ 1.8753 ¥ 15.8467
5000+ $ 1.7504 ¥ 14.7906
10000+ $ 1.6409 ¥ 13.8655
库存: 500
起订量: 500 增量: 1
交货地:
最小起订量为:500
合计: ¥ 8532.95
直接购买
加入购物车
