T540D337M006BH8510

产品分类: 钽电容
厂牌: KEMET
产品描述: 330μF 2000h@ 125°C ±20% 6.3V 40mΩ@ 100kHz 2917 贴片安装 7.3mm*4.3mm*3.1mm
供应商型号: 80-T540D337M6BH8510
供应商: Mouser
标准整包数: 1

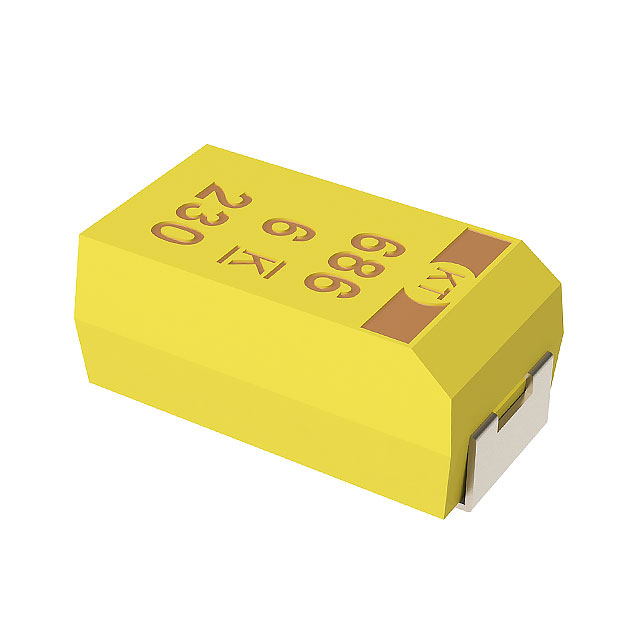

KEMET 钽电容 T540D337M006BH8510

T540D337M006BH8510概述

    KEMET Organic Capacitor (KO-CAP®) – High Reliability T540/T541 High Reliability Series (HRA)

    1. 产品简介


    KEMET有机电容器(KO-CAP)是一款固态电解电容器,具备导电聚合物阴极,能够在高频环境下提供非常低的等效串联电阻(ESR)和出色的电容保持能力。KO-CAP 结合了多层陶瓷电容器的低ESR、铝电解电容器的高电容和钽电容器的体积效率于一个表面贴装封装中。与液体电解质基电容器不同,KO-CAP 具有很长的操作寿命和高纹波电流能力。

    2. 技术参数


    - 工作温度范围: -55°C 至 125°C
    - 额定电容范围: 4.7μF 至 1,500μF(120Hz/25°C)
    - 额定电压范围: 2.5VDC 至 63VDC
    - 损耗因数(120Hz): ≤ 10%
    - 等效串联电阻(100kHz): 参见具体型号电气规格表
    - 泄漏电流: ≤ 0.1 CV (μA) 在额定电压下5分钟后
    - 失效率选项: B (0.1% / 1,000 小时), C (0.01% / 1,000 小时), D (0.001% / 1,000 小时)
    - 尺寸和重量: 见附录表格
    - 改进湿度能力: 可选(请参考特定型号)

    3. 产品特点和优势


    - 超低ESR: 最低可降至5mΩ,适用于高频率应用。
    - 高可靠性: 通过KEMET的KO-CAP可靠性评估方法进行严格测试。
    - 广泛的适用温度范围: 能够承受极端温度条件(-55°C至125°C)。
    - 优异的湿度性能: 85°C/85%RH环境下表现优异。
    - 体积效率高: 兼容标准EIA尺寸封装。
    - 筛选选项: 提供多种浪涌电流筛选选项,适用于高可靠性应用。

    4. 应用案例和使用建议


    典型应用: 滤波、旁路和稳压,在国防和航空航天领域需要低ESR或良性失效模式的应用中尤为适用。例如,在飞机雷达系统中,这种电容器可以确保电路稳定运行,特别是在高温和高湿度环境中。
    使用建议:
    - 高温环境: 建议选择带有“改进湿度能力”的型号。
    - 高可靠性需求: 可以考虑选用“B”或“C”级可靠性等级的电容器。

    5. 兼容性和支持


    KO-CAP系列电容器与市场上主流的EIA标准尺寸兼容,方便设计集成。KEMET公司提供了详尽的技术文档和支持服务,用户可以通过K-SIM软件模拟特定应用的行为,从而更好地理解和预测电容器的性能。

    6. 常见问题与解决方案


    - 问题1: 纹波电流过大导致电容器过热。
    - 解决方案: 减少负载,或者选择更大额定电压和电容的型号。
    - 问题2: 泄漏电流异常大。
    - 解决方案: 确认连接正确,检查是否超过最大工作温度限制,必要时更换新电容器。
    - 问题3: 电容器使用寿命短。
    - 解决方案: 确保工作在额定电压和温度范围内,并使用具有更好湿度性能的型号。

    7. 总结和推荐


    综合评估: KO-CAP有机电容器具有出色的性能和长期可靠性,特别适合在严苛环境下的应用。其超低ESR、高耐久性和卓越的湿度性能使其成为航空航天和国防等高可靠性要求领域的理想选择。
    推荐使用: 基于其优异的性能和广泛的应用范围,我们强烈推荐在高可靠性要求的应用中采用KO-CAP有机电容器。如果你的应用需要处理极端温度和湿度条件,或者对电容器的长期可靠性有严格要求,KO-CAP是最佳选择。

T540D337M006BH8510参数

参数
电容值 330μF
工作寿命 2000h@ 125°C
ESR-等效串联电阻 40mΩ@ 100kHz
容差 ±20%
额定电压 6.3V
长*宽*高 7.3mm*4.3mm*3.1mm
通用封装 2917
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

T540D337M006BH8510厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

T540D337M006BH8510数据手册

厂牌 PDF简要描述 下载
KEMET 钽电容 KEMET T540D337M006BH8510 T540D337M006BH8510数据手册

T540D337M006BH8510封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 20.0675 ¥ 169.5704
10+ $ 17.5068 ¥ 147.9325
25+ $ 16.6644 ¥ 140.8142
50+ $ 15.0876 ¥ 127.4902
100+ $ 13.6185 ¥ 115.0763
500+ $ 11.571 ¥ 97.775
库存: 133
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 169.57
