首页  >  产品百科  >  T528Z477M2R5ATE008

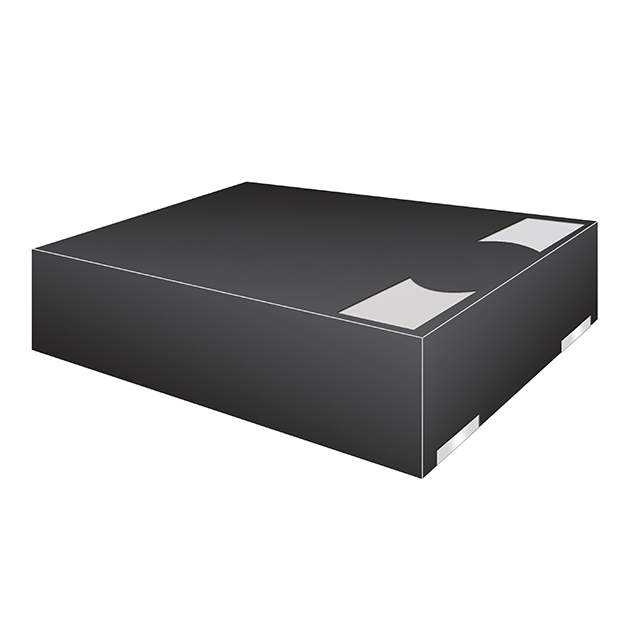

T528Z477M2R5ATE008

产品分类: 钽电容
厂牌: KEMET
产品描述: 470μF ±20% 2.5V 8mΩ@ 100kHz 2917 贴片安装 7.3mm*4.3mm*1.7mm
供应商型号: 80-T528Z477M2R5ATE8
供应商: Mouser
标准整包数: 1
KEMET 钽电容 T528Z477M2R5ATE008

T528Z477M2R5ATE008概述

    KEMET Organic Capacitor (KO-CAP®) – Miniature T528 Low ESL Polymer Electrolytic for CPU/GPU Decoupling

    1. 产品简介


    KEMET的有机电容器(KO-CAP®)是一种固体电解质电容器,采用导电聚合物阴极设计,能够在高频下提供非常低的等效串联电阻(ESR)和出色的电容保持率。KO-CAP结合了多层陶瓷电容器的低ESR、铝电解电容器的高电容和钽电容器的体积效率,封装在一个表面贴装的外壳中。与基于液体电解质的电容器不同,KO-CAP具有非常长的操作寿命和高纹波电流能力。
    该产品特别适用于高速服务器、微处理器去耦以及高纹波电流应用。

    2. 技术参数


    - 电气特性
    - 操作温度范围:-55°C 至 105°C
    - 额定电容范围:150 μF 至 470 μF(120 Hz / 25°C)
    - 电容公差:±20%
    - 额定电压范围:2 V 至 6.3 V
    - 损耗因数(120 Hz):≤ 10%
    - 等效串联电阻(100 kHz):参照具体型号的电气规范表
    - 泄漏电流:≤ 0.1 CV (μA) 在额定电压下 5 分钟后
    - 可靠性测试
    - 耐久性测试:在额定电压和105°C条件下进行2000小时测试
    - 存储寿命:在0伏特和105°C条件下存储2000小时
    - 湿度测试:在60°C、90%相对湿度下无负载情况下进行500小时测试

    3. 产品特点和优势


    - 低ESR:ESR < 0.7 nH(在20 MHz时),提供卓越的高频性能
    - 改进的体积效率:与传统的铝电解电容器相比,体积更小但容量更高
    - 高频率电容保持率:即使在高频条件下,仍能保持稳定的电容值
    - 百分之百加速稳态老化测试:确保长期稳定性
    - 百分之百浪涌电流测试:提高了可靠性和抗浪涌能力
    - 符合EIA标准的外壳尺寸:易于集成到各种设计中
    - 环保材料:无卤素环氧树脂和RoHS合规
    - 焊锡兼容性:铅-free且能够承受260°C回流焊接

    4. 应用案例和使用建议


    - 典型应用:高速服务器、微处理器去耦和高纹波电流应用。
    - 使用建议:确保焊接工艺符合IPC标准,避免过度热应力。根据表3中的建议进行预热/浸泡时间设置,以保证焊接质量。

    5. 兼容性和支持


    - 兼容性:与波峰焊(单波或双波)、对流焊、IR或蒸汽相回流技术兼容。
    - 支持:请访问K-SIM(www.ksim.kemet.com)进行详细的组件行为模拟分析。

    6. 常见问题与解决方案


    - Q1: 如何避免反向电压造成的损坏?
    - 解决方案:确保在规定的温度范围内操作。例如,在25°C时,最大允许瞬时反向电压为额定电压的15%。
    - Q2: 如何确定最大允许纹波电流?
    - 解决方案:根据Pmax(最大功率损耗)计算。例如:\(I{max} = \sqrt{\frac{P{max}}{R}}\)。

    7. 总结和推荐


    KO-CAP有机电容器(T528系列)以其独特的特性在多种高性能应用中表现出色。其低ESR、优异的高频性能和高可靠性使其成为理想的微处理器去耦和高纹波电流应用选择。强烈推荐此款产品用于需要高稳定性和高性能的电路设计中。

T528Z477M2R5ATE008参数

参数
电容值 470μF
工作寿命 -
ESR-等效串联电阻 8mΩ@ 100kHz
容差 ±20%
额定电压 2.5V
长*宽*高 7.3mm*4.3mm*1.7mm
通用封装 2917
安装方式 贴片安装
零件状态 在售

T528Z477M2R5ATE008厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

T528Z477M2R5ATE008数据手册

厂牌 PDF简要描述 下载
KEMET 钽电容 KEMET T528Z477M2R5ATE008 T528Z477M2R5ATE008数据手册

T528Z477M2R5ATE008封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.5655 ¥ 38.5785
10+ $ 3.322 ¥ 28.0709
50+ $ 2.9484 ¥ 24.914
100+ $ 1.998 ¥ 16.8831
500+ $ 1.8468 ¥ 15.6055
1000+ $ 1.785 ¥ 15.0833
库存: 1580
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 38.57
