PME271Y610MR30

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 100nF ±20% 纸,金属化 1KV 250V 通孔安装 30.5mm*12.1mm*19mm
供应商型号: SCE-PME271Y610MR30
供应商: 海外现货
标准整包数: 10

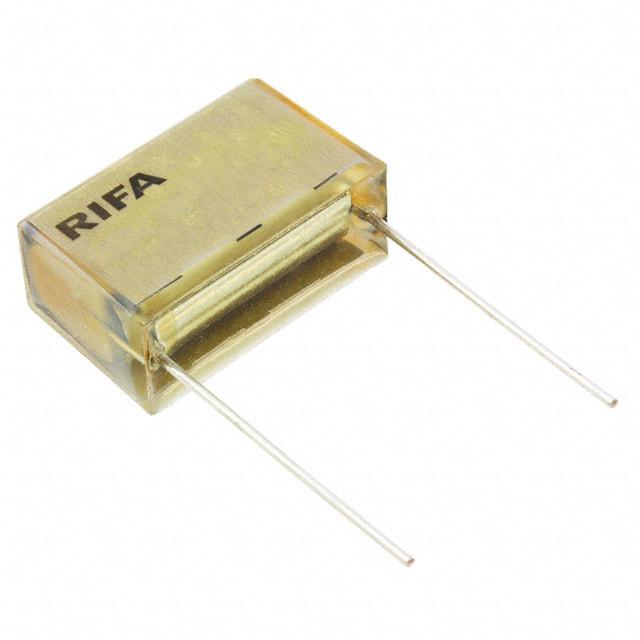

KEMET 薄膜电容 PME271Y610MR30

PME271Y610MR30概述

    KEMET PME271Y 250 VAC Class Y2 Metallized Paper Capacitor

    产品简介


    KEMET PME271Y 是一款专为全球电磁干扰抑制而设计的多层金属化纸介电容器,适用于所有Y2等级的应用。该产品主要用于交流线路上的电磁干扰(EMI)抑制和RC网络中,符合UL 94 V–0自熄标准,确保了出色的阻燃性能。

    技术参数


    - 额定电压:250 VAC (50/60 Hz)
    - 容值范围:0.001 µF – 0.1 µF
    - 引脚间距:10.2 mm – 25.4 mm
    - 容值精度:±20%
    - 气候类别:40/100/56/B,符合IEC 60068–1标准
    - 包装方式:根据IEC 60286–2标准进行带卷式封装
    - 环保标准:符合RoHS标准,无铅端子
    - 工作温度范围:−40°C 至 +100°C
    - 工厂测试:在3,000 VDC条件下进行100%筛选测试
    - 电气特性:最大损耗因子为1.3%,绝缘电阻最小值为12,000 MΩ
    - 安全性:具有主动和被动阻燃性的最高安全级别

    产品特点和优势


    - 高可靠性:优秀的自愈合特性,确保在频繁过压情况下仍能长时间稳定工作
    - 耐腐蚀性:浸渍电介质具有良好的抗离子化性能
    - 高dv/dt能力:适合连续操作应用,尤其在持续运行环境中表现出色
    - 阻燃材料:自熄灭树脂材质符合UL 94 V–0标准,具备出色的阻燃性能

    应用案例和使用建议


    PME271Y 主要用于交流线路上的电磁干扰抑制和RC网络。例如,在开关电源、变频器等电力电子设备中,它能够有效降低噪声干扰,提高系统稳定性。对于用户来说,需要注意选择合适的容值以适应具体应用的需求,并遵循制造商推荐的焊接工艺来避免损坏元件。如果需要处理复杂电路板,应采用选择性焊锡或双波峰焊工艺,以减少过度加热的风险。

    兼容性和支持


    PME271Y 与市面上大多数常见的电子元器件兼容,可直接应用于标准的带卷式装配线上。KEMET公司提供详尽的技术支持和售后服务,包括详细的焊接指南和技术咨询。此外,所有产品均通过了多项国际认证,如ENEC、UL、CSA和CQC等,确保了其在全球范围内的广泛适用性。

    常见问题与解决方案


    1. 问题:如何正确选择容值?
    - 解决方案:根据具体应用需求及电路设计要求选择合适容值的电容器。参考产品手册中的表格可以找到不同容值对应的具体规格。
    2. 问题:如何避免在焊接过程中损坏电容器?
    - 解决方案:遵循KEMET公司提供的焊接指南,使用适当的预热温度和峰值焊接温度。避免暴露于超过推荐限制的焊接轮廓下,同时注意温度上升速度,以防热应力导致损坏。
    3. 问题:如何确保最佳的阻燃性能?
    - 解决方案:选择符合UL 94 V–0标准的型号,并按照制造商推荐的方法进行安装和使用。定期检查产品状态,及时更换老化的部件。

    总结和推荐


    综上所述,KEMET PME271Y是一款性能优异、应用广泛的交流线路电磁干扰抑制电容器。它的高可靠性、出色的安全性和广泛的温度适应性使其成为众多应用的理想选择。无论是电力电子设备还是工业控制系统,PME271Y都能提供可靠的EMI抑制效果。鉴于其卓越的品质和全面的支持服务,强烈推荐用户在相关项目中采用该产品。

PME271Y610MR30参数

参数
电容值 100nF
容差 ±20%
介电材料 纸,金属化
ESR-等效串联电阻 -
额定电压-AC 250V
额定电压-DC 1KV
长*宽*高 30.5mm*12.1mm*19mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

PME271Y610MR30厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

PME271Y610MR30数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET PME271Y610MR30 PME271Y610MR30数据手册

PME271Y610MR30封装设计

查看详情并下载
Symbol
Footprint
3D Model
